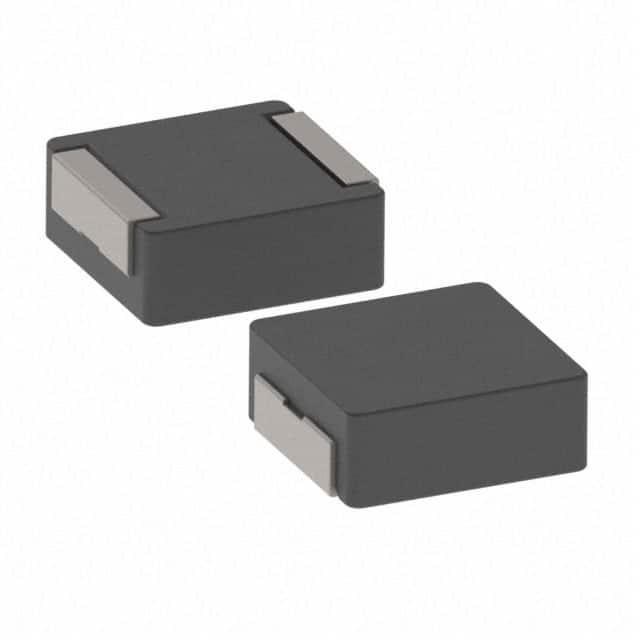

PM4344.472NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 41A 25A 4.7μH 5.5mΩ ±20% 标准安装,贴片安装 17.7mm*17.2mm*7mm
供应商型号: UA-PM4344.472NLT
供应商: 海外现货
标准整包数: 200
PULSE ELECTRONICS 贴片电感 PM4344.472NLT

PM4344.472NLT概述


    产品简介


    SMT Power Inductor 是一种高性能贴片式电感器,属于PA4344.XXXNLT 和 PM4344.XXXNLT 系列。这类电感器主要用于高电流应用,具有屏蔽结构和紧凑设计,广泛应用于通信设备、电源管理和工业控制等领域。

    技术参数


    - 尺寸:高度最大为7.0毫米,脚印尺寸为17.7毫米 x 17.2毫米。
    - 额定电流:最高可达52.0安培。
    - 电感范围:1.0微亨至100微亨。
    - 工作温度:商业级(PA)为-55°C 至 +125°C,汽车级(PM)同样为-55°C 至 +125°C。
    - 电气规格:额定电流、直流电阻、饱和电流和芯损耗详细参数见下表:
    | 规格 | PA4344.102NLT | PM4344.102NLT | PA4344.132NLT | PM4344.132NLT |

    | 电感 (uH) | 1.0 | 1.0 | 1.3 | 1.3 |
    | 额定电流 (A) | 52 | 52 | 49 | 49 |
    | 直流电阻 (mΩ) | 1.6 | 2.0 | 1.7 | 2.3 |
    | 饱和电流 (A) | 60 | 48.5 | 54 | 37.7 |

    产品特点和优势


    1. 屏蔽结构:减少电磁干扰。
    2. 低直流电阻:提高效率。
    3. 高电流承载能力:最高可达52安培。
    4. 高可靠性:符合AEC-Q200标准,商业级和汽车级均有认证。
    5. 紧凑设计:节省空间,适合小型化设计需求。

    应用案例和使用建议


    该电感器在通信设备、电源管理系统和工业自动化设备中有广泛应用。例如,在开关电源设计中,可以作为储能电感,提高转换效率。使用建议如下:
    1. 温度监控:确保电感器的温度不超过125°C。
    2. 系统测试:建议在系统环境下进行测试以验证其性能。
    3. 热管理:设计合理的散热路径,确保电感器正常工作。

    兼容性和支持


    该产品与其他标准电子元件兼容。制造商提供了样品库存和分销渠道支持,同时提供样品申请和采购咨询。对于汽车级(PM)型号,还具备全面的IATF16949认证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 加强散热措施,如加装散热片 |
    | 电流过大 | 选择更大额定电流的型号 |
    | 电感值变化较大 | 重新校准测量设备或更换部件 |

    总结和推荐


    该款电感器在高电流应用方面表现出色,具备高可靠性、低直流电阻和优秀的散热性能。适合在通信设备、电源管理系统和工业自动化领域使用。对于需要高电流、高效能和紧凑设计的应用场合,我们强烈推荐使用这款电感器。

PM4344.472NLT参数

参数
容差 ±20%
直流电阻(DCR) 5.5mΩ
额定电流 25A
Q值 -
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 41A
自谐振频率(SRF) -
长*宽*高 17.7mm*17.2mm*7mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PM4344.472NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PM4344.472NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PM4344.472NLT PM4344.472NLT数据手册

PM4344.472NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
