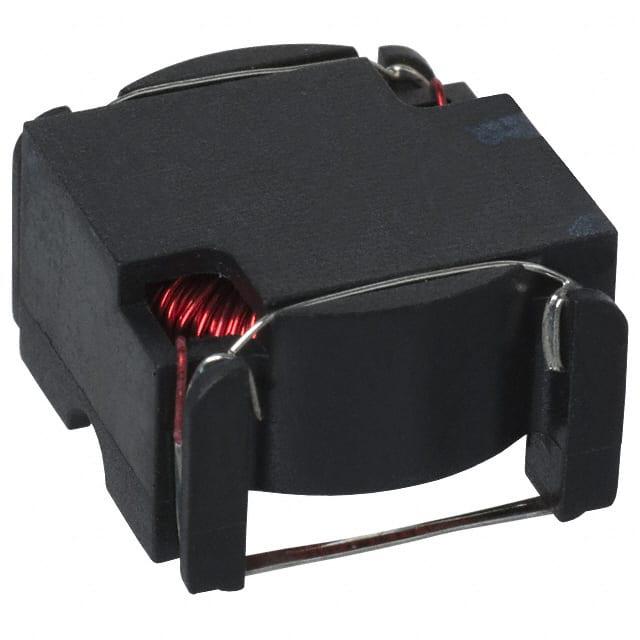

PE-53652NL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 5.5A 9μH 28mΩ 标准安装,贴片安装 15.75mm*15.24mm*9.91mm
供应商型号: 553-1381-ND
供应商: Digi-Key
标准整包数: 1
PULSE ELECTRONICS 贴片电感 PE-53652NL

PE-53652NL概述


    产品简介


    SLIC系列是Pulse Engineering公司生产的一种SMT(表面贴装技术)功率电感器,广泛应用于各种电子设备中。这些电感器设计用于高电流应用,具有多种尺寸选择,以满足不同的设计需求。它们的主要功能是存储电能并在电路中提供必要的滤波效果。SLIC系列电感器适用于消费电子、通信设备、计算机及外围设备等领域。

    技术参数


    以下是SLIC系列电感器的关键技术参数:
    | 参数 | 描述 |

    | 尺寸代码 | 包括LCI-20、LCI-30、LCI-37、LCI-44、LCI-50;HCI-37、HCI-44、HCI-50;HCCI-44、HCCI-50;HCI-68;HCCI-68 |
    | 电流等级 | 最高达23.8ADC |
    | 频率范围 | 最高可达1MHz |
    | 阻抗温度系数 | 0°C至+130°C |
    | 直流电阻(DCR) | 见具体型号 |
    | 电感值 | 见具体型号 |
    | 温升因子 | 核心损耗占铜损的10%(ET列表、500kHz) |

    产品特点和优势


    SLIC系列电感器具备以下几个显著特点:
    1. 高温稳定性:能够在-40°C至+130°C的宽温范围内正常工作。
    2. 高效能:通过优化设计,确保低直流电阻(DCR),减少能量损失。
    3. 可靠性高:核心不突然饱和,确保长期稳定运行。
    4. 多样化选择:多种尺寸和电感值可供选择,适应不同的设计需求。

    应用案例和使用建议


    SLIC系列电感器广泛应用于高电流电路中,如电源转换器、稳压器和电池充电电路。在使用过程中,需要根据具体的应用需求选择合适的型号。例如,在高频应用中,选择较高频率范围的型号可以提高效率和稳定性。在设计时,建议详细计算电流和温度的变化,避免因过载导致的组件损坏。

    兼容性和支持


    Pulse Engineering公司提供标准的Tape & Reel包装选项,可以增加电感器的运输便利性和自动化组装能力。所有型号均符合RoHS标准。对于RoHS合规版本,可以在产品编号后添加“T”后缀。此外,厂商还提供全面的技术支持和售后维护服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问:如何确定所需的电感器型号?
    答:根据电路的具体需求,考虑工作电流、频率范围等因素来选择合适型号。例如,如果需要处理高电流,则应选择大电流等级的型号。
    2. 问:在高频应用中,如何保证电感器的稳定运行?
    答:选择高频响应较好的型号,注意散热问题,确保在规定的工作温度范围内运行。
    3. 问:如何防止过热?
    答:在设计电路时要充分考虑电感器的功耗和温度变化情况,合理分配负载电流。必要时可以采用散热措施,如添加散热片或风扇。

    总结和推荐


    SLIC系列电感器凭借其优秀的温度稳定性和高效能表现,在各种高电流应用中表现出色。对于需要高性能和高可靠性的设计,我们强烈推荐使用Pulse Engineering公司的SLIC系列电感器。通过合理的选型和正确的使用方法,可以充分发挥其性能优势,提升整体系统的效能。

PE-53652NL参数

参数
Q值 -
测试频率 -
电感值 9μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) 28mΩ
额定电流 5.5A
长*宽*高 15.75mm*15.24mm*9.91mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

PE-53652NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53652NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PE-53652NL PE-53652NL数据手册

PE-53652NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.093 ¥ 17.6858
10+ $ 1.6168 ¥ 13.6616
30+ $ 1.4728 ¥ 12.4449
60+ $ 1.3369 ¥ 11.1883
120+ $ 1.2606 ¥ 10.5493
270+ $ 1.1768 ¥ 9.8482
510+ $ 1.115 ¥ 9.3315
1020+ $ 1.0515 ¥ 8.8001
2520+ $ 0.9742 ¥ 8.1528
库存: 1875
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.68
直接购买
加入购物车
