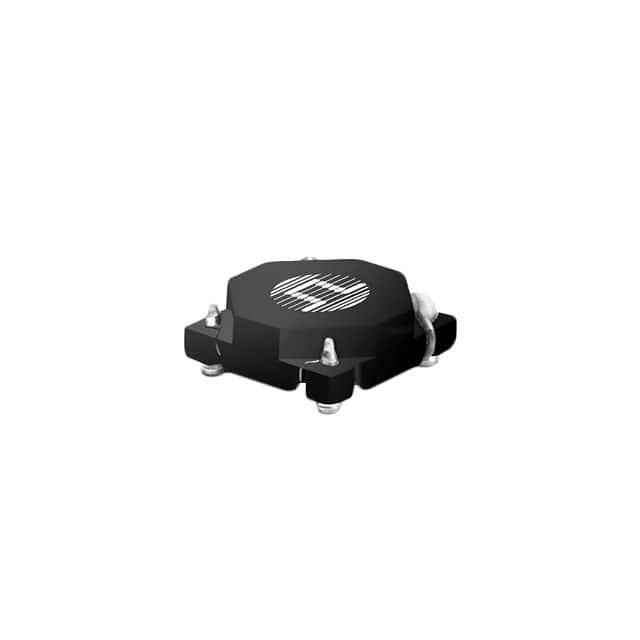

PA0368.100NLT

产品分类: 电流互感器
厂牌: PULSE ELECTRONICS
产品描述: 1:100 4A 6.7mH 50KHz~1MHz 贴片安装 8.25mm*7.25mm*3.4mm
供应商型号: SEU-PA0368.100NLT
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 电流互感器 PA0368.100NLT

PA0368.100NLT概述

    SMT Current Sense Transformers (PA0368.XXXNL) 技术手册

    产品简介


    SMT电流传感器变压器(PA0368.XXXNL)是一种用于表面贴装技术(SMT)的高性能电流传感设备。这些设备主要用于电力系统中进行电流测量,特别是在工业控制、电机驱动、电源转换器和电池管理系统等领域。通过精确的电流监测,这些变压器有助于提高系统的效率和可靠性。

    技术参数


    以下是PA0368.XXXNL系列的具体技术参数:
    - 尺寸:最大高度为3.3mm,脚印大小为8.38mm x 8.38mm。
    - 额定电流:最高可达4A。
    - 频率范围:50kHz到1MHz。
    - 电气规格(在25°C时):
    - 工作温度范围:-40°C到+130°C。
    - 转匝比(如1:50)。
    - 最大直流电阻(DCR):500mΩ。
    - 初级绕组和次级绕组之间的隔离电压(Hipot):500VRMS。
    | Part Number | 转匝比 | 额定电流 | 次级电感 | DCR |

    | PA0368.050NL | 1:50 | 4A | 1.7mH | 500 |
    | PA0368.070NL | 1:70 | 4A | 3.3mH | 500 |
    | PA0368.080NL | 1:80 | 4A | 4.3mH | 500 |
    | PA0368.100NL | 1:100 | 4A | 6.7mH | 500 |
    | PA0368.125NL | 1:125 | 4A | 10.4mH | 500 |

    产品特点和优势


    1. 高精度电流测量:次级电感和低直流电阻确保了极高的电流测量精度。
    2. 宽泛的工作温度范围:从-40°C到+130°C,使得这些设备可以在各种极端环境下稳定工作。
    3. 紧凑设计:体积小且重量轻,仅为0.30克,非常适合空间有限的应用场合。
    4. 可定制化:可提供带和不带RoHS认证的型号,以满足不同客户的需求。

    应用案例和使用建议


    PA0368.XXXNL广泛应用于电力监控系统、电机驱动器、电池管理系统等场景。例如,在电机驱动系统中,它们可以实时监测电流并反馈给控制系统,从而优化电机性能并防止过载。
    使用建议:
    1. 确保峰值磁通密度低于2000 Gauss,可通过公式计算出最大占空比下的峰值磁通密度。
    2. 根据具体应用需求选择合适的转匝比。
    3. 在安装过程中确保变压器与电路板之间良好的电气连接,以避免信号干扰。

    兼容性和支持


    PA0368.XXXNL与其他标准电子元器件具有良好的兼容性,方便集成到现有系统中。Pulse Electronics公司提供了全面的技术支持,包括在线资源和专业的技术支持团队。

    常见问题与解决方案


    1. 问题:温度上升导致性能下降。
    解决方案:检查系统的散热设计,确保工作温度在规定的范围内。

    2. 问题:初级绕组和次级绕组之间出现漏电流。
    解决方案:确保正确的安装位置和正确的接地处理,必要时咨询技术支持团队。

    总结和推荐


    PA0368.XXXNL SMT电流传感器变压器以其高精度、宽温工作范围和紧凑设计,在多种应用场景中表现出色。对于需要高精度电流监测的应用来说,这是一款值得推荐的产品。如果您的项目需要稳定可靠的电流传感解决方案,PA0368.XXXNL将是一个理想的选择。

PA0368.100NLT参数

参数
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 4A
频率范围 50KHz~1MHz
电感值 6.7mH
匝数比 1:100
长*宽*高 8.25mm*7.25mm*3.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
