PA4341.222ANLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 10A 8A 2.2μH 15mΩ ±20% 标准安装,贴片安装 7.1mm*6.6mm*3mm
供应商型号: 553-PA4341.222ANLTTR-ND
供应商: Digi-Key
标准整包数: 1

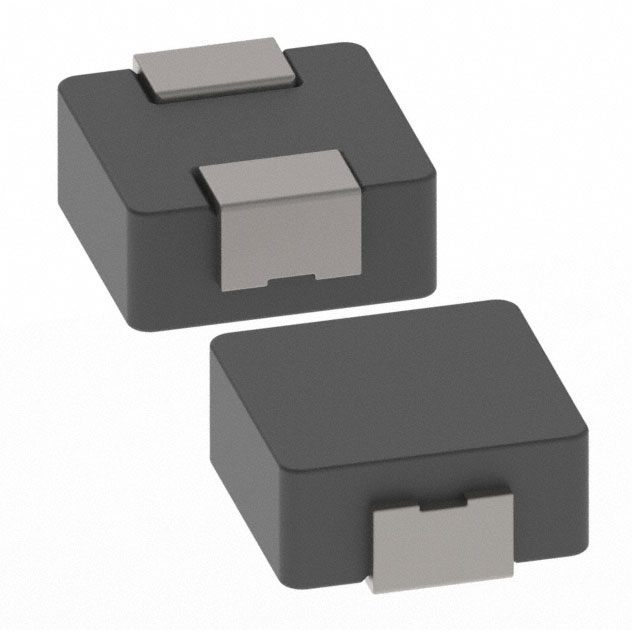

PULSE ELECTRONICS 贴片电感 PA4341.222ANLT

PA4341.222ANLT概述

    P82341.XXXANLT 系列 SMT 功率电感

    产品简介


    PA4341.XXXANLT 系列是脉冲电子(Pulse Electronics)公司推出的高电流贴片型功率电感,特别适用于高电流和高频应用场合。这些电感采用屏蔽结构和紧凑设计,能够提供较高的电流承载能力、较低的直流电阻(DCR),并且具有高效的能量转换性能。广泛应用于通信设备、计算机、工业自动化设备、消费电子产品等领域。

    技术参数


    - 高度:最大 3.0 毫米
    - 封装尺寸:最大 7.4 毫米 × 6.8 毫米
    - 电流承载能力:最高可达 25.0 安培
    - 电感范围:0.15 微亨至 22.0 微亨
    - 电气特性
    - 标称电流:在温度上升约 40°C 的情况下,不同型号有不同的电流承载能力。
    - 直流电阻(DCR):在不同型号之间变化,范围从几毫欧到几十毫欧。
    - 饱和电流:当初始电感值下降约 30% 时的电流值,具体数值根据型号而定。
    - 自谐振频率(SRF):最高可达 160 兆赫。
    - 工作环境
    - 额定工作温度范围:-55°C 至 +155°C
    - 终端与芯之间的直流隔离电压:高达 200 Vdc

    产品特点和优势


    PA4341.XXXANLT 系列的主要特点是:
    - 屏蔽结构:有效降低电磁干扰,提高可靠性。
    - 紧凑设计:非常适合空间受限的应用环境。
    - 高电流承载能力:适用于大电流应用。
    - 低直流电阻:减少能量损耗,提升效率。
    - 高效率:降低功耗,延长设备寿命。
    - 低噪声:减少声学噪声和漏磁,提升用户体验。
    - 高可靠性和稳定性:即使在极端环境下也能保持良好性能。

    应用案例和使用建议


    应用案例
    PA4341.XXXANLT 系列常用于各类高电流设备中,如:
    - 通信设备:手机、路由器、基站等。
    - 计算机:服务器、个人电脑电源管理模块。
    - 工业自动化设备:电机驱动器、变频器等。
    - 消费电子产品:平板电脑、游戏机等。
    使用建议
    为了充分发挥 PA4341.XXXANLT 系列的优势,在实际使用过程中需要注意以下几点:
    - 电路设计:确保电路设计合理,充分考虑电流分布和散热需求。
    - PCB 布局:根据具体型号,选择合适的焊盘布局,确保电感安装稳固。
    - 热管理:合理设计散热路径,避免组件过热影响性能。

    兼容性和支持


    PA4341.XXXANLT 系列电感与多种标准 SMT 设备兼容,可以通过卷带包装(Tape & Reel)轻松集成到生产线中。厂商提供全面的技术支持和服务,包括样品申请、技术支持和售后服务。对于定制需求,可以联系厂商进行咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 组件过热 | 检查电路设计和 PCB 布局是否合理。 |
    | 电流承载能力不足 | 确认选择了适当的型号,满足电流要求。 |
    | 噪声过大 | 重新检查装配工艺和电路设计,确保屏蔽效果。|

    总结和推荐


    PA4341.XXXANLT 系列 SMT 功率电感凭借其出色的性能和广泛的适用性,在高电流应用领域表现优异。其独特的屏蔽结构和紧凑设计使其成为许多高可靠性应用场景的理想选择。经过测试和验证,我们强烈推荐这款产品,尤其是对电流要求较高且空间有限的设计项目。

PA4341.222ANLT参数

参数
直流电阻(DCR) 15mΩ
额定电流 8A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 10A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 7.1mm*6.6mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA4341.222ANLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4341.222ANLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4341.222ANLT PA4341.222ANLT数据手册

PA4341.222ANLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4942 ¥ 4.1361
2000+ $ 0.4661 ¥ 3.9003
5000+ $ 0.4313 ¥ 3.6097
7000+ $ 0.4192 ¥ 3.5086
10000+ $ 0.4095 ¥ 3.427
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 4136.1
