PA4335.103NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 1MHz 14MHz 850mA 850mA 10μH 480mΩ ±20% 1008 标准安装,贴片安装 2.7mm*2.2mm*1.2mm
供应商型号: N-PA4335.103NLT
供应商: 云汉优选
标准整包数: 2000

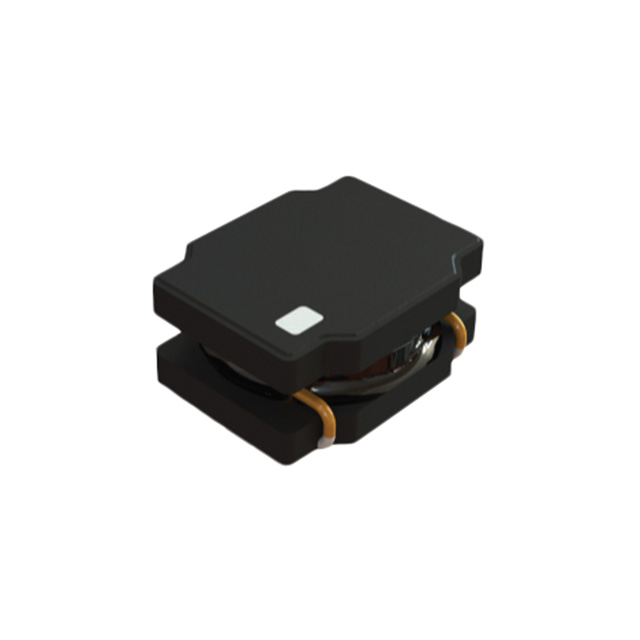

PULSE ELECTRONICS 贴片电感 PA4335.103NLT

PA4335.103NLT概述

    Pulse Electronics PA4335.XXXNLT 系列 SMT 功率电感器技术手册

    产品简介


    PA4335.XXXNLT 系列是 Pulse Electronics 推出的一款表面贴装(SMT)功率电感器。此系列电感器采用屏蔽鼓形芯设计,特别适用于高电流密度应用场合。通过独特的磁路屏蔽设计和铁基金属芯,它能有效减少漏磁通,并提供卓越的冲击抗性。这些特性使其成为各种电源电路和信号处理系统中的理想选择。

    技术参数


    - 外形尺寸:高度 ≤1.2mm,脚距 ≤2.7mm x 2.2mm
    - 电流等级:最高可达 4.05A
    - 电感范围:0.24μH 至 10μH
    - 电气规格(25°C):
    - 额定电流(最小)
    - 自谐振频率
    - 直流电阻(最大、典型)
    - 饱和电流(20°C)
    - 升温电流

    产品特点和优势


    1. 屏蔽磁路:显著减少了漏磁通,确保电磁干扰降至最低。
    2. 铁基金属芯:高饱和特性,适合于高压大电流应用。
    3. 金属化芯端接:具备出色的抗冲击性,提高了耐用性和可靠性。
    4. 宽温度范围:操作温度范围为 -40°C 至 +125°C,适用于各种恶劣环境。

    应用案例和使用建议


    PA4335.XXXNLT 系列广泛应用于电源管理、电池充电、信号处理等领域。具体示例如下:
    - 电源模块:适合用于 DC/DC 转换器中,提供稳定且高效的电流输出。
    - 无线通信设备:在高频信号处理中发挥关键作用,保证信号传输质量。

    使用建议:
    - 温升测试:建议在系统级测试温升情况,以确保在实际工作环境下能正常运行。
    - 合理布局:在电路板上应合理布置电感器,避免热源影响,确保散热效果。

    兼容性和支持


    PA4335.XXXNLT 系列电感器可与多种 SMT 工具兼容,并且提供了详细的设计指南和技术支持服务。Pulse Electronics 拥有全球化的技术支持网络,能够为用户提供及时的技术咨询和售后支持。

    常见问题与解决方案


    1. 问题:温升过高
    - 解决方案:增加散热措施或更换更高规格型号。
    2. 问题:漏磁现象
    - 解决方案:确保正确安装并遵循推荐的布局指南。
    3. 问题:自谐振频率异常
    - 解决方案:检查电感器连接线是否短路或过长,调整电路设计。

    总结和推荐


    PA4335.XXXNLT 系列 SMT 功率电感器凭借其卓越的屏蔽性能、高饱和特性和良好的抗冲击能力,在多种应用环境中表现出色。其广泛的电流范围和良好的兼容性使其成为电源管理和信号处理的理想选择。强烈推荐在需要高性能电感器的应用中使用此产品。

PA4335.103NLT参数

参数
额定电流 850mA
Q值 -
测试频率 1MHz
电感值 10μH
饱和电流(LSAT) 850mA
自谐振频率(SRF) 14MHz
容差 ±20%
直流电阻(DCR) 480mΩ
长*宽*高 2.7mm*2.2mm*1.2mm
通用封装 1008
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PA4335.103NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4335.103NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4335.103NLT PA4335.103NLT数据手册

PA4335.103NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1314 ¥ 1.1172
4000+ $ 0.1246 ¥ 1.0594
6000+ $ 0.1214 ¥ 1.0317
10000+ $ 0.1193 ¥ 1.0144
14000+ $ 0.1163 ¥ 0.9884
库存: 14000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2234.4
