首页  >  产品百科  >  PE-1008CD820GTT

PE-1008CD820GTT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 50MHz 950MHz 1A 60@350MHz 82nH 140mΩ ±2% 1008 贴片安装 2.92mm*2.79mm*2.29mm
供应商型号: 553-PE-1008CD820GTTTR-ND
供应商: Digi-Key
标准整包数: 1600

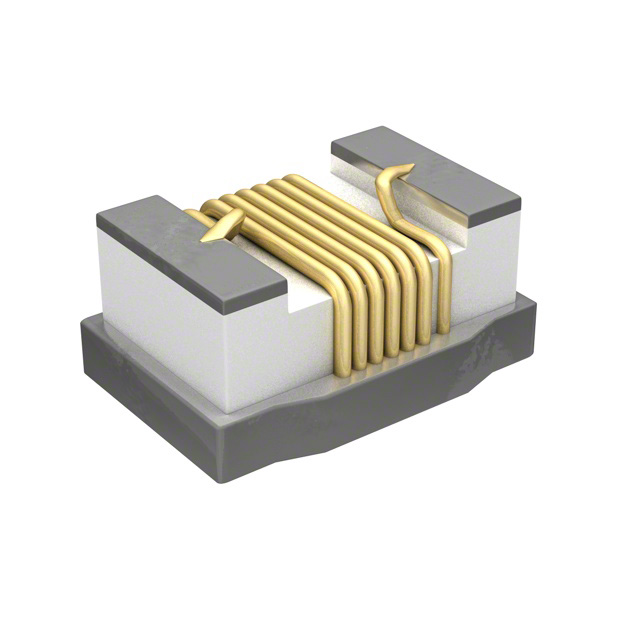

PULSE ELECTRONICS 贴片电感 PE-1008CD820GTT

PE-1008CD820GTT概述


    产品简介


    RF Chip Inductors – Wire Wound - 1008 Series
    PE-1008CD Series 是一种高性能的无线射频(RF)电感器,适用于需要高频率特性的电子设备。这种电感器采用陶瓷芯结构,具有出色的品质因数(Q值)、高频特性及宽泛的工作温度范围。主要应用于通信系统、移动设备、无线网络等领域。

    技术参数


    | 参数 | 值 |

    | 型号 | PE-1008CDxxxGTT |
    | 尺寸 | 1008 (2520) |
    | 封装形式 | 表面贴装 |
    | 电感值范围 | 10 nH 至 3300 nH |
    | 最小Q值 | 45 @ 100 MHz |
    | 最低自共振频率 | 7.9 MHz |
    | 最大直流电阻(RDC) | 0.07 Ω 至 1.90 Ω |
    | 最大电流(IDC) | 10 mA 至 1000 mA |
    | 工作温度范围 | -40°C 至 +125°C |

    产品特点和优势


    PE-1008CD Series 的电感器具备以下几个独特优势:
    1. 高Q值:电感器在特定频率范围内具有极高的Q值,保证了优异的电磁特性。
    2. 宽广的工作温度范围:能够适应极端的温度环境(-40°C 至 +125°C),确保其在不同气候条件下稳定运行。
    3. 陶瓷芯结构:提供良好的机械强度和热稳定性。
    4. 高自共振频率:适合高频应用,如无线通信系统。
    5. 百分之百锡焊端子:保证了可靠的连接性能。

    应用案例和使用建议


    应用案例:
    1. 无线通信模块:利用其高Q值和高频特性,适用于无线通信模块中的阻抗匹配电路。
    2. 射频前端电路:在高频信号处理中,可以作为滤波器的关键组件,提高系统的整体性能。
    3. 便携式设备:适合用于手机、平板电脑等便携式设备的电源管理和信号处理。
    使用建议:
    - 在选择电感值时,需考虑具体应用需求,确保阻抗匹配和滤波效果。
    - 考虑到较高的工作温度,确保在高温环境下有适当的散热措施。
    - 针对高频应用,应注意信号线的布局以减少寄生效应的影响。

    兼容性和支持


    - 兼容性:PE-1008CD Series 的标准表面贴装(SMD)封装设计使其兼容大部分现代电路板组装工艺,便于集成到现有的设计中。
    - 支持服务:Pulse Electronics 提供全面的技术支持和售后服务,包括详细的产品手册、样品测试和技术咨询服务,帮助客户快速解决问题并优化设计方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | Q值随温度变化大 | 确保电路板和环境温度控制在合理范围内。 |
    | 焊接过程中出现开路或短路 | 检查焊接工艺是否符合标准要求,必要时更换高品质焊料。 |
    | 电感值漂移 | 检查安装环境的温湿度,确认符合制造商的要求。 |

    总结和推荐


    PE-1008CD Series 是一款高性能的无线射频电感器,具有高Q值、宽广的工作温度范围及卓越的可靠性。其广泛的应用范围和优秀的性能指标使其成为通信、移动设备和无线网络领域的理想选择。我们强烈推荐在需要高精度和高可靠性的项目中使用这款电感器。无论是从技术规格还是应用场景来看,PE-1008CD Series 都是一款值得信赖的优质产品。

PE-1008CD820GTT参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 950MHz
容差 ±2%
直流电阻(DCR) 140mΩ
额定电流 1A
Q值 60@350MHz
测试频率 50MHz
电感值 82nH
长*宽*高 2.92mm*2.79mm*2.29mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PE-1008CD820GTT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-1008CD820GTT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PE-1008CD820GTT PE-1008CD820GTT数据手册

PE-1008CD820GTT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1600+ $ 0.1845 ¥ 1.5444
3200+ $ 0.174 ¥ 1.4563
4800+ $ 0.1681 ¥ 1.4071
8000+ $ 0.161 ¥ 1.3476
11200+ $ 0.1565 ¥ 1.3098
16000+ $ 0.1519 ¥ 1.2709
40000+ $ 0.1433 ¥ 1.1992
库存: 11200
起订量: 1600 增量: 1
交货地:
最小起订量为:1600
合计: ¥ 2471.04
