PE-53692NL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 12.4A 3.5μH 6.6mΩ 标准安装,贴片安装 18.8mm*18.8mm*9.91mm
供应商型号: N-PE-53692NL
供应商: 云汉优选
标准整包数: 1

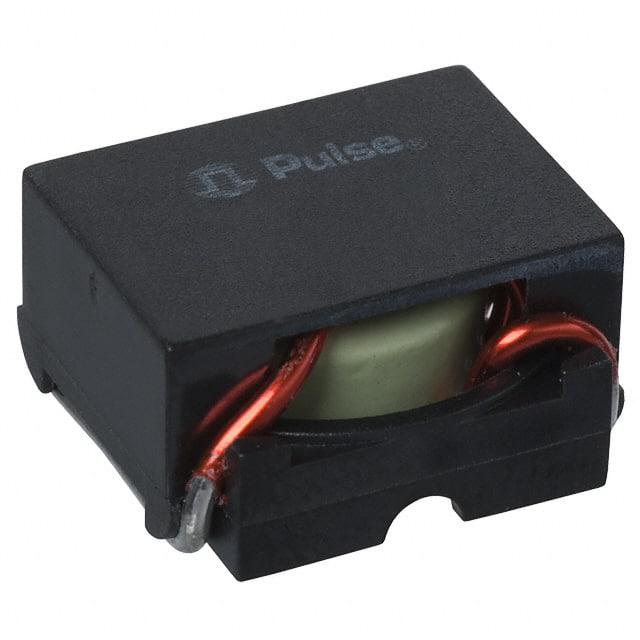

PULSE ELECTRONICS 贴片电感 PE-53692NL

PE-53692NL概述


    产品简介


    SLIC系列是一款采用表面贴装技术(SMT)设计的功率电感器,适用于多种电子应用。这一系列涵盖了从LCI-20到HCCI-68共十五种不同尺寸的型号,能够提供广泛的电流等级和频率范围。主要特点包括高电流容量、良好的温度稳定性和较高的额定温度范围。这些电感器广泛应用于通信设备、电源管理、汽车电子、工业控制等领域。

    技术参数


    - 电流等级:最高可达23.8ADC
    - 频率范围:最高可达1MHz
    - 操作温度范围:-40°C至+130°C
    - 尺寸:各种型号涵盖从微型到大功率规格
    - 电感值范围:0.53µH至1950µH
    - 直流电阻(DCR):0.23mΩ至18.7mΩ
    - 额定电流(Irated):0.72A至14.30A

    产品特点和优势


    1. 高温稳定性:能够在-40°C至+130°C的极端温度范围内正常工作。
    2. 高电流密度:某些型号可承受高达23.8ADC的电流,适合高功率应用。
    3. 低损耗:通过优化磁芯和线圈设计,有效降低铜损和铁损。
    4. 高可靠性:采用RoHS标准材料制造,符合环保要求。
    5. 小体积大功率:尽管体积小巧,但能够提供较大的电感量和电流承载能力。

    应用案例和使用建议


    1. 通信设备:作为电源模块中的储能元件,用于稳定电压输出。
    2. 汽车电子:用于发动机控制系统中的能量存储和滤波。
    3. 工业控制:在电机驱动系统中作为滤波元件使用。
    4. 消费电子:在手机、平板电脑等便携式设备中作为电源管理电路的一部分。
    使用建议:
    - 在高电压应用中需注意温升情况,可通过降低工作电流或增加散热措施来改善。
    - 在选择具体型号时,根据实际应用场景选择合适的电感值和电流等级。
    - 配套使用散热片或散热器以提高散热效果,特别是在高频和高电流工作条件下。

    兼容性和支持


    - 兼容性:所有型号均采用统一的SMT封装标准,易于与其他电路板上的元件集成。
    - 厂商支持:Pulse Engineering提供详尽的技术文档、参考设计及技术支持服务,确保客户能够顺利完成设计和生产过程。

    常见问题与解决方案


    1. 温升过高
    - 解决方法:增加散热措施,如加装散热片;降低工作电流;选用更大规格的电感器。
    2. 噪音干扰
    - 解决方法:优化线路布局,避免电感器与其他敏感元件过于靠近;使用屏蔽套管包裹电感器。
    3. 电感值不稳定
    - 解决方法:检查焊接质量,确保引脚与焊盘之间连接良好;考虑使用电感调谐工具进行微调。

    总结和推荐


    SLIC系列电感器凭借其高可靠性和良好的温度稳定性,在多个领域都表现优异。对于需要高电流密度、宽工作温度范围的应用场合,SLIC系列是一个理想的选择。尽管成本相对较高,但其卓越的性能使其在长期运行中表现出色,减少了维护成本。综上所述,强烈推荐在关键应用场景中使用该系列产品。

PE-53692NL参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) 6.6mΩ
额定电流 12.4A
Q值 -
测试频率 -
电感值 3.5μH
长*宽*高 18.8mm*18.8mm*9.91mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 散装,管装

PE-53692NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53692NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PE-53692NL PE-53692NL数据手册

PE-53692NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
