PA2050.782NL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 18A 13.3A 7.8μH 5.1mΩ ±10% 标准安装,贴片安装 22.23mm*19.05mm*12.2mm
供应商型号: N-PA2050.782NL
供应商: 云汉优选
标准整包数: 1

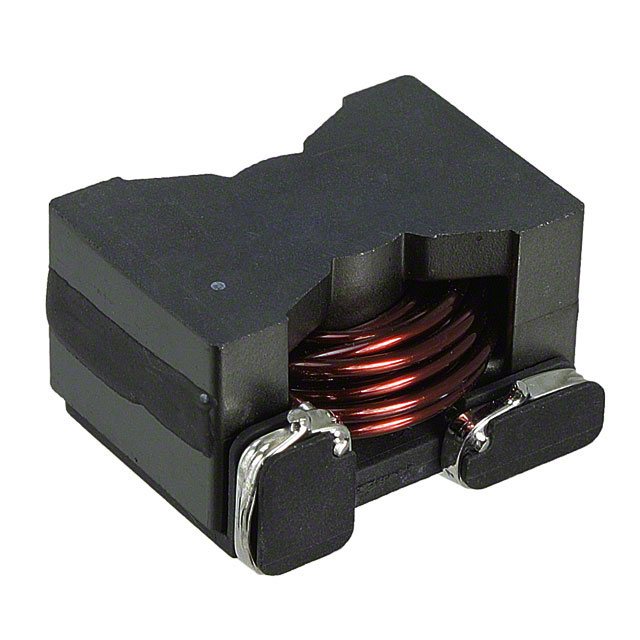

PULSE ELECTRONICS 贴片电感 PA2050.782NL

PA2050.782NL概述

    SMT Power Inductors P661.D (03/14) 技术手册

    1. 产品简介


    Pulse Electronics公司的P661.D系列SMT功率电感器是一种表面贴装型线绕电感器,适用于各种高电流和高可靠性需求的应用场合。这些电感器采用线绕结构设计,具有高度集成化和小型化的优点,广泛应用于通信设备、计算机服务器、医疗设备及工业自动化等领域。

    2. 技术参数


    - 尺寸规格:
    - 高度:最大12.2mm
    - 尺寸:最大22.2 x 19.1mm
    - 电流额定值:
    - 最大脉冲电流:超过22A
    - 电感范围:
    - 5.8μH 至 57μH
    - 温度范围:
    - 工作温度:-55°C至+130°C
    - 阻抗(DCR):
    - 5.0mΩ至34.5mΩ(具体值取决于型号)
    - 饱和电流(Isat):
    - 范围从5.0A到22A
    - 加热电流(Idc):
    - 范围从5.1A到34.5A

    3. 产品特点和优势


    P661.D系列电感器具有以下特点和优势:
    - 高性能: 能够承受高电流且具有优良的热稳定性。
    - 高可靠性和长寿命: 通过严格的质量控制标准确保产品寿命。
    - 广泛的适用范围: 适用于各种工业和商业环境。
    - 紧凑设计: 适合现代小型化设备的要求。

    4. 应用案例和使用建议


    - 应用场景: 适用于高频开关电源、无线充电设备、LED驱动器等。
    - 使用建议:
    - 在高电压应用时,注意核心损耗可能导致的温升问题,可通过公式估算并调整电流以避免过热。
    - 确保安装环境温度处于规定范围内,以保证最佳性能。


    5. 兼容性和支持


    - 兼容性: 该系列电感器与其他主流品牌的同类产品具有良好的兼容性,可以无缝对接现有电路系统。
    - 支持和服务: Pulse Electronics公司提供了全球范围内的技术支持和服务网络,确保客户能够获得及时的技术支持。

    6. 常见问题与解决方案


    - 问题1: 电流在高温环境下不稳定。
    - 解决方案: 检查电路中的负载情况,适当调整电流,并确保工作环境温度在规定范围内。
    - 问题2: 长时间使用后出现性能下降。
    - 解决方案: 定期检查电感器的工作状态,必要时进行维护或更换。

    7. 总结和推荐


    P661.D系列SMT功率电感器凭借其出色的性能和高可靠性,在多种应用场景中表现出色。如果您需要在紧凑的空间内实现高电流和高可靠性的要求,P661.D将是您的理想选择。强烈推荐使用这款产品以提升您的设备性能。

PA2050.782NL参数

参数
额定电流 13.3A
Q值 -
测试频率 -
电感值 7.8μH
饱和电流(LSAT) 18A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 5.1mΩ
长*宽*高 22.23mm*19.05mm*12.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 散装,托盘

PA2050.782NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA2050.782NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA2050.782NL PA2050.782NL数据手册

PA2050.782NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
38+ $ 2.9892 ¥ 25.4082
150+ $ 2.4411 ¥ 20.7494
250+ $ 2.2746 ¥ 19.3341
550+ $ 2.1522 ¥ 18.2937
770+ $ 2.0298 ¥ 17.2533
库存: 70
起订量: 38 增量: 1
交货地:
最小起订量为:38
合计: ¥ 965.51
