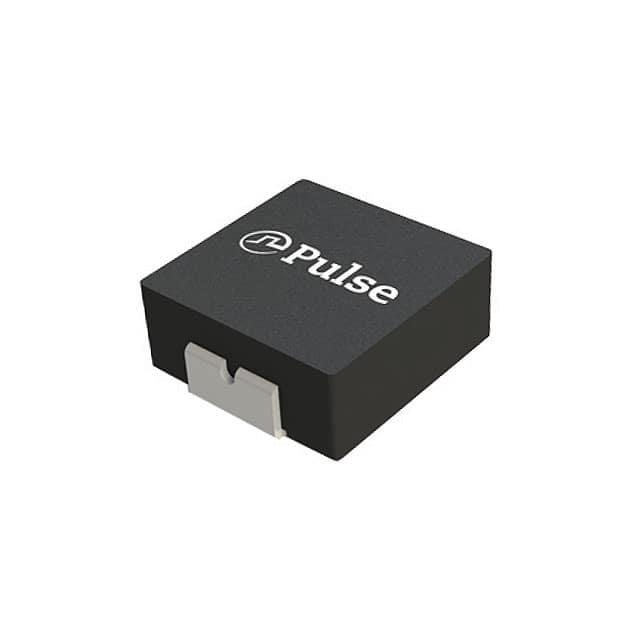

PA4341.332NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 13.5A 6A 3.3μH 30mΩ ±20% 标准安装,贴片安装 7.6mm*6.9mm*3mm
供应商型号: ET-2906376
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 贴片电感 PA4341.332NLT

PA4341.332NLT概述

    SMT Power Inductor: PA4341.XXXNLT & PM4341.XXXNLT

    1. 产品简介


    PA4341.XXXNLT 和 PM4341.XXXNLT 是一款表面贴装(SMT)型电感器,属于高电流封装型功率电感器。这类电感器主要用于各种电力转换系统和设备中,提供高效的电源管理和电能存储。它们广泛应用于消费电子产品、工业控制设备、通信基础设施、汽车电子等领域。

    2. 技术参数


    - 电感值范围:0.1μH 至 47μH
    - 额定电流:最高达 32.5A
    - 直流电阻(DCR):低至 1.2mΩ
    - 饱和电流:最高可达 60A
    - 工作温度范围:-55°C 至 +125°C
    - 高度:最大 3.0mm
    - 封装尺寸:7.6mm x 6.9mm
    - 绝缘耐压:高达 200Vdc
    详细技术参数如下表所示:
    | 电感值(uH) | 额定电流(A) | 直流电阻(mΩ) | 饱和电流(A) |

    | 0.1 | 32.5 | 1.2 | 60 |
    | 0.13 | 27.6 | 1.3 | 50 |
    | ... | ... | ... | ... |
    | 47 | 1.75 | 302 | 2.0 |

    3. 产品特点和优势


    PA4341.XXXNLT 和 PM4341.XXXNLT 具有以下显著特点:
    - 屏蔽结构:确保低电磁干扰和高电磁兼容性。
    - 紧凑设计:小型化设计,适合现代电子产品对空间的要求。
    - 高效性能:低直流电阻(DCR),高饱和电流,适合高电流应用场景。
    - 优异的热稳定性:能够在宽温度范围内稳定工作。
    - 出色的可靠性和耐久性:经过严格测试和验证,适用于严苛环境。

    4. 应用案例和使用建议


    这些电感器特别适合用于高功率密度电路中,例如:
    - 电源模块:用于开关电源和稳压器中,提高电源效率和稳定性。
    - 电机驱动:用于电动车辆和其他机电设备中,保证稳定的电力供应。
    - 信号滤波器:用于通信设备中,滤除高频噪声,提高信号质量。
    使用建议:
    - 散热管理:由于高饱和电流,建议采用适当的散热措施以确保最佳性能。
    - 系统级测试:在实际应用中,建议进行完整的系统级测试以确认其性能符合要求。

    5. 兼容性和支持


    - 兼容性:这些电感器可与多种不同类型的PCB和SMT设备兼容。
    - 支持服务:制造商提供了详尽的技术文档和支持服务,包括样品提供、定制开发和工程咨询等。对于特殊需求的应用,也可以进行定制设计。

    6. 常见问题与解决方案


    - 问题:在高电流条件下,电感器出现过热现象。
    - 解决方案:确保良好的散热设计,增加散热片或使用更好的散热材料。

    - 问题:电感器温度超过正常工作范围。
    - 解决方案:检查系统的散热设计,确保在正常工作温度范围内运行。

    7. 总结和推荐


    综上所述,PA4341.XXXNLT 和 PM4341.XXXNLT 系列电感器具有卓越的电气性能和可靠性,非常适合于高功率密度和高性能要求的应用场景。无论是消费电子产品还是汽车电子领域,这些电感器都能提供可靠的电源管理和高效的能量转换。因此,我们强烈推荐使用这些产品。
    通过以上详细介绍,可以看出 PA4341.XXXNLT 和 PM4341.XXXNLT 不仅技术参数优越,而且具备极高的市场竞争力。希望这些信息能够帮助您更好地了解和选择合适的电感器产品。

PA4341.332NLT参数

参数
饱和电流(LSAT) 13.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 30mΩ
额定电流 6A
Q值 -
测试频率 100KHz
电感值 3.3μH
长*宽*高 7.6mm*6.9mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA4341.332NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4341.332NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4341.332NLT PA4341.332NLT数据手册

PA4341.332NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
