PA4332.472NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 1MHz 17MHz 4A 2.85A 4.7μH 108mΩ ±20% 1515 标准安装,贴片安装 4.2mm*4.2mm*2mm
供应商型号: N-PA4332.472NLT
供应商: 云汉优选
标准整包数: 3000

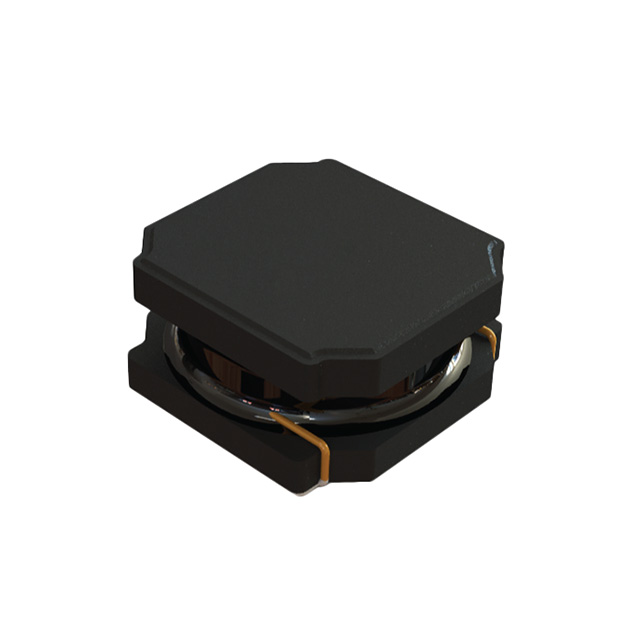

PULSE ELECTRONICS 贴片电感 PA4332.472NLT

PA4332.472NLT概述

    SMT Power Inductor - Shielded Drum Core - PA4332.XXXNLT 系列

    1. 产品简介


    SMT Power Inductor 是一款表面贴装技术(SMT)电感器,采用屏蔽式圆柱形磁芯设计。该系列型号为 PA4332.XXXNLT,特别适用于需要高饱和度、优异抗冲击性能以及低泄漏磁场的应用场合。这些电感器广泛应用于各种电子设备中,如电源管理、电信设备和汽车电子系统等。

    2. 技术参数


    | 参数名称 | 规格 |

    | 高度 | 最大2.0mm |
    | 贴片尺寸 | 最大4.2mm x 4.2mm |
    | 电流等级 | 最高达5.8A |
    | 电感范围 | 1.0μH 至 10.0μH |
    | 温度范围 | 操作温度 -40°C 至 +125°C |
    | 自谐振频率 | 1MHz 时,最小30MHz |
    | 直流电阻 | 最小26mΩ 至 216mΩ |
    | 饱和电流 | 20°C时,最低8.50A 至 2.00A |
    | 升温电流 | 40°C时,最大2.80A 至 5.80A |

    3. 产品特点和优势


    - 屏蔽磁路设计:减少漏磁,提高电磁兼容性。
    - Fe基金属磁芯:确保高饱和度,增强电感器的稳定性。
    - 金属化端子:提供优异的抗冲击性能,适用于恶劣的工作环境。

    4. 应用案例和使用建议


    - 电源管理:适用于各类电源电路,确保稳定的电流输出。
    - 电信设备:提高信号传输的稳定性和可靠性。
    - 汽车电子:在复杂电磁环境中保持高性能。
    使用建议:
    - 确保在实际系统操作中的工作温度不超过额定范围。
    - 在系统级测试中验证组件的性能,以确保温度上升符合预期。

    5. 兼容性和支持


    该系列产品与大多数SMT生产流程兼容,适用于标准的贴片机操作。Pulse Electronics 提供全面的技术支持和维护服务,确保客户能够获得最佳的产品体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作温度超出规定范围 | 检查并调整系统的散热措施 |
    | 自谐振频率过低 | 检查电路设计并优化相关参数 |
    | 电流波动过大 | 更换更高规格的电感器 |
    | 温升过高 | 增加散热片或优化冷却系统 |

    7. 总结和推荐


    PA4332.XXXNLT系列的SMT功率电感器具有卓越的性能和广泛的适用性,尤其适用于对电磁干扰敏感的系统。其优异的饱和度和抗冲击能力使其成为高可靠性的首选。结合其良好的兼容性和技术支持,我们强烈推荐该产品用于各类电力管理和电信应用中。

PA4332.472NLT参数

参数
Q值 -
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 4A
自谐振频率(SRF) 17MHz
容差 ±20%
直流电阻(DCR) 108mΩ
额定电流 2.85A
长*宽*高 4.2mm*4.2mm*2mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PA4332.472NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4332.472NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4332.472NLT PA4332.472NLT数据手册

PA4332.472NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
