PE-53812SNL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 460mA 78μH 800mΩ ±20% SMD,11.1X11.1MM 标准安装,贴片安装 11.18mm*11.05mm*9.14mm
供应商型号: CSCS-PE-53812SNL
供应商: 海外现货
标准整包数: 1

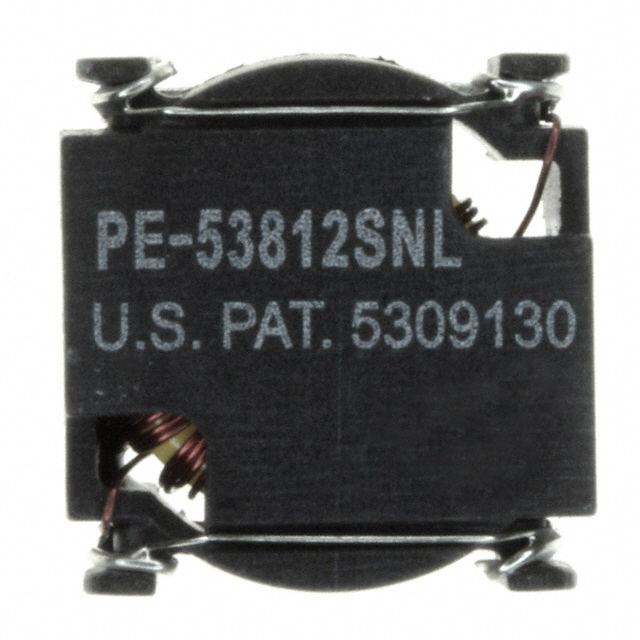

PULSE ELECTRONICS 贴片电感 PE-53812SNL

PE-53812SNL概述


    产品简介


    PE-53800 系列电感器是由 Pulse Electronics 提供的高性能功率电感器,专门设计用于支持 National Semiconductor 的 Simple Switcher™ 系列电源管理芯片。这些电感器具有卓越的电磁干扰(EMI)抑制能力,并广泛应用于通信设备、计算机电源、工业控制、汽车电子等领域。通过采用高导磁材料和先进的绕线工艺,这些电感器能够有效提升系统效率并优化电路性能。

    技术参数


    | 参数名称 | 描述 |

    | 电感值(µH) | 从 0.02 µH 到 75.9 µH,可满足不同负载需求。 |
    | 最大直流电流(ADC) | 范围从 0.06 A 至 4.5 A,确保设备在额定电流下稳定运行。 |
    | ETop 值(V-µSec) | 额定值从 0.02 V-µSec 到 323 V-µSec,适用于高频开关电路。 |
    | 直流电阻(DCR) | 在 0.02 Ω 至 1.81 Ω 之间,保证低功耗和高效能量传输。 |
    | 工作温度范围 | -40°C 至 +130°C,适应各种恶劣环境条件。 |
    | 封装类型 | 提供通孔(THT)和表面贴装(SMT)两种选择,便于安装于多种 PCB 平台。 |

    产品特点和优势


    1. 高效的功率处理能力:利用高性能铁氧体磁芯和多层绕组结构,能承受大电流并保持较低的温升。
    2. 优越的抗干扰性能:通过降低寄生电容和阻抗,显著减少电磁干扰,提升整体系统的稳定性。
    3. 紧凑设计:体积小巧,适合高密度 PCB 布局,特别适用于空间受限的应用场景。
    4. 环保合规:所有型号均符合 RoHS 标准,保障长期可靠使用。
    5. 多样化的选择:涵盖广泛的电感值、电流等级及封装选项,以满足不同客户的需求。

    应用案例和使用建议


    应用案例:
    - 通信设备:如交换机、路由器,用于隔离和滤波。
    - 汽车电子:如车载充电器,支持大电流稳定输出。
    - 工业控制:用于开关电源中改善效率并保护关键组件。
    使用建议:
    - 根据实际应用需求选择合适的电感值和电流等级。
    - 确保热管理良好,避免因过载导致设备损坏。
    - 在高频应用中,适当增加旁路电容,以进一步降低噪声。

    兼容性和支持


    PE-53800 系列电感器完全兼容 National Semiconductor 的 Simple Switcher™ 系列芯片,其性能经过严格测试并推荐使用。此外,Pulse 提供全面的技术支持和售后服务,包括产品选型指导、样品申请以及定制化服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高 | 改善散热设计,添加外部散热片或风扇。 |
    | 电流不稳定 | 检查输入电压是否波动,必要时加稳压电路。 |
    | 电磁干扰严重 | 增加屏蔽罩或调整电感位置远离敏感电路。 |

    总结和推荐


    PE-53800 系列电感器凭借其出色的性能表现和广泛的应用范围,在市场上具有很强的竞争优势。无论是通讯、工业还是汽车领域,都能提供可靠的电力解决方案。如果您正在寻找一款高效、稳定且易于集成的电感器,强烈推荐选择 Pulse Electronics 的 PE-53800 系列产品。

PE-53812SNL参数

参数
直流电阻(DCR) 800mΩ
额定电流 460mA
Q值 -
测试频率 -
电感值 78μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
长*宽*高 11.18mm*11.05mm*9.14mm
通用封装 SMD,11.1X11.1MM
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

PE-53812SNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53812SNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PE-53812SNL PE-53812SNL数据手册

PE-53812SNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
