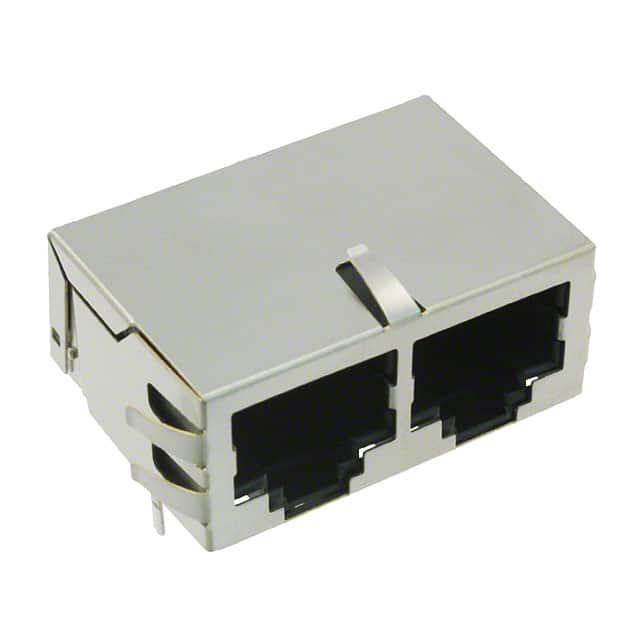

J8064E62NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 16 POS 2.54mm Solder RA Thru-Hole 16 Terminal 2 Port Cat 5/Cat 6 Tray
供应商型号: N-J8064E62NL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J8064E62NL

J8064E62NL概述

    PulseJack™ 1xN Tab-Down 技术手册

    产品简介


    PulseJack™ 是一款专为100 Base-TX(快速以太网)设计的RJ45连接器,具有1xN Tab-Down的设计。它适用于各种高速网络应用,如家庭办公室(SOHO)、主板集成局域网(LAN-on-Motherboard)、集线器和交换机。PulseJack™ 连接器能够满足IEEE 802.3标准的要求,特别适合用于CAT 5和CAT 6快速以太网电缆或更好的非屏蔽双绞线(UTP)网络环境。

    技术参数


    - 环境要求:工作温度范围:0°C 至 +70°C,储存温度范围:-40°C 至 +85°C
    - 峰值焊接温度:RoHS认证,峰值波峰焊接温度可达260°C
    - 插入损耗:典型值为TX/RX方向1到100 MHz范围内0到-40 dB
    - 共模抑制比(Common Mode Rejection):典型值为0至-40 dB
    - 电感量:最小350μH,带8mA偏置电流
    - 互连耐用性:插拔测试通过,插头对插座插拔次数≥750次
    - 额定电压:高压绝缘测试≥2250VDC
    - 封装尺寸:重量从10.9克到43.6克不等,具体型号见上表
    - 材质规格:采用磷青铜镀镍,符合UL 94 V-0阻燃等级

    产品特点和优势


    PulseJack™ 连接器具有以下几个显著的特点和优势:
    - 高性能:其设计可确保最大电磁干扰(EMI)抑制能力,有助于提高网络系统的稳定性。
    - 鲁棒性:通过严格的机械耐久性测试,具备长时间使用下的稳定性和可靠性。
    - 兼容性:完全符合RoHS标准,无铅环保,且可轻松与多种高速网络设备配合使用。
    - 多功能性:可根据需要选择不同的配置选项,包括1x2、1x4、1x6、1x8等多种组合形式。

    应用案例和使用建议


    PulseJack™ 广泛应用于多种场景中,如SOHO中的ADSL调制解调器、集线器、交换机以及主板上的局域网模块。为了确保最佳性能,建议在安装时注意以下几点:
    - 确保连接电缆质量符合CAT 5或以上标准。
    - 安装前检查周围环境温度是否在正常工作范围内。
    - 定期进行连接器清洁以保证长期可靠工作。

    兼容性和支持


    PulseJack™ 与市面上大多数主流网络设备保持良好的兼容性,且提供详细的安装指南和技术支持。厂家承诺为用户提供专业的售后支持服务,帮助解决可能出现的技术问题。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方法:确认电缆和连接器之间接触良好;检查插头是否有灰尘或污垢。
    2. 问题:传输速度低
    - 解决方法:验证所使用的电缆是否满足CAT 5或更高级别的要求;确认连接的网络设备支持相应标准。
    3. 问题:发热异常
    - 解决方法:避免在过热环境下使用,必要时可加装散热装置。

    总结和推荐


    PulseJack™ 以其优异的性能、广泛的适用性和可靠的支持赢得了市场的认可。无论是家庭用户还是企业级客户,这款连接器都能提供稳定的网络连接体验。强烈推荐给需要高性能网络连接的场合。

J8064E62NL参数

参数
长*宽*高 31.18mm(长度)*21.36mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

J8064E62NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J8064E62NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J8064E62NL J8064E62NL数据手册

J8064E62NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 7.791 ¥ 66.2235
40+ $ 7.4366 ¥ 63.2111
80+ $ 7.2216 ¥ 61.3836
库存: 94
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1324.47
