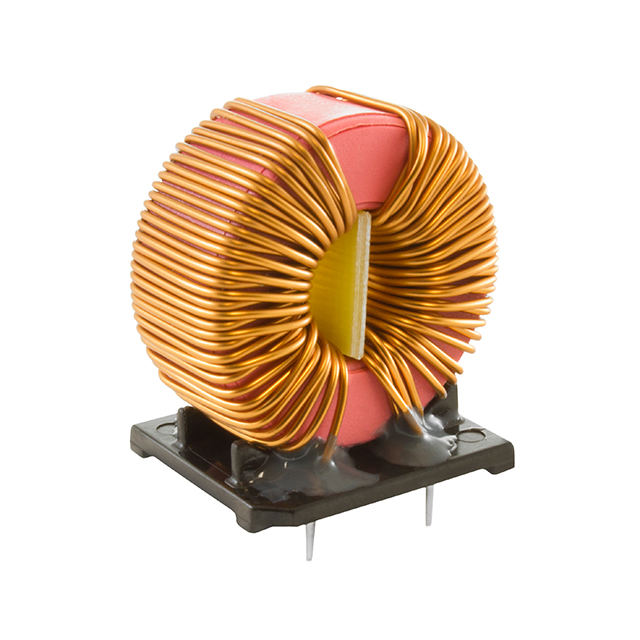

PH9455.155NL

产品分类: 共模滤波器
厂牌: PULSE ELECTRONICS
产品描述: 250V 19A 2 1.62mH@ 10 MHz 1.8KΩ@ 10MHz 3.2mΩ 垂直安装,通孔安装 30mm*19mm*28mm
供应商型号: PH9455.155NL
供应商: Master
标准整包数: 5
PULSE ELECTRONICS 共模滤波器 PH9455.155NL

PH9455.155NL概述

    PH9455.XXXNL 系列 THT 共模扼流圈技术手册

    产品简介


    PH9455.XXXNL 系列是 Pulse Electronics 提供的一款通孔(THT)共模扼流圈(Common Mode Choke)。共模扼流圈广泛应用于电源线路和信号线路上,用于抑制共模噪声,提高电路的电磁兼容性(EMC)。该系列共模扼流圈主要应用于开关电源、变频器、汽车电子和通信设备等领域。

    技术参数


    - 额定电压:介电强度 1500Vrms(连续额定值为 380Vrms)
    - 电感范围:从 1.00 mH(电流 22.0 A)到 82.0 mH(电流 3.0 A)
    - 最大高度:28.0 mm
    - 足迹:12.6 mm x 10.0 mm
    - 电气规格:在 25°C 下,工作温度范围为 -40°C 到 +125°C
    - 温度特性曲线:随环境温度变化的电流载荷比
    - 典型重量:20 克
    - 每盘数量:45 个

    产品特点和优势


    PH9455.XXXNL 系列共模扼流圈具备以下特点和优势:
    - 宽泛的电感范围:适用于多种电路需求。
    - 高耐压能力:可在严苛环境中稳定工作。
    - 优异的温度稳定性:工作温度范围广,适应不同应用环境。
    - 低直流电阻(DCR):降低功率损耗,提高效率。

    应用案例和使用建议


    这些共模扼流圈可以广泛应用于开关电源、变频器和通信设备中,以减少电磁干扰。使用时应注意以下几点:
    - 环境温度:确保安装环境温度不超出其工作范围。
    - 布局设计:合理布局共模扼流圈和其他元件,避免相互干扰。
    - 散热措施:在高负载条件下需要考虑有效的散热设计。

    兼容性和支持


    PH9455.XXXNL 系列共模扼流圈与常见的 PCB 布局和标准组件高度兼容。如果您需要进一步的技术支持或订购信息,请联系 Pulse Electronics 的销售代表或访问其官方网站。

    常见问题与解决方案


    - 问题:在高电流条件下发热严重。
    - 解决办法:检查布线布局,增加散热片或改善散热措施。
    - 问题:阻抗不符合预期。
    - 解决办法:重新计算所需的电感值并选择合适的型号。
    - 问题:共模噪声抑制效果不佳。
    - 解决办法:检查共模扼流圈的位置和布线,确认安装正确无误。

    总结和推荐


    PH9455.XXXNL 系列共模扼流圈具有广泛的电感范围、高耐压能力和良好的温度稳定性。其独特的优势使其成为各种应用场合的理想选择。我们强烈推荐该系列产品,尤其是在需要高性能电磁干扰抑制的应用场景中。为了获取最佳效果,请确保遵循正确的安装和使用建议。

PH9455.155NL参数

参数
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 1.8KΩ@ 10MHz
电感值 1.62mH@ 10 MHz
直流电阻 3.2mΩ
额定电流 19A
长*宽*高 30mm*19mm*28mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

PH9455.155NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PH9455.155NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 共模滤波器 PULSE ELECTRONICS PH9455.155NL PH9455.155NL数据手册

PH9455.155NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 6.0824 ¥ 51.5175
45+ $ 5.3781 ¥ 44.7163
90+ $ 5.3508 ¥ 44.4898
135+ $ 4.6428 ¥ 38.5825
270+ $ 4.4827 ¥ 36.7088
540+ $ 4.4447 ¥ 36.3978
1035+ $ 4.4226 ¥ 36.2164
2520+ $ 4.4226 ¥ 36.2164
库存: 315
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 257.58
