PA2747NL

产品分类: 共模滤波器
厂牌: PULSE ELECTRONICS
产品描述: 7A 2 61μH 2.9mΩ 板安装,水平安装,贴片安装 12.9mm*12.7mm*5.6mm
供应商型号: PA2747NL
供应商: Master
标准整包数: 40

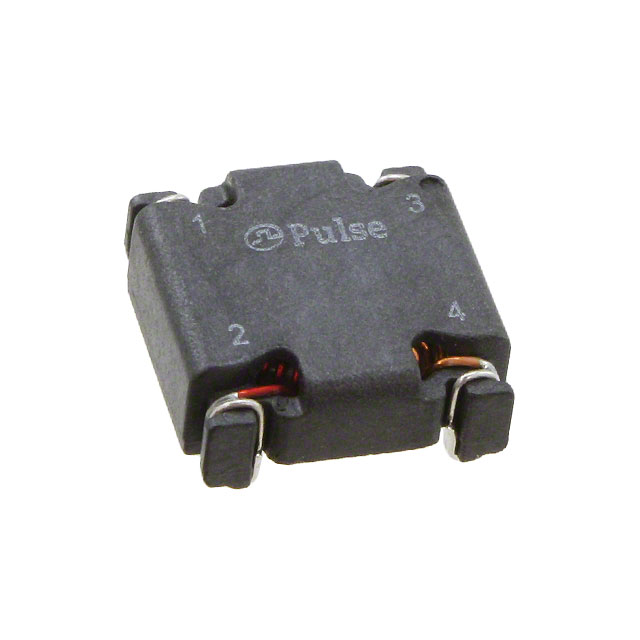

PULSE ELECTRONICS 共模滤波器 PA2747NL

PA2747NL概述

    SMT Common Mode Chokes 技术手册

    产品简介


    SMT Common Mode Chokes(共模电感)是一种广泛应用于电源和信号线上的电子元器件,主要用于抑制电磁干扰(EMI)。这些电感器通过提供高阻抗来过滤出共模噪声,从而提高系统的稳定性和可靠性。它们被广泛应用于各种电子设备,如开关电源、数据通信系统、汽车电子、医疗设备和工业控制等领域。

    技术参数


    SMT Common Mode Chokes 提供了丰富的型号选择,以满足不同电流和封装需求。以下是部分典型型号的技术规格:
    | 部件号 | 额定电流 (Irated) | 每绕组电感 (uH) | 每绕组电阻 (mΩ) | 泄漏电感 (uH) | 典型自共振频率 (SRF) | 典型自共振阻抗 (Ω) | 平台名称 | 封装尺寸 (mm) | 重量 (g) | 管装数量 | 带卷数量 |
    |
    | PA2741NL | 1 | 397 | 92 | 0.6 | 1500 | 20 | High Shasta | 9.1 x 8.9 x 7.9 | 0.6 | 50 | 400 |
    | PE-53914NL | 0.5 | 13200 | 850 | - | 6500 | 0.19 | LCCI-37-2 | 16.4 x 14.2 x 8.9 | 2.3 | 30 | 500 |
    | PA2742NL | 1.8 | 1125 | 55 | 3 | 4 | 3200 | Polecat | 12.7 x 12.7 x 5.6 | 1.6 | 40 | 500 |
    注:
    - 额定电流 (Irated) 是基于温度上升的基准,表示将引起典型温度上升 55°C 的有效电流。
    - 所有电感值显示均为标称值,误差为 ±35% 除非带 号标记,这表明电感值为最小值。
    - 泄漏电感值显示为最小值,除非带 号标记,这表明值为典型值。

    产品特点和优势


    - 宽范围的额定电流:从 0.5Arms 到 20Arms,适用于多种电流要求的应用。
    - 高阻抗特性:能够在高频下提供良好的噪声抑制效果。
    - 广泛的封装选项:多种尺寸可选,适应不同的设计需求。
    - 优异的环境耐受性:工作温度范围从 -40°C 到 125°C,适用于恶劣环境。

    应用案例和使用建议


    SMT Common Mode Chokes 能够有效地用于电源线和信号线的噪声抑制。例如,在开关电源中,它可以滤除输入端和输出端的共模噪声,从而保证系统的稳定性。在实际应用中,用户应确保选择合适的型号以满足具体需求,并遵循正确的电路连接方式,避免过载导致的损坏。

    兼容性和支持


    - 兼容性:SMT Common Mode Chokes 具有良好的通用性,可以与各种类型的电路板和其他元器件良好兼容。
    - 支持:用户可以联系 Pulse Electronics 提供的技术支持团队,获取产品使用和技术方面的帮助。

    常见问题与解决方案


    - 问题1:产品无法达到预期的噪声抑制效果。
    - 解决方案:检查产品型号是否符合应用需求,确认安装时遵循正确的方法,包括连接方式和电路布局。
    - 问题2:产品出现过热现象。
    - 解决方案:确保产品安装环境符合规定的温度范围,检查电路负载是否超出了额定电流。

    总结和推荐


    SMT Common Mode Chokes 是一款高性能、高可靠性的噪声抑制器件。其广泛的电流范围、灵活的封装选项以及优异的环境适应性使其成为多种应用的理想选择。我们强烈推荐用户根据具体需求选择合适的型号,并遵循正确的使用方法以获得最佳效果。如果您有任何疑问,欢迎随时联系我们以获取技术支持。

PA2747NL参数

参数
电感值 61μH
直流电阻 2.9mΩ
额定电流 7A
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 -
长*宽*高 12.9mm*12.7mm*5.6mm
安装方式 板安装,水平安装,贴片安装
零件状态 在售
包装方式 管装

PA2747NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA2747NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 共模滤波器 PULSE ELECTRONICS PA2747NL PA2747NL数据手册

PA2747NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 1.2064 ¥ 10.2178
280+ $ 1.0737 ¥ 8.927
520+ $ 1.0061 ¥ 8.1305
1000+ $ 0.8968 ¥ 7.4522
2520+ $ 0.8883 ¥ 7.2744
5000+ $ 0.883 ¥ 7.2312
7520+ $ 0.8788 ¥ 7.1966
10000+ $ 0.8788 ¥ 7.1966
库存: 1840
起订量: 40 增量: 0
交货地:
最小起订量为:40
合计: ¥ 408.71
