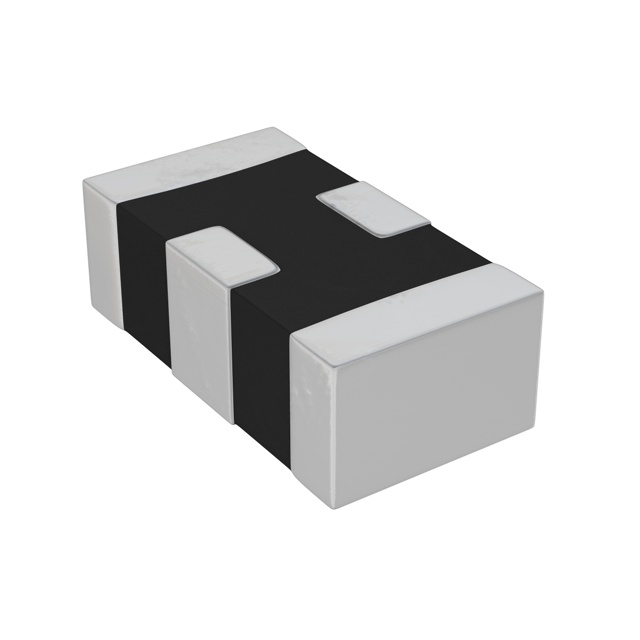

CX0603MRX7R6BB104

产品分类: 电容馈通器
厂牌: PULSE ELECTRONICS
产品描述: 10V 125°C 100nF X7R 0603 贴片安装
供应商型号: 4349715
供应商: 海外现货
标准整包数: 10
PULSE ELECTRONICS 电容馈通器 CX0603MRX7R6BB104

CX0603MRX7R6BB104概述

    X2Y EMI Filters 技术手册

    产品简介


    X2Y EMI 滤波电容器是一款专为抑制电磁干扰(EMI)而设计的高性能电容器。它适用于广泛的工业和消费电子产品中,尤其在需要高效抑制电磁干扰的应用场合。该产品系列提供多种电压等级和尺寸选择,能够满足不同应用场景的需求。除了基本的电源旁路和去耦功能外,这些电容器还广泛应用于高速数据过滤、直流电机和电动车辆等领域。

    技术参数


    以下是X2Y EMI滤波电容器的关键技术参数:
    - 电压范围: 从6.3VDC到500VDC。
    - 尺寸: 可选尺寸包括EIA标准的0402到1812。
    - 频率响应: 有效衰减范围从100KHz到17GHz。
    - 电气特性:
    - 温度系数: NP0型为0±30ppm/°C,X7R型为±15%。
    - 介电强度: 额定电压小于等于100VDC时,过压耐受值为2.5倍额定电压;额定电压为500VDC时,过压耐受值为1.5倍额定电压。
    - 损耗因子: 最大值为0.1%。
    - 绝缘电阻: 小于等于0.047μF时,最小绝缘电阻为1000 ΩF或100 GΩ,取较小值;大于0.047μF时,最小绝缘电阻为500 ΩF或10 GΩ,取较小值。

    产品特点和优势


    X2Y EMI滤波电容器具有以下几个显著特点:
    - 广泛的适用性: 从消费电子到工业设备,再到电动车辆,几乎涵盖了所有需要EMI抑制的应用。
    - 高性能的EMI抑制: 在高频段如100KHz到17GHz范围内,可以实现高效的噪声抑制。
    - 多功能性: 可用于单端和差分信号传输系统中。
    - 符合行业标准: 多种型号已通过AEC-Q200汽车资格认证。

    应用案例和使用建议


    X2Y EMI滤波电容器在以下场景中有广泛应用:
    - 电源旁路和去耦: 如在FPGA、ASIC和微处理器的电源电路中。
    - 高速数据过滤: 例如在数据通信系统中。
    - 工业自动化: 在直流电机和驱动器中。
    - 医疗电子: 用于医疗器械的EMI抑制。
    - 无线充电: 确保充电过程中电磁干扰的有效控制。
    使用建议:
    1. 设计优化: 使用Johanson提供的在线工具S21 Plotter进行组件选择和布局设计,以确保最佳的EMI抑制效果。
    2. 布局注意事项: 仔细规划PCB布局,确保关键组件(如X2Y滤波电容器)放置得当,避免噪声源。

    兼容性和支持


    - 兼容性: X2Y EMI滤波电容器与多种电子元器件和设备兼容。
    - 技术支持: Johanson Dielectrics公司提供专业的工程团队支持,包括问题识别、设计指导和布局优化。

    常见问题与解决方案


    1. 问题: 如何正确选择合适的电容器?
    - 解决方案: 使用S21 Plotter工具,根据具体应用要求选择合适的电容值和尺寸。
    2. 问题: 如何优化PCB布局?
    - 解决方案: 咨询Johanson的技术支持团队,进行专业布局审核和优化建议。

    总结和推荐


    X2Y EMI滤波电容器以其出色的EMI抑制能力和广泛的应用范围,成为众多电子产品的理想选择。对于那些寻求高效、可靠EMI解决方案的工程师来说,这款产品无疑是值得考虑的首选之一。因此,强烈推荐使用X2Y EMI滤波电容器来提升产品的EMI性能。

CX0603MRX7R6BB104参数

参数
额定电压-DC 10V
额定电流 -
电容容差 -
最大工作温度 125°C
电容值 100nF
插入损耗 -
螺纹尺寸 -
最小工作温度 -
直流电阻 -
温度系数 X7R
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

CX0603MRX7R6BB104厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

CX0603MRX7R6BB104数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 电容馈通器 PULSE ELECTRONICS CX0603MRX7R6BB104 CX0603MRX7R6BB104数据手册

CX0603MRX7R6BB104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.9944
100+ ¥ 0.8399
500+ ¥ 0.8063
1000+ ¥ 0.7525
2000+ ¥ 0.7391
4000+ ¥ 0.7257
20000+ ¥ 0.7257
40000+ ¥ 0.7257
库存: 1102
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 9.94
直接购买
加入购物车
