PA2754NL

产品分类: 共模滤波器
厂牌: PULSE ELECTRONICS
产品描述: 10A 2 215μH 3.75mΩ 水平安装,贴片安装 19.05mm*20.7mm*11.18mm
供应商型号: 4127205
供应商: 海外现货
标准整包数: 1

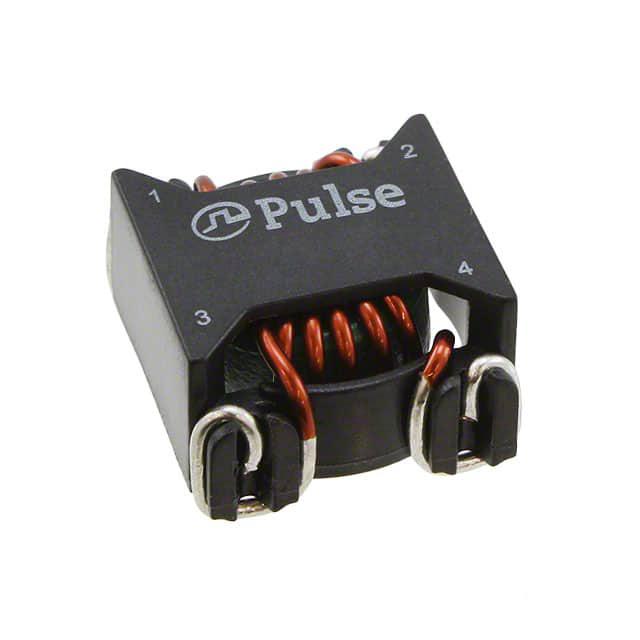

PULSE ELECTRONICS 共模滤波器 PA2754NL

PA2754NL概述

    电子元器件技术手册:SMT共模扼流圈

    产品简介


    SMT共模扼流圈(Surface Mount Technology Common Mode Chokes)是专为电源和信号线提供电磁干扰(EMI)滤波功能的电子元件。它们广泛应用于各种数字电路、通信设备、汽车电子以及工业自动化系统中。这类产品具有高频率响应和低功耗的特点,能够有效地抑制共模噪声,从而提升系统的整体稳定性和可靠性。

    技术参数


    下表汇总了各类SMT共模扼流圈的技术规格:
    | 零件编号 | Irated(A) | Inductance(uH) | DCR(mΩ) | 泄漏电感(uH) | SRF(MHz) | SRF阻抗(Ω) | 平台名称 | 封装尺寸(mm) | 重量(克) | 每管数量 | 每盘数量 |
    |
    | PE-53914NL | 0.5 | 13200 | 850 | 0.19 | 6500 | - | LCCI-37-2 | 16.4 x 14.2 x 8.9 | 2.3 | 30 | 500 |
    | PA2742NL | 1 | 397 | 92 | 0.6 | 1500 | - | High Shasta | 9.1 x 8.9 x 7.9 | 0.6 | 50 | 400 |
    | PE-53913NL | 1 | 6000 | 450 | - | 6000 | - | LCCI-37-2 | 16.4 x 14.2 x 8.9 | 2.3 | 30 | 500 |
    | PA2741NL | 1.1 | 94 | 30 | 0.3 | 1500 | - | Low Shasta | 9.1 x 8.9 x 3.8 | 0.3 | 60 | 125 |

    产品特点和优势


    1. 广泛的额定电流范围:SMT共模扼流圈支持0.5Arms到20Arms的额定电流,满足不同应用场景的需求。
    2. 高耐压:产品具有1500Vrms的电介质强度,在确保安全的同时,能够承受较高的电压波动。
    3. 优良的温度适应性:产品可以在-40°C至125°C的温度范围内正常工作,适合各种恶劣环境。
    4. 高效的EMI滤波能力:SMT共模扼流圈能有效抑制共模噪声,提高系统的抗干扰能力。
    5. 多样化的封装选择:提供多种尺寸的封装,便于灵活布局和安装。

    应用案例和使用建议


    这些SMT共模扼流圈在多个领域的应用场景中表现优秀,例如:
    - 数字电路:用于滤除电源输入端的高频噪声,提高系统的稳定性和可靠性。
    - 通信设备:如路由器、交换机等设备的电源线路滤波,避免干扰其他网络设备。
    - 汽车电子:确保车载电子设备的电磁兼容性,减少外界干扰。
    - 工业自动化:在复杂工况下保持系统的稳定性。
    使用建议:
    - 选择合适的型号:根据具体应用场景的电流需求和电压等级选择合适的型号。
    - 良好的散热设计:由于共模扼流圈在工作中会发热,建议采用适当的散热措施以延长使用寿命。

    兼容性和支持


    SMT共模扼流圈适用于多种标准的电路板制造工艺,并且可以进行定制化生产以满足特殊需求。厂家提供了详细的技术支持和售后服务,确保客户能够顺利安装和使用。

    常见问题与解决方案


    1. 噪声过滤效果不佳
    - 解决方案:检查是否正确选择了合适的额定电流和电感值;确认安装过程中的焊接质量。

    2. 温度过高
    - 解决方案:增加散热片或者改进散热结构,确保良好的散热条件。

    总结和推荐


    SMT共模扼流圈作为高性能的电磁干扰滤波器,在多种应用场景中表现出色。其宽广的工作电流范围、优异的温度适应性以及高效的噪声抑制能力使其在市场上具有很强的竞争力。对于需要高度稳定性和可靠性的应用场景,强烈推荐使用此类产品。

PA2754NL参数

参数
阻抗 -
电感值 215μH
直流电阻 3.75mΩ
额定电流 10A
线路数量 2
额定电压-AC -
额定电压-DC -
长*宽*高 19.05mm*20.7mm*11.18mm
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 管装

PA2754NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA2754NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 共模滤波器 PULSE ELECTRONICS PA2754NL PA2754NL数据手册

PA2754NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.2049
10+ ¥ 9.9929
100+ ¥ 9.8145
500+ ¥ 9.8145
1000+ ¥ 9.636
2000+ ¥ 9.636
4000+ ¥ 9.636
库存: 668
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.2
