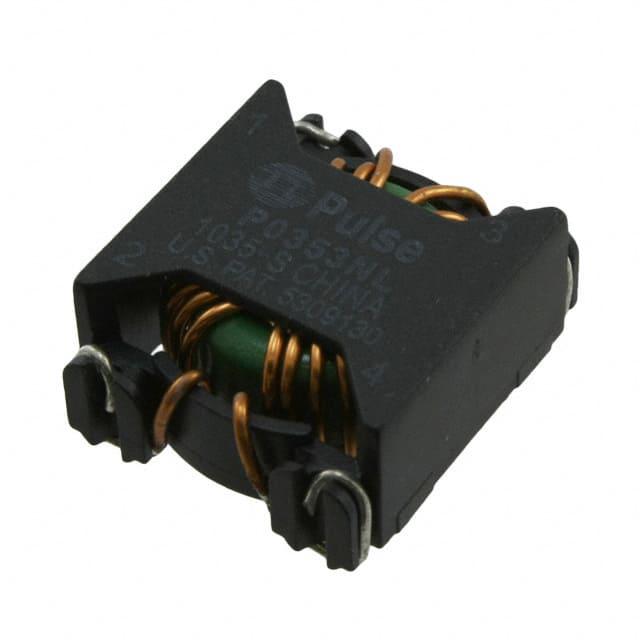

P0353NL

产品分类: 共模滤波器
厂牌: PULSE ELECTRONICS
产品描述: 220V 50V 5.6A 2 590μH 300mΩ 21mΩ LCCI-50 水平安装,贴片安装 19.56mm*17.02mm*9.91mm
供应商型号: UA-P0353NL
供应商: 海外现货
标准整包数: 30
PULSE ELECTRONICS 共模滤波器 P0353NL

P0353NL概述

    电子元器件产品技术手册解析:SMT Common Mode Chokes

    1. 产品简介


    SMT Common Mode Chokes(表面贴装共模扼流圈)是一种专门设计用于高频噪声抑制的电子元器件。它们通常应用于电源和信号线路上,以减少共模干扰对设备性能的影响。这种产品广泛应用于消费电子、通信设备、工业自动化以及汽车电子等领域,能够有效提高系统的电磁兼容性(EMC)。

    2. 技术参数


    以下是该系列产品的关键技术参数:
    | 参数名称 | 具体数值 |

    | 工作电流范围 | 1.22A 至 14.0A |
    | 感应系数(mH) | 0.22 至 1.47 |
    | 直流电阻(mΩ) | 60 至 110 |
    | 额定温度范围 | -40°C 至 +120°C |
    | 绝缘强度 | 1000VRMS(连续380VRMS) |
    | 封装形式 | Big Foot, HCCI-68, LCCI-50, Polecat |

    3. 产品特点和优势


    - 高性能滤波:通过高频段的高阻抗特性,有效抑制共模干扰。
    - 宽广的电流范围:满足不同应用场景的需求,从低功耗到大功率设备均适用。
    - 小型化设计:提供多种封装尺寸,便于集成于紧凑型电路板上。
    - 可靠绝缘:具备优异的绝缘性能,在高压环境下仍能稳定运行。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于DC/DC转换器中,确保系统在各种恶劣条件下都能正常工作;同时被用作便携式设备内部电源线路保护组件。
    - 使用建议:根据实际需求选择合适的型号;安装时需注意正确放置位置及方向,避免影响整体效果。

    5. 兼容性和支持


    此系列产品与市场上主流的SMT加工工艺完全兼容,并且支持标准的Tape & Reel包装方式。Pulse Electronics公司为客户提供全面的技术支持服务,包括但不限于样品申请、定制化开发和技术咨询等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法达到预期滤波效果 | 确认所选型号是否适合当前系统配置 |
    | 温度过高 | 检查散热措施是否到位 |
    | 不良焊接现象 | 使用适当温度曲线进行回流焊操作 |

    7. 总结和推荐


    综上所述,Pulse Electronics推出的SMT Common Mode Chokes凭借其卓越的技术指标和灵活的应用适应性,在众多行业中展现出强大的竞争力。如果您正在寻找一款既能提升产品质量又能降低开发成本的理想解决方案,则强烈推荐考虑这一系列产品。无论是在研发阶段还是生产过程中,它们都将为您提供强有力的支持。

P0353NL参数

参数
线路数量 2
额定电压-AC 50V
额定电压-DC 220V
阻抗 300mΩ
电感值 590μH
直流电阻 21mΩ
额定电流 5.6A
长*宽*高 19.56mm*17.02mm*9.91mm
通用封装 LCCI-50
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘,管装

P0353NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

P0353NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 共模滤波器 PULSE ELECTRONICS P0353NL P0353NL数据手册

P0353NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 0.9263 ¥ 7.762
300+ $ 0.905 ¥ 7.5839
660+ $ 0.8775 ¥ 7.3535
1350+ $ 0.84 ¥ 7.0392
库存: 2002
起订量: 150 增量: 30
交货地:
最小起订量为:30
合计: ¥ 232.86
直接购买
加入购物车
