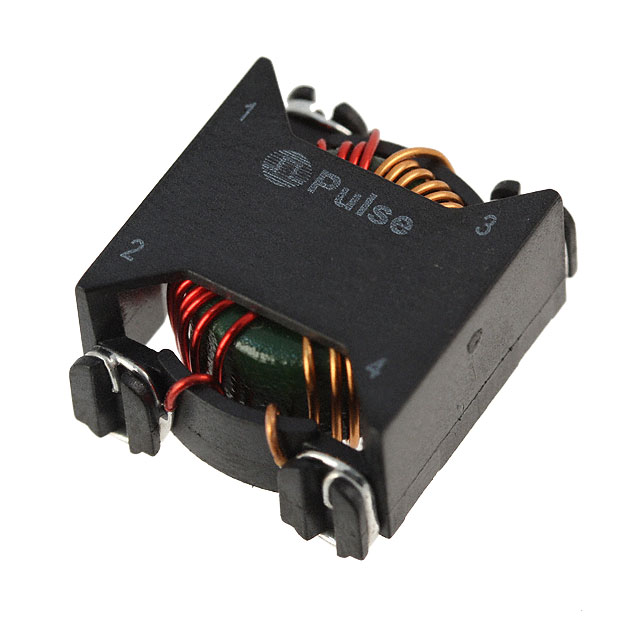

P0421NLT

产品分类: 共模滤波器
厂牌: PULSE ELECTRONICS
产品描述: 3.3A 2 220μH 60mΩ LCCI-50 水平安装,贴片安装 19.56mm*17.02mm*9.91mm
供应商型号: J-PULS-0003830
供应商: Chip1stop
标准整包数: 1
PULSE ELECTRONICS 共模滤波器 P0421NLT

P0421NLT概述

    SMT Common Mode Chokes:产品概述与技术手册解析

    产品简介


    SMT Common Mode Chokes(表面贴装共模电感器)是一类广泛应用于各种电路设计中的电子元器件。它们通过抑制电流中的共模噪声,提高电路的稳定性和可靠性。这类电感器支持的电流范围为0.5A到20A,适用于电信、工业控制、汽车电子以及消费电子产品等领域。产品型号多样,包括但不限于PA2741NL, PA2742NL, PE-53914NL等。

    技术参数


    以下是SMT Common Mode Chokes的关键技术规格与性能参数,详细信息如下表所示:
    | Part Number | Irated (Arms or Adc) | Inductance (uH +/-35%) | DCR per Winding (mΩ Max) | Leakage Inductance (uH Min) | Typical SRF (MHz) | Typical Impedance at SRF (Ω) | Platform Name | Package Size (mm Max) | Weight (grms) | Quantity In Tube | Quantity in T&R |
    |
    | PA2741NL | 1 | 397 | 92 | 0.6 | 1500 | 150 | High Shasta | 9.1 x 8.9 x 7.9 | 0.6 | 50 | 400 |
    | PE-53914NL | 0.5 | 13200 | 850 | - | 6500 | 0.19 | LCCI-37-2 | 16.4 x 14.2 x 8.9 | 2.3 | 30 | 500 |
    | PA2748NL | 1.8 | 1125 | 55 | 3 | 4 | 3200 | Polecat | 12.7 x 13.2 x 5.6 | 1.6 | 40 | 500 |
    注:Irated 表示额定电流;Inductance 值为标称值,除非有星号标识,表示最小值;Leakage Inductance 为最小值,除非有星号标识,表示典型值。

    产品特点和优势


    SMT Common Mode Chokes具有以下显著特点:
    1. 宽泛的封装尺寸:适用于不同类型的电路设计需求。
    2. 优异的温度适应性:能够在-40°C至125°C的温度范围内正常工作。
    3. 高电气性能:低直流电阻(DCR),可有效降低损耗并提高效率。
    4. 出色的共模噪声抑制能力:保证了电子系统的稳定运行。
    5. 广泛的电流选择范围:从0.5A到20A,满足不同应用场景的需求。

    应用案例和使用建议


    1. 电信设备:在高频通信系统中,用于减少信号线间的干扰。
    2. 工业自动化:在伺服驱动器和其他控制设备中,抑制共模干扰以确保精确控制。
    3. 汽车电子:如ECU、传感器等组件中,帮助提高电子系统的可靠性和抗干扰能力。
    使用建议:
    - 确保正确连接引脚,特别是对于PA2741NL和PA2742NL,需要将相应的引脚短接以形成单个绕组。
    - 考虑电源线中的电流负载,选择合适的Irated型号以确保良好的电气性能和散热效果。
    - 在特定的应用环境中,需评估工作温度和环境条件对电感器性能的影响。

    兼容性和支持


    - 大多数型号可提供Tape & Reel包装(如PA2741NL可选PA2741NLT),符合行业标准EIA481。
    - 脉冲电子公司提供全面的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:共模电感器过热
    - 解决方案:检查电流是否超过额定值,适当降额使用或增加散热措施。
    2. 问题:频率响应异常
    - 解决方案:确认接线是否正确,确保所有绕组都按要求短接。如果仍有问题,可能需要更换产品或联系技术支持。

    总结和推荐


    总体而言,SMT Common Mode Chokes凭借其宽泛的电流范围、出色的温度适应性以及卓越的共模噪声抑制能力,在多个应用领域内展现出极高的价值。建议在需要高效共模干扰抑制的电子系统中优先选用此类电感器。

P0421NLT参数

参数
阻抗 -
电感值 220μH
直流电阻 60mΩ
额定电流 3.3A
线路数量 2
额定电压-AC -
额定电压-DC -
长*宽*高 19.56mm*17.02mm*9.91mm
通用封装 LCCI-50
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装
