首页  >  产品百科  >  PE-53914NLT

PE-53914NLT

产品分类: 共模滤波器
厂牌: PULSE ELECTRONICS
产品描述: 250V 500mA 2 13.2mH(Min) 850mΩ 水平安装,贴片安装 16.38mm*14.22mm*8.89mm
供应商型号: PE-53914NLT
供应商: 国内现货
标准整包数: 1

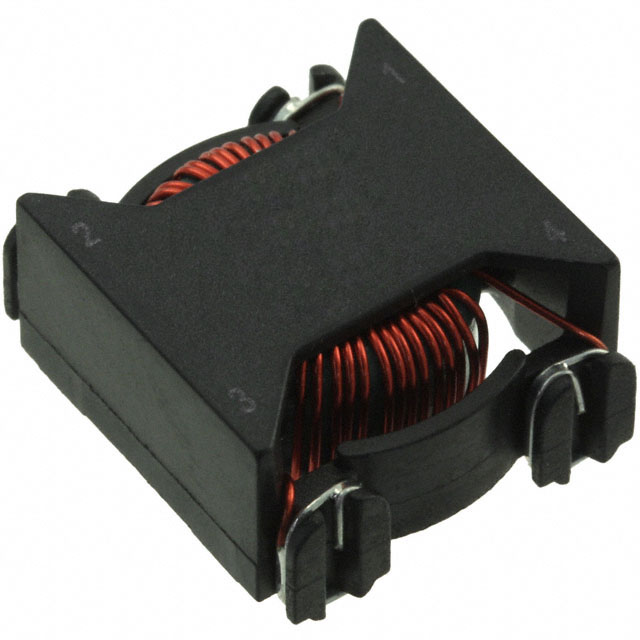

PULSE ELECTRONICS 共模滤波器 PE-53914NLT

PE-53914NLT概述

    高质量文章:SMT Common Mode Inductors —— SPM200762(02/19)技术手册

    1. 产品简介


    SMT Common Mode Inductors 是脉冲电子公司推出的一系列表面贴装式共模电感器。这类产品广泛应用于电源管理、通信系统、汽车电子等领域。通过采用先进的电磁屏蔽技术和低阻抗设计,这些共模电感器能够有效抑制电磁干扰(EMI),保证电路系统的稳定运行。

    2. 技术参数


    以下是从技术手册中提取出的主要技术参数和规格:
    | 产品型号 | 电感量 (mH) MIN | 额定电流 (A) | 最大直流电阻 (mΩ) | 典型自谐振频率 (MHz) |

    | PE-53914NL | 13.2 | 0.50 | 850 | 0.3 |
    | PE-53913NL | 6.0 | 1.00 | 450 | 0.5 |
    | PE-53912NL | 1.8 | 2.50 | 80 | 2.2 |
    | PE-53911NL | 0.9 | 1.50 | 60 | 2 |
    | PE-53910NL | 0.6 | 3.60 | 50 | 4 |
    工作环境
    - 工作温度范围:-40°C 至 +125°C
    - 额定电压:250Vac
    包装及外观尺寸
    - 尺寸代码:LCCI-37 或 LCCI-50
    - 重量:2.4g(LCCI-37)或 5.2g(LCCI-50)
    - 包装形式:盘装或带状卷盘(可选)

    3. 产品特点和优势


    SMT Common Mode Inductors 系列产品具有以下优势:
    - 高耐温性能:在宽广的温度范围内保持稳定性能。
    - 低阻抗设计:降低信号传输过程中的损耗,提高能效。
    - 卓越的屏蔽效果:有效抑制电磁干扰,提升系统可靠性。
    - 兼容 RoHS 标准:所有型号均符合环保要求,适用于全球市场。
    - 可定制包装:提供多种包装选项以满足不同需求,便于生产自动化。

    4. 应用案例和使用建议


    这些共模电感器在电源管理系统、网络通信设备和汽车电子领域有着广泛应用。具体而言,在电源管理系统中,它们能够帮助滤除电网中的噪声,确保设备正常工作;在网络通信设备中,可以显著改善信号传输质量,减少误码率。
    使用建议:
    - 根据具体应用场景选择合适的电感量型号。
    - 在组装过程中,应遵循制造商提供的装配指南,避免错误接线导致性能下降。
    - 定期进行测试,确保产品性能始终处于最佳状态。

    5. 兼容性和支持


    - 兼容性:本系列产品与常见的 PCB 板材和焊接工艺完全兼容。
    - 技术支持:脉冲电子公司为客户提供全方位的技术支持服务,包括技术咨询、样品供应和定制化解决方案。

    6. 常见问题与解决方案


    Q1:如何判断共模电感器是否损坏?
    - A1:可以通过测量其电感量和直流电阻来判断。如果测量值偏离手册中的标准值,则说明可能存在故障。
    Q2:如何提高信号传输质量?
    - A2:确保正确安装并选用适当的电感器型号,同时注意避免引入外部干扰源。

    7. 总结和推荐


    总体而言,SMT Common Mode Inductors 系列产品凭借其出色的性能表现和广泛的适用性,在众多应用场景中展现出强大竞争力。对于需要高效电磁干扰抑制的场合,本系列电感器无疑是理想的选择。强烈推荐各行业设计师和工程师们考虑将其纳入设计方案中,以获得更优异的产品体验。

PE-53914NLT参数

参数
额定电流 500mA
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 13.2mH(Min)
直流电阻 850mΩ
长*宽*高 16.38mm*14.22mm*8.89mm
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

PE-53914NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53914NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 共模滤波器 PULSE ELECTRONICS PE-53914NLT PE-53914NLT数据手册

PE-53914NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 4.3556
库存: 413
起订量: 77 增量: 1
交货地:
最小起订量为:50
合计: ¥ 217.78
直接购买
加入购物车
