首页  >  产品百科  >  PE-53912

PE-53912

产品分类: 共模滤波器
厂牌: PULSE ELECTRONICS
产品描述: 250V 2.5A 2 1.8mH(Min) 80mΩ 贴片安装 19.56mm*17.018mm*9.9mm
供应商型号: CSCS-PE-53912
供应商: 海外现货
标准整包数: 1

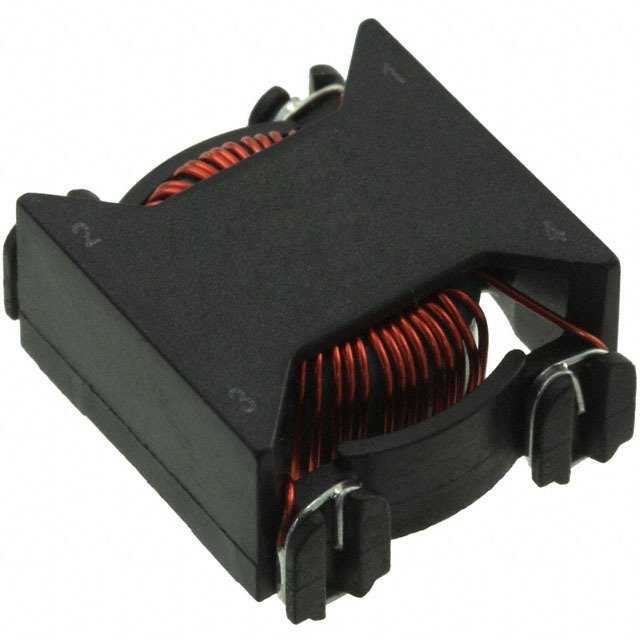

PULSE ELECTRONICS 共模滤波器 PE-53912

PE-53912概述

    高质量文章:SMT Common Mode Inductors 产品技术手册解析

    1. 产品简介


    SMT(表面贴装技术)共模电感是专门设计用于高频电路中的关键电子元件,广泛应用于通信设备、工业控制、汽车电子以及消费电子等领域。这些电感器以其出色的抗电磁干扰(EMI)能力、高效的电流处理能力和良好的散热性能而闻名。
    本系列共模电感产品提供多种型号选择,涵盖了从0.5A到3.6A的额定电流范围,适合不同应用场景的需求。此外,它们符合250VAC的额定电压要求,并采用低RFI(射频干扰)设计,确保稳定的信号传输。

    2. 技术参数


    以下是各型号的具体技术参数汇总:
    | 型号 | 额定电流 (A) | 最大直流电阻 (mΩ) | 自谐振频率 (MHz) | 典型阻抗曲线 |

    | PE-53914NL | 0.50 | 850 | 0.3 | LCCI-37 |
    | PE-53913NL | 1.00 | 450 | 0.5 | LCCI-37 |
    | PE-53912NL | 2.50 | 80 | 2.2 | LCCI-50 |
    | PE-53911NL | 1.50 | 60 | 2.0 | LCCI-37 |
    | PE-53910NL | 3.60 | 50 | 4.0 | LCCI-50 |
    其他关键参数:
    - 包装方式:支持Tape & Reel包装(通过添加“T”后缀实现)。
    - 尺寸和重量:LCCI-37型的长宽高分别为14.22mm × 16.38mm × 8.89mm,重量为2.4克;LCCI-50型的长宽高为17.02mm × 19.56mm × 9.90mm,重量为5.2克。
    - 兼容性:符合行业标准EIA481。

    3. 产品特点和优势


    - 高可靠性:额定电压达250VAC,适用于各种复杂的工作环境。
    - 低功耗设计:低直流电阻有效减少能量损耗,提高系统效率。
    - 优越的抗干扰性能:共模电感能够有效抑制高频噪声,保护电路免受电磁干扰影响。
    - 广泛的温度适应性:工作温度范围为-40°C至+130°C,确保在极端条件下稳定运行。

    4. 应用案例和使用建议


    典型应用场景:
    - 通信设备:如路由器、交换机等网络设备,用于过滤高频干扰。
    - 工业自动化:电机驱动器中使用,以保护电源模块不受过流冲击。
    - 汽车电子:车载信息娱乐系统,提升系统的信号稳定性。
    使用建议:
    1. 根据实际需求选择合适的额定电流和尺寸,确保最佳匹配。
    2. 在高温环境下使用时,注意保持良好的散热条件。
    3. 若需要RoHS合规版本,建议选用带“NL”后缀的产品。

    5. 兼容性和支持


    - 兼容性:本系列产品支持Tape & Reel包装,便于自动化生产线使用。
    - 技术支持:Pulse公司提供全方位的技术支持和服务,包括定制化设计和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 检查散热设计是否合理,增加风扇或散热片。 |
    | 共模电感安装后阻抗异常 | 确认焊接质量和接线是否正确。 |
    | 产品无法满足特定频率要求 | 选择更高自谐振频率的型号或重新设计电路。 |

    7. 总结和推荐


    总结:
    SMT Common Mode Inductors 系列产品凭借其卓越的技术参数和广泛应用场景,在电子元器件市场具有很强的竞争力。其独特的低功耗、高可靠性及良好的温度适应性使其成为各类高端电子设备的理想选择。
    推荐:
    对于需要高效能、高稳定性的电子工程师来说,这款产品无疑是首选之一。无论是通信设备还是工业控制领域,它都能提供可靠的性能保障。如果您正在寻找一款高性能且易于集成的共模电感,强烈推荐此系列!
    如需进一步了解或订购,请联系 Pulse 官方联系方式:
    - USA: 858 674 8100
    - Germany: 49 7032 7806 0
    - Shanghai: 86 21 54643211 / 2
    - Website: [www.pulseeng.com](http://www.pulseeng.com)

PE-53912参数

参数
额定电压-DC -
阻抗 -
电感值 1.8mH(Min)
直流电阻 80mΩ
额定电流 2.5A
线路数量 2
额定电压-AC 250V
长*宽*高 19.56mm*17.018mm*9.9mm
安装方式 贴片安装
包装方式 管装

PE-53912厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53912数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 共模滤波器 PULSE ELECTRONICS PE-53912 PE-53912数据手册

PE-53912封装设计

查看详情并下载
Symbol
Footprint
3D Model
