首页  >  产品百科  >  JK0-0136NL

JK0-0136NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA Thru-Hole 16 Terminal 1 Port Cat 5/Cat 6
供应商型号: UA-JK0-0136NL
供应商: 海外现货
标准整包数: 45

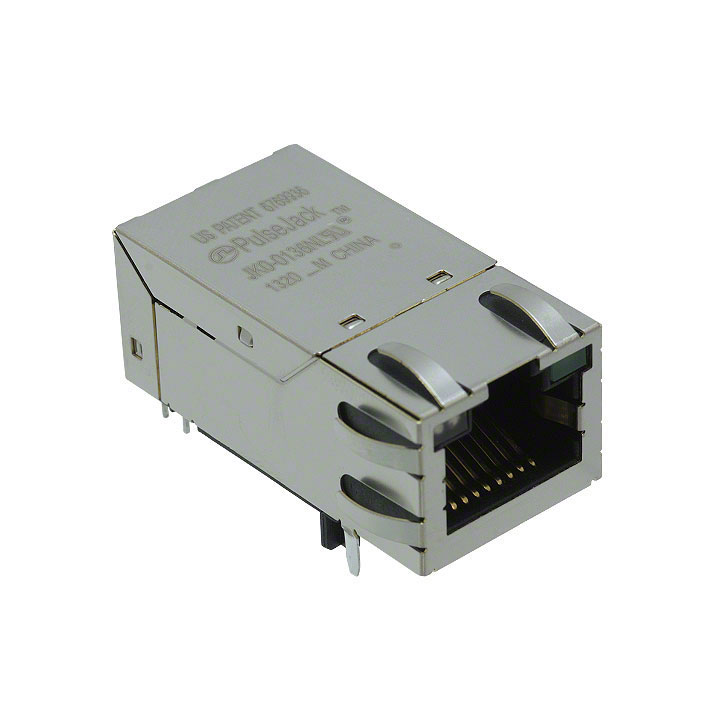

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JK0-0136NL

JK0-0136NL概述

    PulseJack™ Gigabit 技术手册综述

    产品简介


    PulseJack™ 是一款专为以太网应用设计的高性能单端口(1x1)RJ45集成连接模块(ICM)。其设计旨在支持网络接口卡(NIC)、主板上的局域网(LOM)以及PC应用。PulseJack™ 可以适配CAT 5和CAT 6及更高级别的非屏蔽双绞线(UTP),符合IEEE 802.3标准,并提供高抗电磁干扰(EMI)性能。其机械结构和电气规格均达到高标准要求,适用于多种工业和商业网络环境。

    技术参数


    - 插入损耗:在不同频率范围内的插入损耗(dB)具体如下:
    - TX/RX: 1-100 MHz: -1.0 dB;1-10 MHz: -20 dB;30 MHz: -16 dB;60-80 MHz: -12 dB;80-100 MHz: -10 dB;1-10 MHz: -40 dB;30-60 MHz: -35 dB;60-100 MHz: -30 dB;1-125 MHz: -30 dB;125-200 MHz: -20 dB
    - 电绝缘耐压:高达2250 VDC
    - 共模抑制:在典型值下可达20 dB以上
    - 串扰:在典型值下低于-30 dB
    - 回波损耗:在典型值下优于-10 dB
    - 直流电阻:100Ω ± 15Ω
    - 耐用性测试:拔插寿命超过750次,最大拔插力达5磅(约2.268公斤)

    产品特点和优势


    PulseJack™ 以其出色的抗干扰能力和高效的信号传输能力脱颖而出。它能够在广泛的频率范围内保持稳定的性能表现,并且具有较强的机械强度,确保了长期可靠的运行。其优越的抗干扰能力使得PulseJack™ 能够有效抑制电磁干扰,提高系统的稳定性和可靠性。此外,其兼容CAT 5和CAT 6电缆的能力也增加了其应用范围,使其成为现代网络基础设施的理想选择。

    应用案例和使用建议


    PulseJack™ 已经广泛应用于各种网络设备中,如路由器、交换机以及各种终端设备。针对CAT 5和CAT 6电缆的设计使其能够适应大多数现有的网络环境。在实际应用中,建议进行详细的系统需求分析,选择合适的型号来满足特定的应用需求。对于需要更高频段传输的应用场合,可以选择带有较高插入损耗指标的型号。同时,在布线过程中应注意电缆的质量和安装方式,以避免信号干扰和损耗。

    兼容性和支持


    PulseJack™ 设计时充分考虑了与现有网络设备的兼容性,可以在CAT 5和CAT 6等标准的非屏蔽双绞线(UTP)上正常工作。PulseElectronics公司为客户提供全面的技术支持和售后服务,包括产品咨询、技术指导以及售后维护等服务。客户可以通过官方网站或联系区域销售代表获取更多帮助和支持。

    常见问题与解决方案


    - 问题1: 插入损耗过高导致信号衰减严重
    - 解决方案: 检查电缆连接是否松动或损坏,并重新布线。确保所选型号适合应用环境中的频率要求。
    - 问题2: 设备无法正常通信
    - 解决方案: 确认所有连接器均已正确安装,并检查电源供应是否稳定。如有必要,更换新的连接模块。
    - 问题3: 频率响应不佳
    - 解决方案: 仔细核对电缆类型及其规格,确认符合应用要求。如仍存在问题,则考虑更换为具有更好性能的连接器型号。

    总结和推荐


    综上所述,PulseJack™ 在性能、可靠性和兼容性方面均表现出色,非常适合用于构建高速、低干扰的以太网系统。无论是家庭网络还是企业级数据中心,PulseJack™ 都能提供卓越的支持。强烈推荐在各类网络项目中采用这款连接模块,以提升系统的整体性能和稳定性。

JK0-0136NL参数

参数
长*宽*高 16.79mm(长度)*33.02mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JK0-0136NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JK0-0136NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JK0-0136NL JK0-0136NL数据手册

JK0-0136NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 4.9375 ¥ 41.3763
135+ $ 4.7125 ¥ 39.4908
315+ $ 4.325 ¥ 36.2435
库存: 1935
起订量: 45 增量: 45
交货地:
最小起订量为:45
合计: ¥ 1861.93
直接购买
加入购物车
