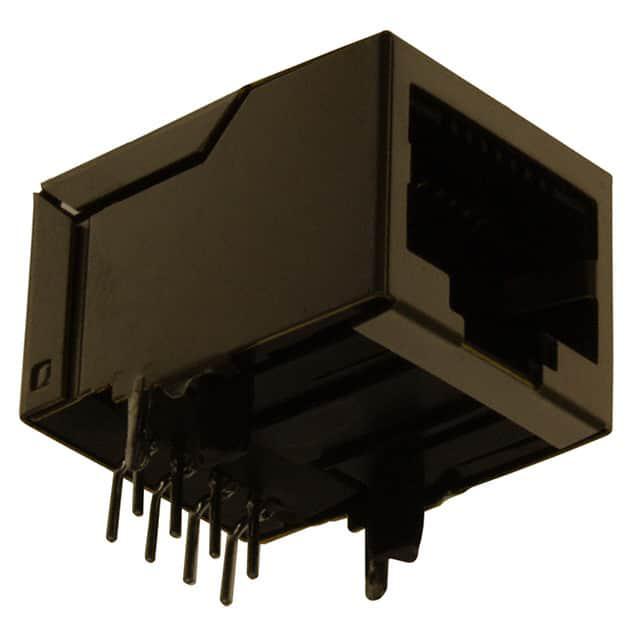

J0026D01NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 8 Terminal 1 Port Cat 5/Cat 6
供应商型号: J0026D01NL
供应商: Master
标准整包数: 30
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0026D01NL

J0026D01NL概述

    PulseJack™ 1x1 Tab-DOWN RJ45 技术手册

    1. 产品简介


    PulseJack™ 是一款专为高速以太网(Fast Ethernet)设计的RJ45接口模块。它具备集成磁性组件(ICM),可支持SOHO(小型办公室和家庭办公)、LAN-on-Motherboard(主板上的局域网)、Hub和Switch等多种应用场景。PulseJack™ 具有卓越的电气性能,特别适用于CAT 5和CAT 6类超五类及六类无屏蔽双绞线电缆(UTP)的应用场景。

    2. 技术参数


    - 峰值波峰焊接温度等级: 260°C
    - 电缆类型兼容性: 支持CAT 5 和 CAT 6 超五类及六类无屏蔽双绞线电缆(UTP)
    - IEEE 802.3 标准符合性: 满足或超过100Base-TX标准
    - 最小直流隔离度: ≥1500Vrms(根据IEEE 802.3要求)
    - 最大直流环路电感: 350 μH(8mA偏置电流)
    - 机械耐久性:
    - 插拔次数:≥750次
    - 插拔力:≤5磅(2.268公斤)
    - 保持力:≥20磅(9.072公斤)
    - 温度范围: -40°C 至 +85°C
    - 防潮等级: MSL 3
    - 电气规格:
    - 插入损耗(典型值): ≤-1 dB @ 1 MHz
    - 回波损耗(典型值): ≤-20 dB @ 1 MHz
    - 近端串扰(典型值): ≤-16 dB @ 1 MHz
    - 远端串扰(典型值): ≤-12 dB @ 1 MHz
    - 共模抑制比(典型值): ≥40 dB @ 1 MHz
    - 额定电压(典型值): 2250 VDC

    3. 产品特点和优势


    - 高性能集成磁性组件: 能够有效减少外部磁场干扰,确保信号传输质量。
    - 高可靠性: 经过严格的插拔测试,可承受至少750次插拔操作,且具有良好的耐久性和保持力。
    - 广泛的温度适应性: 在宽广的工作温度范围内表现稳定,适用于各种环境条件。
    - 环保认证: RoHS认证,符合环保要求。

    4. 应用案例和使用建议


    - 应用场景:
    - 家庭和企业网络中的SOHO路由器
    - 主板上的LAN-on-Motherboard设计
    - 网络交换机和集线器
    - 使用建议:
    - 确保连接电缆的质量,避免使用低质量或非标准电缆,以保证最佳性能。
    - 在安装过程中注意避免过度弯曲和扭曲,防止损坏。
    - 长期存放时,注意防潮处理,避免受潮。

    5. 兼容性和支持


    - 兼容性: 能够与CAT 5和CAT 6类型的无屏蔽双绞线电缆无缝连接,适用于多种网络设备。
    - 支持: 如需技术支持或产品信息,请联系Pulse Electronics公司 Americas - prodinfonetworkamericas@pulseelectronics.com 或 Asia - prodinfonetworkapac@pulseelectronics.com。

    6. 常见问题与解决方案


    - Q: 如何判断产品是否适合我现有的网络设置?
    - A: 请确认您的网络系统支持CAT 5或CAT 6标准,并参考本手册的技术参数进行对比。
    - Q: 产品无法正常工作怎么办?
    - A: 首先检查连接电缆和接头是否有损坏,再确认网络设置是否正确。如果问题仍然存在,建议联系技术支持获取帮助。

    7. 总结和推荐


    PulseJack™ 1x1 Tab-DOWN RJ45是一款高性能、高可靠性的网络接口模块,广泛应用于各类高速以太网应用场景。凭借其优异的电气性能和宽广的温度适应性,能够满足严苛的环境需求。对于需要高速稳定传输网络信号的场合,强烈推荐使用PulseJack™。

J0026D01NL参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J0026D01NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0026D01NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0026D01NL J0026D01NL数据手册

J0026D01NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 5.268 ¥ 43.801
60+ $ 4.8178 ¥ 40.058
120+ $ 4.4361 ¥ 36.8648
270+ $ 4.3128 ¥ 35.3179
510+ $ 4.2907 ¥ 35.1364
1020+ $ 4.2696 ¥ 34.9637
2520+ $ 4.2485 ¥ 34.7909
5010+ $ 4.2485 ¥ 34.7909
库存: 130
起订量: 30 增量: 0
交货地:
最小起订量为:30
合计: ¥ 1314.03
