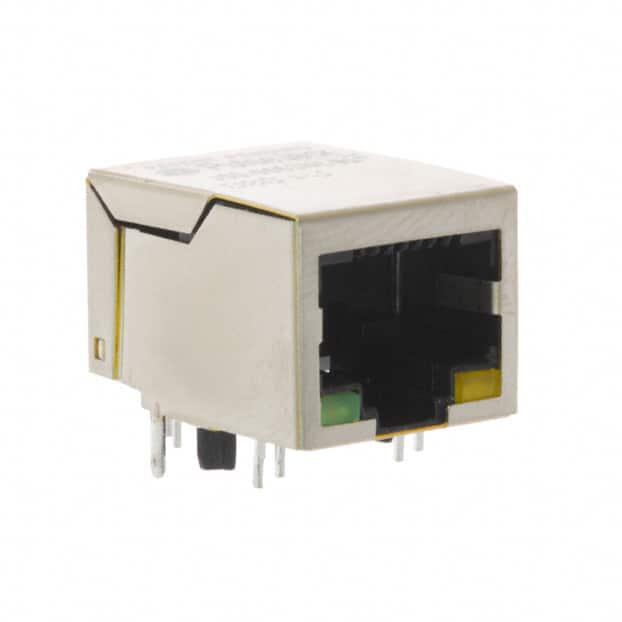

J00-0063NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5/Cat 6
供应商型号: 673-J00-0063NL
供应商: Mouser
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J00-0063NL

J00-0063NL概述


    产品简介


    StarJackTM 1x1 Tab-DOWN RJ45
    StarJackTM 是一款专为高集成度和成本敏感型消费应用设计的1x1 Tab-DOWN RJ45连接器,其内置磁性元件。这款连接器符合10/100 Base-TX标准,适用于ADSL调制解调器、有线调制解调器、机顶盒和视频点播等应用。连接器符合RoHS标准,具备卓越的电磁干扰抑制能力,适用于各种高速以太网电缆(CAT 5及更高级别)。

    技术参数


    | 参数 | 描述 |

    | 插入力 | 最大5磅(约2.268公斤) |
    | 拔出力 | 最大5磅(约2.268公斤) |
    | 使用寿命 | 至少750次插入和拔出 |
    | 保持力 | 最小20磅(约9.072公斤) |
    | RoHS合规性 | 符合 |
    | 插入损耗(BST Loss) | 最小值为-1 dB |
    | 近端串扰损耗(Crosstalk) | 最大值为-18 dB |
    | 共模噪声抑制(Common Mode Rejection) | 最小值为35 dB @ 1-30 MHz,30 dB @ 30-60 MHz,20 dB @ 60-100 MHz |
    | 高压隔离(Hipot) | 最大值为1500 Vrms |
    | 电气特性 | 满足IEEE 802.3规范,最小OCL为350 µH,偏置电流为8 mA |

    产品特点和优势


    StarJackTM 1x1 Tab-DOWN RJ45 的主要特点包括:
    - 高可靠性:采用坚固的设计,保证至少750次插拔的使用寿命。
    - 电磁干扰抑制:卓越的电磁干扰抑制能力,满足多种应用需求。
    - 高电气性能:满足IEEE 802.3规范要求,确保稳定的电气性能。
    - 成本效益:专为高集成度和成本敏感型应用设计,性价比高。
    - 环境适应性:适用于0°C至+70°C的工作温度范围,满足不同环境的需求。

    应用案例和使用建议


    应用场景
    - ADSL调制解调器:通过星型网络架构提供可靠的互联网接入。
    - 有线调制解调器:提供高速的数据传输能力。
    - 机顶盒:支持高清视频流传输,提升用户体验。
    - 视频点播系统:实现快速、稳定的多媒体内容分发。
    使用建议
    - 注意插拔次数:每次插拔都会对连接器造成一定程度的磨损,建议定期检查连接器状态。
    - 环境适应性:确保安装环境的温度和湿度在规定的范围内,避免超出工作极限。
    - 避免电磁干扰:在布线时尽量远离强电磁干扰源,确保信号质量。

    兼容性和支持


    - 兼容性:StarJackTM 1x1 Tab-DOWN RJ45连接器可广泛应用于各类高速以太网设备,兼容CAT 5及更高级别的电缆。
    - 技术支持:Pulse Engineering提供全面的技术支持和维护服务,确保客户能够获得最佳的使用体验。可通过电话、电子邮件或官方网站获取更多信息和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保插头正确插入,并检查是否有灰尘或杂质堵塞插槽。 |
    | 电磁干扰严重 | 在布线时避免靠近强电磁干扰源,必要时使用屏蔽线缆。 |
    | 设备无法正常启动 | 检查设备电源和连接线缆,确保所有连接都正确无误。 |
    | 性能下降 | 定期清理连接器,确保接触良好;如有损坏及时更换连接器。|

    总结和推荐


    综上所述,StarJackTM 1x1 Tab-DOWN RJ45连接器具有高可靠性和出色的电气性能,特别适合高集成度和成本敏感型的应用。它在多种消费电子产品中的表现优异,具备强大的市场竞争力。结合其成本效益、环境适应性和广泛的应用场景,我们强烈推荐此款连接器给需要高性能和稳定性的用户。
    更多详情和咨询请访问 [Pulse Engineering官网](http://www.pulseeng.com)。

J00-0063NL参数

参数
长*宽*高 16.26mm(长度)*21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J00-0063NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J00-0063NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J00-0063NL J00-0063NL数据手册

J00-0063NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
