首页  >  产品百科  >  JW0-0013NL

JW0-0013NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45/Dual USB F/F/F 10/4/4 POS Solder RA Thru-Hole 22 Terminal 3 Port Tray
供应商型号: N-JW0-0013NL
供应商: 云汉优选
标准整包数: 1

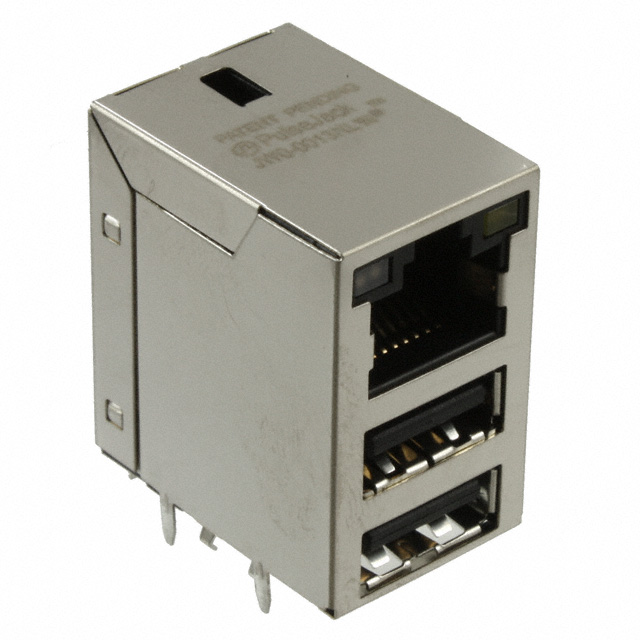

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JW0-0013NL

JW0-0013NL概述

    # PulseJackTM 单口以太网叠加双USB 2x1集成连接器模块

    产品简介


    PulseJackTM 是一款专为实现10Base-T、100Base-TX 和 1000Base-TX传输设计的单口以太网叠加双USB 2x1集成连接器模块。 这种组合型连接器广泛应用于桌面电脑、嵌入式系统和多端口应用中。其核心功能是通过数据级无屏蔽双绞线电缆(UTP-3、5/5e)提供高速网络连接及USB数据传输。

    技术参数


    PulseJackTM 的主要技术规格如下:
    - 物理特性:
    - 尺寸:USB2.0/3.0标准
    - 材质:RJ45采用黄铜材料,接触电镀层厚度20-40微英寸镍,金层厚度15微英寸
    - 额定焊接温度:RoHS峰值波峰焊接温度260°C
    - 插拔寿命:≥500次插拔
    - 重量:8.1克/件
    - 包装:每盘25件
    - 电气性能:
    - 数据率:最高可达10/100/1000 Mbps
    - 转比:1CT:1
    - 接口标准:符合IEEE 802.3u/ab.af规范
    - 最小隔离电压:1500Vrms
    - 插入损耗:≤-20dB (1-10 MHz),≤-30dB (60-100 MHz)
    - 回波损耗:≤-16dB (10 MHz),≤-30dB (60-100 MHz)
    - 串扰抑制:≥-12dB (1-10 MHz),≥-30dB (60-100 MHz)
    - 共模抑制:≥40dB (1-10 MHz),≥35dB (60-100 MHz)
    - 环境要求:
    - 工作温度:0°C 至 +70°C(标准版),-40°C 至 +85°C(增强版)

    产品特点和优势


    PulseJackTM 集成连接器具有以下显著特点和优势:
    - 卓越的EMI滤波性能: 有效减少电磁干扰,确保稳定的网络传输。
    - 高标准隔离: 每个模块至少提供1500Vrms的最小隔离电压,保证高可靠性。
    - 兼容性强: 支持USB 2.0和USB 3.0标准,广泛适用于多种设备。
    - 耐用性: 500次插拔测试,确保长期稳定使用。
    - 快速响应: 短时间内的信号延迟,提高系统的整体效率。

    应用案例和使用建议


    PulseJackTM 的应用场景包括但不限于以下方面:
    - 桌面电脑和笔记本: 实现高速网络连接和数据传输。
    - 嵌入式系统: 如物联网设备,用于远程监控和控制。
    - 多端口应用: 大型网络中心或服务器机房,提供多个端口连接。
    使用建议:
    - 在设计电路板时,确保对地连接尽可能短,以降低电磁干扰。
    - 推荐将旁路电容器放置在Vcc和50Ω连接附近,以增强EMI抑制效果。
    - 连接10/100/1000 IC和连接器之间的走线要直接且尽量短,避免不必要的信号延迟。

    兼容性和支持


    PulseJackTM 具有良好的兼容性,支持与以下电子元器件和设备的无缝对接:
    - USB 2.0/3.0 设备: 适用于需要高带宽数据传输的应用。
    - 各种以太网设备: 可以方便地接入现有的网络基础设施。
    厂商提供全面的技术支持,包括产品咨询、故障排查和技术文档。

    常见问题与解决方案


    用户在使用过程中可能遇到以下问题及其解决方案:
    - 问题:EMI过滤性能不足
    - 解决方案:检查电路板布局是否遵循推荐的设计原则,特别是接地和电容器位置。

    - 问题:插入损耗过高
    - 解决方案:确认所有接口均按照制造商的要求进行焊接和安装,检查是否有损坏或错误的连接。

    - 问题:插拔次数超过设计寿命
    - 解决方案:确保插拔操作轻柔,定期检查并更换已磨损的连接器。

    总结和推荐


    综上所述,PulseJackTM 集成连接器凭借其优越的EMI抑制能力、可靠的隔离性能和广泛的应用范围,成为市场上非常有竞争力的产品。
    推荐使用PulseJackTM:
    - 如果您正在寻找一种能够同时支持以太网和USB数据传输的解决方案,且需要在电磁干扰和信号稳定性方面表现出色。
    - 如果您希望在有限的空间内实现高性能的网络连接和数据传输。
    总之,PulseJackTM 是一个值得信赖的选择,无论是对于新项目还是现有系统升级都非常合适。

JW0-0013NL参数

参数
长*宽*高 18.82mm(长度)*27.43mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JW0-0013NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JW0-0013NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JW0-0013NL JW0-0013NL数据手册

JW0-0013NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
13+ $ 8.9252 ¥ 75.8642
40+ $ 7.2924 ¥ 61.9854
80+ $ 6.7932 ¥ 57.7422
200+ $ 6.4158 ¥ 54.5343
400+ $ 6.069 ¥ 51.5865
库存: 68
起订量: 13 增量: 1
交货地:
最小起订量为:13
合计: ¥ 986.23
