J3026G01DNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.02mm Solder RA SMD 12 Terminal 1 Port Tray
供应商型号: FA-J3026G01DNL
供应商: Avnet
标准整包数: 45
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J3026G01DNL

J3026G01DNL概述

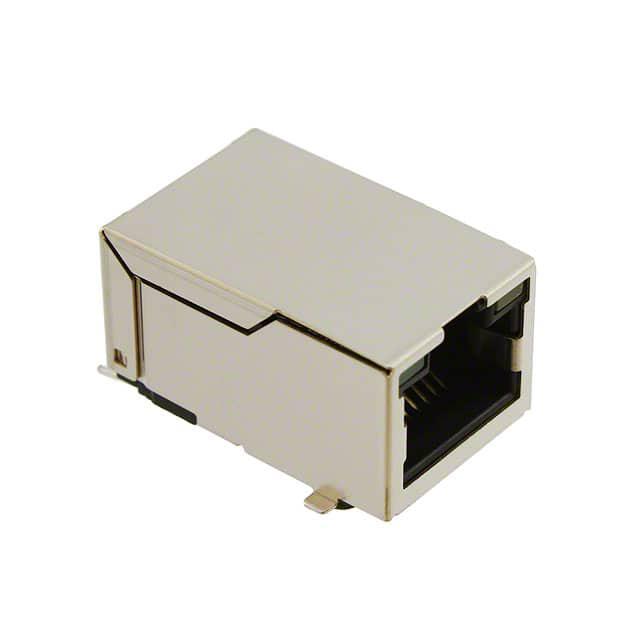

    PulseJack™ Surface Mount 1x1 SMT RJ45 Connector

    1. 产品简介


    PulseJack™ 是一款专为实现10Base-T 和 100Base-TX 数据传输设计的表面贴装RJ45单端口(1x1)连接器模块。该系列产品包括J0C、JV和J3系列,适用于有线网络的高速通信,特别是在适配卡和多端口应用中。该产品采用环保材料制造,符合RoHS标准,是替代JV系列的理想选择。

    2. 技术参数


    - 峰值波峰回流温度额定值: 245°C
    - 电气规格:
    - 共模抑制比(最小): 1 dB
    - 串扰(最小): -18 dB
    - 回波损耗(最小): -14 dB
    - 插入损耗(最大): -10 dB
    - 电感量: ≥350 μH @ 8 mA DC
    - 隔离电压(最小): 1500 Vrms
    - 工作环境: 操作温度范围0°C 至 +70°C,扩展温度范围-40°C至+85°C
    - 机械规格:
    - 连接耐久性: 插拔次数 ≥750次
    - 引脚保持力: ≥20 Ibs/9.072 kgs

    3. 产品特点和优势


    - 高电磁干扰抑制性能: 能够提供出色的EMI抑制效果,确保系统的稳定运行。
    - 高性能隔离: 最小隔离电压达到1500Vrms,有效保障信号完整性。
    - 快速上升时间: 快速上升时间有助于降低系统级抖动,提高数据传输的可靠性。
    - 紧凑设计: 减少尺寸和成本,符合IEEE 802.3标准,具备广泛的兼容性。

    4. 应用案例和使用建议


    - 应用案例: PulseJack™ 连接器广泛应用于数字电视机顶盒、网络接口卡(NIC)以及其他需要高速数据传输的设备中。
    - 使用建议:
    - 确保将旁路电容放置在电源和50Ω SMT连接器之间,以最大程度减少电磁干扰。
    - 尽量使接地连接短而直接,以减少信号衰减和噪声干扰。
    - 避免走线的急剧转向,以减少电磁干扰并提高信号完整性。

    5. 兼容性和支持


    - 兼容性: PulseJack™ 系列与各类10/100 Base-TX IC芯片完全兼容,适用于多种适配卡和多端口应用。
    - 支持: Pulse Electronics 提供全面的技术支持,包括详细的安装指南、电路布局建议和售后维护服务。

    6. 常见问题与解决方案


    - 问题1: 信号传输不稳定,如何解决?
    - 解决方案: 确保旁路电容正确安装,并遵循推荐的电路布局。
    - 问题2: 插拔次数不足,如何提高?
    - 解决方案: 使用高质量的连接器材料,确保连接部分紧密且耐用。
    - 问题3: 隔离电压不达标,如何处理?
    - 解决方案: 检查变压器绕组,确保其在8mA DC电流下能够提供至少350μH的电感量。

    7. 总结和推荐


    PulseJack™ 表面贴装1x1 SMT RJ45连接器以其紧凑设计、出色的电磁干扰抑制能力和高隔离电压等优点,在10/100 Base-TX传输应用中表现出色。强烈推荐在有线网络相关应用中使用此产品,特别是对于需要紧凑和高性能解决方案的设计工程师。

J3026G01DNL参数

参数
长*宽*高 16.1mm(长度)*25.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

J3026G01DNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J3026G01DNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J3026G01DNL J3026G01DNL数据手册

J3026G01DNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 6.5296 ¥ 53.9345
50+ $ 6.3318 ¥ 52.3008
100+ $ 6.1339 ¥ 50.6663
230+ $ 5.936 ¥ 49.0317
450+ $ 5.7382 ¥ 47.3971
库存: 203
起订量: 45 增量: 0
交货地:
最小起订量为:45
合计: ¥ 2427.05
