W3907B0100

产品分类:
厂牌: PULSE ELECTRONICS
产品描述: Antenna FPC 4.2dBi Gain 960MHz/1510.9MHz/1610MHz/2200MHz/2700MHz/3600MHz Bag
供应商型号: 10B-4134314-4
供应商: 国内现货
标准整包数: 1

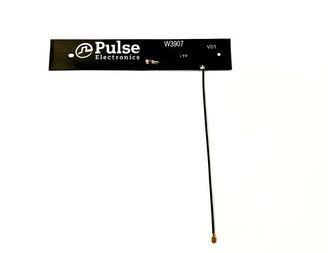

PULSE ELECTRONICS  W3907B0100

W3907B0100概述

    LTE 698-3600MHz FPC Antenna 技术手册

    产品简介


    本产品是一款用于MiMo(多输入多输出)系统的LTE天线,型号为W3907XXXX,系列为Gemini。该天线支持从698 MHz到3600 MHz的频率范围,覆盖全球范围内的主要LTE频段(如B1-B23, B25-B29, B33-B42)。这款柔性印刷电路板(FPC)天线因其卓越的性能和紧凑的设计而适用于各种应用场景,包括安全系统、视频监控、图形处理,以及物联网(IoT)、智能电网、计量装置和传感器网络等领域。

    技术参数


    以下是从技术手册中提取的技术规格和性能参数:
    - 频率范围:698-960 MHz / 1427.9-1510.9 MHz / 1559-1610 MHz / 1695-2200 MHz / 2300-2700 MHz / 3400-3600 MHz
    - 返回损耗:
    - 698-960 MHz 频段内:≥-6 dB
    - 其他频段:≥-7.5 dB
    - 平均总效率:
    - 698-960 MHz 频段内:55% / 49%
    - 1427.9-1510.9 MHz 频段内:60% / 48%
    - 1559-1610 MHz 频段内:60% / 52%
    - 1695-2200 MHz 频段内:65% / 48%
    - 2300-2700 MHz 频段内:70% / 48%
    - 3400-3600 MHz 频段内:65% / 40%
    - 峰值增益:
    - 698-960 MHz 频段内:2.9 dBi / 1.0 dBi
    - 1427.9-1510.9 MHz 频段内:1.7 dBi / 1.1 dBi
    - 1559-1610 MHz 频段内:1.8 dBi / 1.4 dBi
    - 1695-2200 MHz 频段内:3.4 dBi / 2.2 dBi
    - 2300-2700 MHz 频段内:3.8 dBi / 2.0 dBi
    - 3400-3600 MHz 频段内:4.2 dBi / 1.4 dBi
    - 极化方式:线性
    - 额定阻抗:50 欧姆
    - 功率容限:3 W
    - 整体长度:110.7 x 20.4 mm
    - 工作温度范围:-40 °C 到 +85 °C
    - 存储温度范围:-40 °C 到 +85 °C
    - 环保合规:符合RoHS标准

    产品特点和优势


    - 高增益:本款天线具有较高的峰值增益,在不同频段范围内表现优异。
    - 低相关系数:极低的包络相关系数(ECC),确保了最佳的传输效果。
    - 适应性强:适用于多种无线模块(如Sierra Wireless、Quectel、Telit等),满足不同的通信需求。
    - 空间节省:可折叠设计,适合在空间有限的应用环境中使用。
    - 环境耐受性:能在严苛的射频环境中保持高性能。

    应用案例和使用建议


    - 应用场景:广泛应用于安全系统、视频监控、物联网设备、智能电网等需要高效无线连接的场景。
    - 使用建议:考虑到此天线的性能依赖于安装表面材料的厚度和均匀度,建议在安装时采用厚度约为2毫米的PC板,并注意周围金属结构对信号的影响。

    兼容性和支持


    - 兼容性:本天线与多种无线模块兼容,能够集成于现有设备中。
    - 技术支持:厂商提供详细的技术文档和支持服务,以帮助客户更好地使用和维护产品。

    常见问题与解决方案


    - 问题1:信号质量差。
    - 解决方案:检查安装环境是否存在干扰源,调整天线位置或更换合适的安装材料。
    - 问题2:天线不工作。
    - 解决方案:确保天线正确安装并连接到相应的模块上;若仍然无法正常工作,请联系厂商获取进一步的支持。

    总结和推荐


    总体而言,这款W3907XXXX LTE FPC天线以其高增益、低相关系数和紧凑设计在多种应用场景中表现出色。特别适用于需要高可靠性无线连接的物联网设备、安防系统及智能电网等。建议根据具体的应用需求选择合适的电缆长度和连接器类型,确保最佳性能。我们强烈推荐此款天线用于需要强大且稳定无线连接的各种项目中。

W3907B0100参数

参数
零件状态 在售

W3907B0100厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3907B0100数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS PULSE ELECTRONICS W3907B0100 W3907B0100数据手册

W3907B0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 44.5864
10+ ¥ 30.0806
25+ ¥ 27.6443
50+ ¥ 24.1878
100+ ¥ 21.837
500+ ¥ 20.2858
库存: 144
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.58
