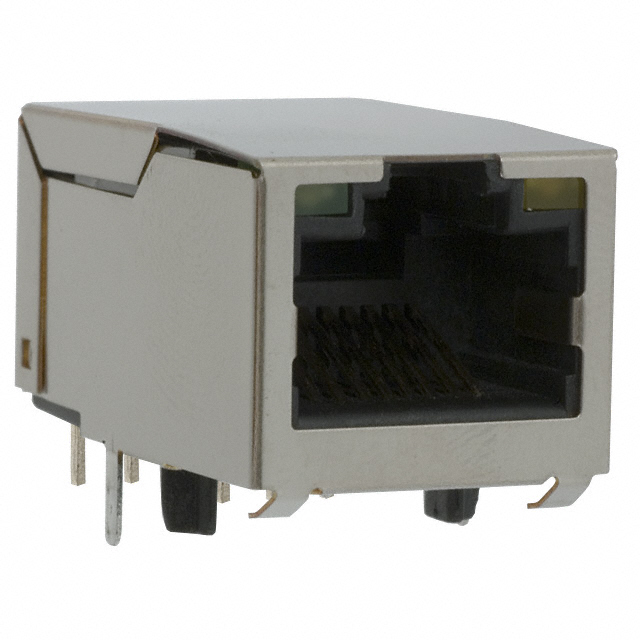

J1011F01PNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5/Cat 6
供应商型号: UA-J1011F01PNL
供应商: 海外现货
标准整包数: 30
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J1011F01PNL

J1011F01PNL概述

    # PulseJack™ 1x1 Tab-UP RJ45 技术手册

    产品简介


    PulseJack™ 是一款高性能的 1x1 Tab-UP RJ45 接口模块,专为支持高速网络通信设计。它结合了 RJ45 接口和集成磁性组件,适合多种网络应用,如 ADSL 调制解调器、主板集成局域网(LAN)、Hub 和 Switch 等。其独特的双色 LED 指示灯功能使安装和故障排查更加直观。
    主要功能:
    - 支持 100Base-TX(快速以太网)协议
    - 集成磁性组件,提供卓越的共模抑制能力
    - 提供 1x1 Tab-UP RJ45 插孔设计,兼容 CAT 5 和 CAT 6 UTP 电缆
    - RoHS 合规,符合 IEEE 802.3 规范
    应用领域:
    - 家庭和企业网络设备
    - 工业自动化系统
    - ADSL 和 DSL 接入设备
    - 局域网交换机和路由器

    技术参数


    以下是 PulseJack™ 的关键技术参数:
    | 参数名称 | 值 |

    | RoHS 最高焊接温度 | 260°C |
    | 最小直流阻抗 | 100Ω (±15Ω) |
    | 最小插入损耗 | -1.0 dB (典型值) |
    | 最大交叉串扰 | -20 dB (典型值) |
    | 最小返回损耗 | 100 dB (典型值) |
    | 最小共模抑制比 | 350 µH |
    | 工作频率范围 | 1 MHz 至 150 MHz |
    | 工作环境温度范围 | 0°C 至 +70°C |
    | 耐久性测试(插拔次数) | 750 次插入 |

    产品特点和优势


    PulseJack™ 具有以下显著特点和优势:
    1. 卓越的 EMI 抑制能力:高共模抑制比确保信号完整性,减少电磁干扰。
    2. 可靠的机械设计:提供强大的耐久性,插拔寿命可达 750 次以上。
    3. 多功能 LED 指示灯:绿色、黄色和橙色 LED 提供清晰的状态指示。
    4. 紧凑型设计:1x1 Tab-UP 结构便于布线和安装。
    5. RoHS 合规:环保材料保证产品的可持续性。

    应用案例和使用建议


    应用案例:
    - 家庭网络接入点:使用 PulseJack™ 连接 ADSL 调制解调器和计算机,确保稳定的数据传输。
    - 工业自动化设备:用于工业交换机和路由器之间建立可靠连接。
    - 数据中心:作为高速服务器和存储设备的接口模块。
    使用建议:
    1. 电缆选择:建议使用 CAT 5 或更高版本的 UTP 电缆以确保最佳性能。
    2. 接地要求:确保 CHS GND 引脚正确连接到 PCB 地面,避免信号干扰。
    3. 环境控制:保持工作环境温度在 0°C 至 +70°C 范围内,防止过热影响性能。

    兼容性和支持


    PulseJack™ 设计为通用 RJ45 接口,与主流网络设备高度兼容。厂商提供详尽的技术支持和维护服务,包括:
    - 在线文档和用户指南
    - 技术咨询和支持团队
    - 全球分销渠道和技术合作伙伴

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    | 问题描述 | 解决方案 |

    | LED 指示灯不亮 | 检查电源连接和电缆是否正确 |
    | 插头松动导致信号中断 | 确保插头牢固插入并检查接触点 |
    | 数据传输速率低 | 更换 CAT 5e 或 CAT 6 高质量电缆 |

    总结和推荐


    PulseJack™ 是一款面向未来网络需求的高性能 RJ45 接口模块。凭借其卓越的性能、紧凑的设计和灵活的应用场景,它成为现代网络设备的理想选择。无论是家庭用户还是企业用户,都可以从中受益。强烈推荐将 PulseJack™ 作为新一代网络设备的核心组件。
    如果您正在寻找一款稳定、高效且易于部署的 RJ45 接口模块,PulseJack™ 将是一个明智的选择!

J1011F01PNL参数

参数
长*宽*高 16.26mm(长度)*25.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J1011F01PNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
