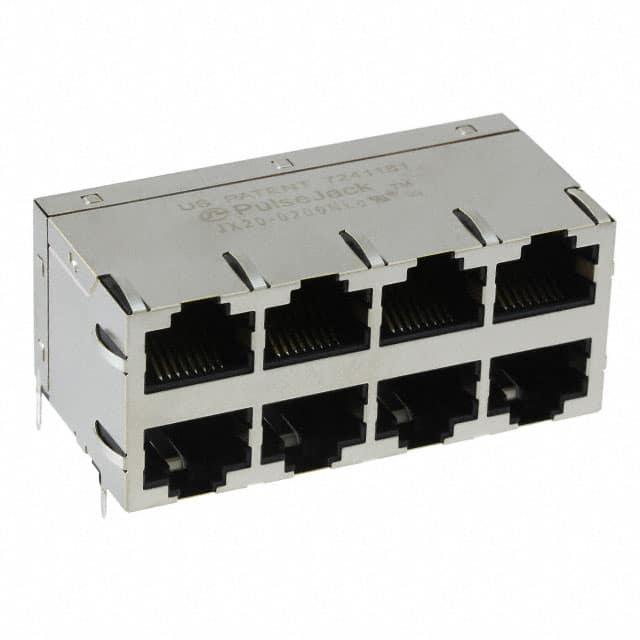

JX20-0206NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 RCP 64 POS 1.27mm Solder RA Thru-Hole 64 Terminal 8 Port
供应商型号: N-JX20-0206NL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JX20-0206NL

JX20-0206NL概述


    产品简介


    工业高速以太网2xN脉冲插孔RJ45连接器是专为工业应用设计的高可靠性连接解决方案。这类连接器支持CAT 5及更高级别的非屏蔽双绞线(UTP),具备出色的电磁干扰抑制能力和稳定性。它们适用于交换机和网关等网络设备,并符合IEEE 802.3u标准,支持100Base-TX标准,能够在广泛的温度范围内工作,从而确保在各种工业环境中稳定运行。

    技术参数


    电气规格
    - 工作温度范围:-40°C至+85°C
    - 插入损耗(dB):-1.5
    - 回波损耗(dB MIN):-2.0
    - 共模抑制(dB TYP):-50至-16
    - 隔离度(Pri:Sec L/R):2250VDC
    - 金电镀厚度选项:30μinch(标准)、50μinch
    机械规格
    - 配合力(MAX):5磅/2.268公斤
    - 解合力(MAX):5磅/2.268公斤
    - 耐久性:750次插拔
    材料规格
    - 接触件材料:铜合金
    - 电镀:镍层下金层,30μinch(标准)或50μinch(可选)
    - 塑料:UL 94 V-0等级阻燃塑料

    产品特点和优势


    这款工业级高速以太网2xN脉冲插孔RJ45连接器具有以下显著特点和优势:
    - 高可靠性:经过100%高压绝缘测试和功能测试,确保连接器的长期稳定运行。
    - 卓越的电磁干扰抑制能力:提供高达2250VDC的隔离电压,确保在恶劣环境下信号传输的稳定性。
    - 多样的配置选择:提供多种颜色和接触件配置,以适应不同客户的需求。
    - 宽温范围:可在极端条件下保持高效运行,满足各类工业环境的需求。

    应用案例和使用建议


    这类连接器广泛应用于工业自动化、数据中心、远程通信等领域。例如,在一个制造工厂的自动化控制系统中,此类连接器可以用于连接各种传感器和执行器,确保数据可靠传输。对于系统集成商或终端用户而言,建议考虑以下几个方面来确保最佳使用效果:
    - 在安装过程中,注意检查电缆和连接器的规格,确保匹配一致。
    - 使用耐用且高质量的电缆,以提高系统的整体可靠性和寿命。
    - 定期进行维护检查,及时更换损坏或老化的连接器部件。

    兼容性和支持


    这些连接器与多种工业以太网设备兼容,能够无缝集成到现有的网络架构中。制造商提供详尽的技术文档和支持服务,帮助用户快速解决问题并优化系统性能。此外,用户还可以通过电子邮件联系相应的区域技术支持团队(如美洲区的prodinfonetworkamericas@yageo.com),获得及时的技术咨询和售后服务。

    常见问题与解决方案


    在实际应用中,用户可能会遇到如下常见问题及对应的解决方案:
    1. 问题:连接器在多次插拔后出现接触不良现象。
    - 解决方案:检查连接器和电缆的磨损情况,必要时更换新的连接器组件。定期进行维护和清洁,确保良好的接触状态。
    2. 问题:信号传输质量下降,尤其是在高温环境下。
    - 解决方案:确认所使用的电缆和连接器是否符合规范要求。如果需要,更换为更高规格的组件,确保信号传输的质量和稳定性。

    总结和推荐


    总体而言,工业高速以太网2xN脉冲插孔RJ45连接器是一款高性能、高可靠性的产品,特别适合于需要在恶劣环境下长期稳定运行的应用场合。鉴于其卓越的电气特性、广泛的兼容性以及全面的技术支持,强烈推荐给需要构建坚固耐用网络基础设施的用户。无论是大型企业还是中小规模的应用项目,这一系列连接器都能够为用户提供理想的解决方案。

JX20-0206NL参数

参数
长*宽*高 61mm(长度)*28.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JX20-0206NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JX20-0206NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JX20-0206NL JX20-0206NL数据手册

JX20-0206NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
