J20-0013NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 32 POS 2.54mm Solder RA Thru-Hole 44 Terminal 4 Port Cat 5/Cat 6
供应商型号: SM-J20-0013NL
供应商: 海外现货
标准整包数: 1

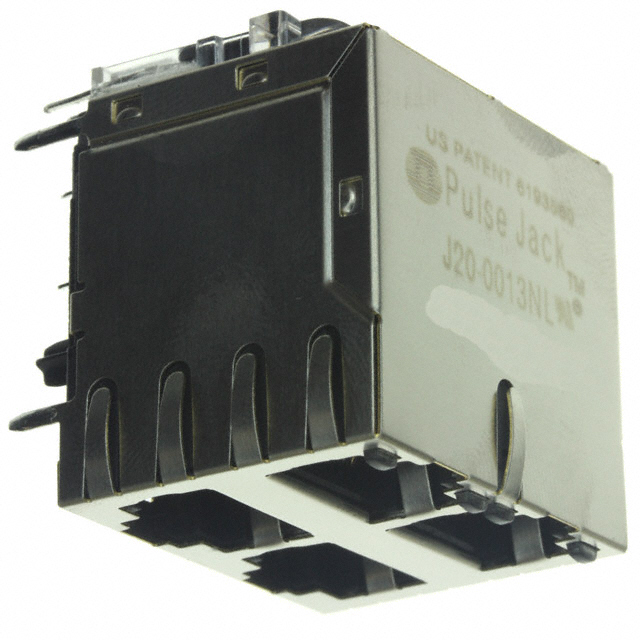

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J20-0013NL

J20-0013NL概述

    PulseJack® 2xN RJ45 Connector 技术手册

    1. 产品简介


    PulseJack® 是一款高性能的 2xN RJ45 连接器,适用于 CAT 5 和 CAT 6 快速以太网电缆或更高级别的无屏蔽双绞线(UTP)网络系统。其内部磁芯经过100%的电气测试,确保高电压隔离(HI-POT)和功能性。PulseJack® 集成了 LED 指示灯,适用于交换机和网关应用,提供出色的电磁干扰(EMI)抑制能力。

    2. 技术参数


    - RoHS 兼容:符合 RoHS 标准,峰值波峰焊接温度额定值为 260°C。
    - 传输速率:支持 100 Base-TX (快速以太网)标准。
    - 端口数:可配置 2X4、2X6 或 2X8 端口。
    - 内部磁芯规格:最小 OCL 值为 350µH,在 8mA 偏置电流下。
    - 电气性能:
    - 插入损耗(典型值):-1 到 -20 dB。
    - 回波损耗(典型值):100Ω(±15Ω)。
    - 串扰(典型值):-1 到 -40 dB。
    - 机械性能:
    - RJ45 材料:黄铜、磷青铜,表面处理为镍层和选择性镀金。
    - 耐用性测试:最大插拔次数为 750 次。

    3. 产品特点和优势


    - 高电磁干扰抑制能力:内部磁芯设计提供了优异的 EMI 抑制能力,适合高要求的应用环境。
    - 可靠的电气性能:通过严格测试,确保低插入损耗和回波损耗,保证信号完整性。
    - 多功能 LED 指示灯:便于安装调试和故障诊断,提高系统的易用性。
    - 高温兼容性:工作温度范围为 -40°C 至 +85°C,适应各种严苛环境。

    4. 应用案例和使用建议


    - 应用场景:适用于工业自动化、楼宇自动化、电信基础设施等领域,尤其适合需要高可靠性、高性能网络连接的应用。
    - 使用建议:
    - 在安装时需注意端口配置,确保符合设备需求。
    - 保持连接器清洁,避免灰尘和污物影响信号传输。
    - 定期检查 LED 状态,及时发现潜在问题。

    5. 兼容性和支持


    - 兼容性:PulseJack® 具有良好的兼容性,可以与其他标准 RJ45 设备无缝连接。
    - 支持:PulseJack® 提供全面的技术支持和售后服务,用户可以通过指定邮箱获取技术支持。

    6. 常见问题与解决方案


    - 问题1:连接器在使用过程中出现信号不稳定。
    - 解决方案:检查接线是否正确,确保所有连接紧密无松动;检查是否有外来干扰源,如强磁场。
    - 问题2:LED 指示灯不亮。
    - 解决方案:检查电源供应是否正常,确认 LED 电路无断路现象;检查 LED 驱动电路是否存在问题。

    7. 总结和推荐


    综上所述,PulseJack® 2xN RJ45 连接器凭借其卓越的电气性能、高可靠性和多功能 LED 指示灯,成为工业网络应用的理想选择。无论是从技术指标还是从市场竞争力来看,PulseJack® 都是一款值得信赖的产品。因此,强烈推荐在需要高可靠性和高性能网络连接的项目中使用 PulseJack®。

J20-0013NL参数

参数
安装方式 通孔安装
零件状态 停产
包装方式 托盘

J20-0013NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J20-0013NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J20-0013NL J20-0013NL数据手册

J20-0013NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
