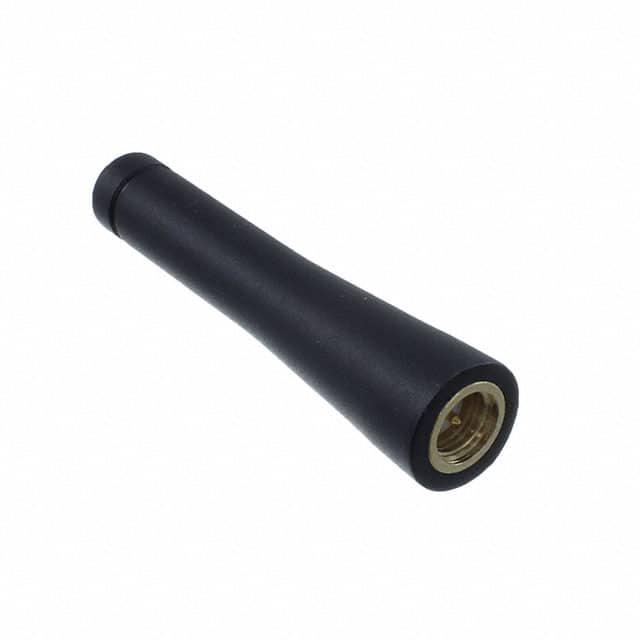

W1910-M

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2dB 50Ω 850MHz,900MHz,1.8GHz,1.9GHz,2.1GHz 贴片安装 50mm(高度)
供应商型号: W1910-M
供应商: Master
标准整包数: 24
PULSE ELECTRONICS 天线 W1910-M

W1910-M概述

    # 产品技术手册:3G Pentaband 824-2170MHz 直立天线

    产品简介


    基本介绍
    产品名称:3G Pentaband 824-2170MHz直立天线
    型号编号:W1910/W1911/W1910-M
    系列:短棒天线(Stubby Antenna)
    用途:此天线专为3G蜂窝通信设计,支持欧洲及美国频段(Pentaband),适用于物联网(M2M)设备。
    主要功能:提供高效的无线信号传输,在全球范围内支持多种通信协议和标准。
    应用领域
    - 物联网设备:例如智能仪表、远程监控设备、车载通讯系统等。
    - 通信设备:应用于需要多频段支持的移动通信终端设备。
    - 工业自动化:适配工业物联网需求的高可靠性无线连接场景。

    技术参数


    以下是该产品的关键技术指标和规格:
    | 参数 | 描述 |

    | 频率范围 | 824-960 MHz (GSM850/GSM900) 和 1710-2170 MHz (UMTS/WCDMA) |
    | 阻抗 | 50Ω |
    | 回波损耗 | ≤-4 dB(824-960 MHz),≤-6 dB(1710-2170 MHz) |
    | 峰值增益 | 1 dBi(824-960 MHz),2 dBi(1710-2170 MHz) |
    | 效率 | 51% |
    | 极化方式 | 线性 |
    | 功率承受能力 | 5W |
    | 尺寸 | W1910/W1911:10.4 × 49.0 mm;W1910-M:12 × 50 mm |
    | 重量 | W1910/W1911:7.5 g;W1910-M:7.8 g |
    工作环境:
    - 操作温度范围:-30°C 至 +75°C
    - 存储温度范围:-30°C 至 +75°C
    - 防护等级:IP65(W1910-M)
    - 最大风载荷:100 km/h

    产品特点和优势


    1. 紧凑型设计:短棒天线的小尺寸使其易于集成到各种便携式和小型设备中,特别适合空间受限的应用场合。
    2. 高稳定性:采用无铅材料,符合RoHS环保要求,确保长期运行的可靠性和耐用性。
    3. 多频段支持:同时支持824-960 MHz和1710-2170 MHz两个频段,能够覆盖全球主流的蜂窝通信频谱。
    4. 优异性能:高效的辐射模式和高增益特性确保在复杂环境中具有良好的信号接收和发送能力。
    市场竞争力:由于其小巧轻便且功能强大,该天线非常适合对空间和成本敏感的应用场景,具有较强的市场吸引力。

    应用案例和使用建议


    应用案例
    - 智能电表:用于电力公司部署的远程监控设备中,能够稳定支持GSM和UMTS信号传输。
    - 车载通信:可作为车载GPS设备的天线模块,保障车辆在高速行驶过程中的通信质量。
    - 户外监测设备:能够在恶劣天气条件下有效传输传感器数据。
    使用建议
    1. 安装位置:尽量选择开阔的空间以减少遮挡物对信号传输的影响。
    2. 信号测试:在安装后需进行信号强度测试,确保满足应用需求。
    3. 屏蔽保护:如设备周围存在强电磁干扰源,可考虑增加屏蔽措施。
    4. 防风加固:对于高风速地区,建议通过支架固定天线,避免因风载导致的损坏。

    兼容性和支持


    - 兼容性:支持多种主流连接器类型,如SMA接口和RP-SMA接口,方便与各类设备无缝对接。
    - 技术支持:Pulse Electronics及其全球分支机构提供全方位的技术支持和服务,包括产品定制和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线无法正常工作 | 检查连接器是否正确插入,更换可能受损的电缆。|
    | 接收信号弱 | 调整天线安装位置,远离遮挡物和干扰源。 |
    | 天线受高温影响性能下降 | 确保设备运行温度不超出规定范围。 |
    | 天线外观有磨损 | 检查是否因不当安装导致机械损伤。 |

    总结和推荐


    综合评估
    该款3G Pentaband 824-2170MHz直立天线以其紧凑的设计、高效能表现和高可靠性成为多频段物联网应用的理想选择。其出色的环境适应能力和多频段支持使其在市场上具有显著的竞争优势。
    推荐指数
    我们强烈推荐此产品用于需要紧凑天线设计的无线通信场景。无论是物联网设备还是车载系统,它都能为用户提供卓越的性能和稳定的信号传输能力。

W1910-M参数

参数
天线类型 -
中心频率 850MHz,900MHz,1.8GHz,1.9GHz,2.1GHz
支持协议 -
典型天线增益 2dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
长*宽*高 50mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

W1910-M厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W1910-M数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W1910-M W1910-M数据手册

W1910-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ $ 4.1507 ¥ 34.5115
72+ $ 3.6929 ¥ 30.7051
120+ $ 3.3605 ¥ 27.9409
264+ $ 3.1217 ¥ 25.9419
504+ $ 3.0912 ¥ 25.3134
1008+ $ 3.0764 ¥ 25.1925
2520+ $ 3.0606 ¥ 25.0629
5016+ $ 3.0606 ¥ 25.0629
库存: 632
起订量: 24 增量: 0
交货地:
最小起订量为:24
合计: ¥ 828.27
直接购买
加入购物车
