W3008C

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2.2dB 50Ω 2.4GHz SMD 焊接安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: W-W3008C
供应商: 云汉优选
标准整包数: 3000

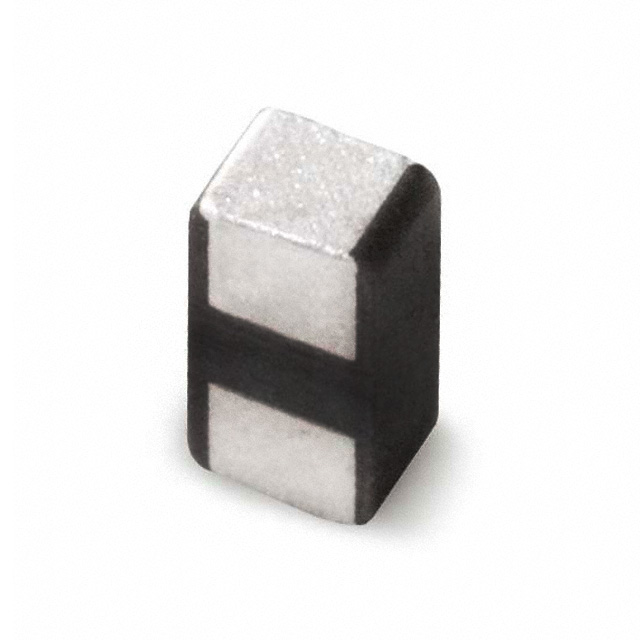

PULSE ELECTRONICS 天线 W3008C

W3008C概述


    产品简介


    产品名称: W3008C
    系列: 贴片天线(Chip Antenna)
    频率范围: 2.400-2.4835GHz
    产品用途: 主要应用于蓝牙(Bluetooth)、蓝牙低功耗(BLE)、Zigbee、WiFi等2.4GHz工业科学医疗(ISM)频段无线电设备中。
    产品型号: W3008C

    技术参数


    - 尺寸: 3.2 x 1.6 x 1.1毫米
    - 效率: 68%
    - 增益: 1.3 dBi
    - 极化: 线性
    - 功率处理能力: 5瓦
    - 阻抗: 50欧姆
    - 驻波比(VSWR): -8 dB
    - 天线模式: 全向
    - 环境温度: 工作温度:-40℃至+85℃;存储温度:-40℃至+85℃
    - RoHS合规性: 是
    - 湿度敏感度等级(MSL): 1级

    产品特点和优势


    1. 宽频带覆盖: 2.400-2.4835GHz 的工作频率适用于多种无线通信标准,如蓝牙、BLE、Zigbee和WiFi。
    2. 高效能: 68% 的高效率保证了信号传输的稳定性和可靠性。
    3. 紧凑设计: 仅 3.2 x 1.6 x 1.1 毫米的尺寸使其适用于各种空间受限的设计。
    4. 优良的耐温性: 在 -40℃ 到 +85℃ 的极端环境下仍能正常工作,确保在恶劣条件下的稳定性。
    5. 易于焊接: 具有良好的热稳定性和焊接适应性,可满足自动化生产的需求。

    应用案例和使用建议


    应用案例:
    W3008C 天线在智能家居、无线传感器网络、便携式医疗设备等多种场景中得到了广泛应用。例如,在智能家居系统中,它被用于实现无线通信,使各类智能设备能够无缝连接到网络,提升用户体验。
    使用建议:
    - 设计时需确保在天线下方留出4x6.25mm的净空区域,以避免干扰信号。
    - 推荐采用具有特定尺寸的焊盘布局,确保天线的焊接质量和信号传输效果。
    - 在焊接过程中,需遵循推荐的回流焊工艺,以确保良好的电气接触和机械强度。

    兼容性和支持


    W3008C 天线已广泛应用于各种支持2.4GHz频段的电子设备中,适用于大多数主流的电子平台和系统。公司提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。此外,通过官方渠道,用户可以获取最新的技术支持和售后保障。

    常见问题与解决方案


    1. 问题: 天线的安装位置不当导致信号弱。
    解决方案: 确保天线周围有足够净空区域,并且在设计电路板时留出足够的空间。
    2. 问题: 天线焊接不良导致接触不佳。
    解决方案: 使用推荐的回流焊工艺进行焊接,并确保焊盘设计符合要求。
    3. 问题: 天线工作异常,信号不稳定。
    解决方案: 检查天线的接地是否正确,并确认所使用的频率范围与天线的工作范围一致。

    总结和推荐


    综合评估:
    W3008C 贴片天线凭借其卓越的性能、小巧的尺寸和广泛的适用性,在众多无线通信应用中表现出色。其高效的性能和广泛的应用领域使其成为众多开发者的理想选择。
    推荐意见:
    鉴于W3008C 天线出色的性能和广泛的应用范围,强烈推荐将其用于需要高效、稳定无线通信的各种应用场景。无论是智能家居还是工业自动化,这款天线都能为用户带来卓越的体验。

W3008C参数

参数
额定功率 -
天线类型 -
中心频率 2.4GHz
支持协议 -
典型天线增益 2.2dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 SMD
安装方式 焊接安装,贴片安装
应用等级 工业级
包装方式 卷带包装

W3008C厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3008C数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3008C W3008C数据手册

W3008C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.5832 ¥ 4.8654
库存: 99000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 14596.2
直接购买
加入购物车
