W3330

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 3 886MHz,2.4GHz PCB跟踪天线 PCB安装,焊接安装,贴片安装 3mm(高度)
供应商型号: 2989821
供应商: 海外现货
标准整包数: 1

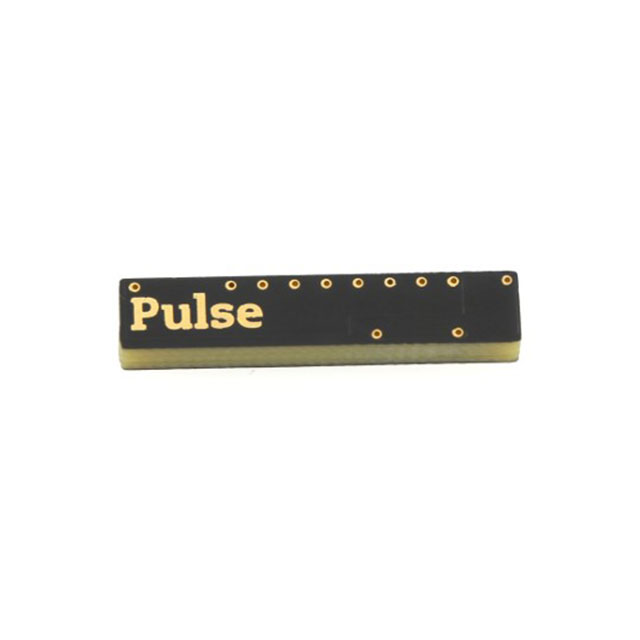

PULSE ELECTRONICS 天线 W3330

W3330概述


    产品简介


    ISM 868/915MHz, 2400-2483.5MHz SMD天线(型号:W3330)是一款专为物联网(IoT)、机器对机器通信(M2M)以及各类无线通信设备设计的高性能天线。这款天线采用表面贴装技术(SMT),可兼容回流焊、红外焊和波峰焊,确保了安装过程中的高效性和可靠性。它支持868/915 MHz和2400-2483.5 MHz两个频段,适用于ISM(工业、科学和医疗)频段无线电、蓝牙、BLE(低功耗蓝牙)、Zigbee和WiFi等应用。

    技术参数


    - 频率范围: 844-928 MHz(低频段);2400-2483.5 MHz(高频段)
    - 标称阻抗: 50 Ω
    - 驻波比: 3:1
    - 回波损耗: -6 dB
    - 隔离度: P1-P2 >15 dB
    - 总效率: 60%
    - 峰值增益:
    - 低频段: 0.4 dBi
    - 高频段: 2 dBi
    - 平均增益:
    - 低频段: -2.2 dBi
    - 高频段: -2.2 dBi
    - 最大输入功率: 5 W
    - 颜色: 黑色
    - 尺寸: 25.1 x 5 x 3 mm(长 x 宽 x 厚)
    - 重量: 1.5 g
    - 温度范围: -40°C 至 +85°C
    - 湿度: 93% RH @ 30°C(24小时)
    - 防摔测试: 1米高度跌落

    产品特点和优势


    这款天线的主要特点是三频段ISM天线设计,可以同时覆盖多个重要的无线通信频段。这种多频段支持使其成为物联网和无线通信领域的理想选择。此外,它的SMT兼容性使得安装简便且可靠,完全符合现代电子产品的小型化趋势。高效率和良好的增益性能,使其在各种复杂的电磁环境中都能提供出色的通信质量。

    应用案例和使用建议


    应用案例
    该天线广泛应用于各种需要高性能无线通信的场合,如智能家居系统、工业自动化设备、智能电网、物流追踪系统等。例如,在智能家居领域,该天线可用于实现门锁、温控系统、安防监控等设备间的高效通信。
    使用建议
    - 确保天线正确安装在设计良好的PCB上,避免金属遮挡或屏蔽信号。
    - 考虑天线周围环境的影响,特别是在有强电磁干扰的情况下,需要进行额外的屏蔽措施。
    - 在高温或高湿环境中使用时,注意保持天线的干燥,以防止性能下降。

    兼容性和支持


    该天线与主流的ISMBand无线电、蓝牙、BLE、Zigbee和WiFi设备高度兼容,确保了广泛的设备支持范围。制造商提供了全面的技术支持,包括安装指南、故障排查和技术咨询。对于大规模应用,可以通过官方网站联系技术支持团队获取更多帮助。

    常见问题与解决方案


    1. 问题: 天线信号不稳定
    - 解决方案: 检查天线是否正确安装在无遮挡位置,并确认PCB布局是否合理。

    2. 问题: 接收灵敏度低
    - 解决方案: 检查连接线路是否有断路或短路现象,并重新焊接天线与PCB的连接点。

    3. 问题: 天线出现异常发热
    - 解决方案: 确认天线的工作电压和电流是否在安全范围内,避免过载使用。

    总结和推荐


    综上所述,这款ISM 868/915MHz, 2400-2483.5MHz SMD天线在多频段支持、安装简便性、高效率和良好的性价比方面表现出色。适合用于各种需要高性能无线通信的应用场景。强烈推荐给需要构建稳定可靠的无线通信系统的工程师和技术人员。

W3330参数

参数
最大电压驻波比 3
带宽 -
阻抗 -
额定功率 -
天线类型 PCB跟踪天线
中心频率 886MHz,2.4GHz
支持协议 -
典型天线增益 -
长*宽*高 3mm(高度)
安装方式 PCB安装,焊接安装,贴片安装
包装方式 卷带包装

W3330厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3330数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3330 W3330数据手册

W3330封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.5934
10+ ¥ 20.2437
100+ ¥ 19.8822
500+ ¥ 19.5207
1000+ ¥ 19.5207
2000+ ¥ 19.5207
4000+ ¥ 19.5207
库存: 101
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.59
