W6113B0100

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 829MHz;3.5GHz
供应商型号: TS-W6113B0100
供应商: 海外现货
标准整包数: 10
PULSE ELECTRONICS 天线 W6113B0100

W6113B0100概述

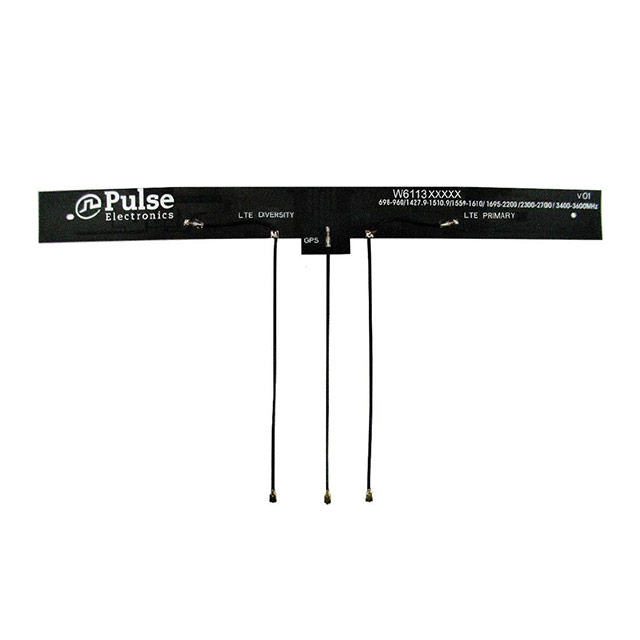

    2x2 MIMO LTE + GNSS FPC Antenna 技术手册

    1. 产品简介


    产品类型:2x2 MIMO LTE + GNSS FPC 天线
    主要功能:支持2G、3G和4G网络,具备MIMO(多输入多输出)技术和全球LTE频段支持。同时集成了GNSS功能,适用于GPS和GLONASS系统。
    应用领域:安全、视频、图形等领域;物联网(IoT)、智能电网、计量表、远程监控和传感器网络;交通运输和跟踪系统。

    2. 技术参数


    - 频率范围:LTE1 和 LTE2:698-960/1427.9-1510.9/1559-1610/1695-2200/2300-2700/3400-3600 MHz
    - 阻抗:50Ω
    - 回波损耗:LTE1和LTE2在698-960 MHz下为-6 dB,在其他频段下为-7.5 dB
    - 隔离度:LTE1和LTE2在698-960 MHz下为-10 dB,在其他频段下为-13 dB
    - 平均总效率:在不同频段下的平均总效率范围为35%到70%不等
    - 峰值增益:在不同频段下的峰值增益范围为0.8 dBi到4.2 dBi不等
    - GNSS 频率范围:1570-1610 MHz
    - GNSS 回波损耗:-10 dB
    - GNSS 平均总效率:35%
    - GNSS 峰值增益:0.8 dBi
    - 辐射模式:全向
    - 极化方式:线性
    - 功率承受能力:3W
    - 连接器类型:U.FL 兼容
    - 电缆类型:低损耗Φ1.13mm 同轴电缆
    - 重量:4.0 g
    - 电缆长度:可选100mm、130mm 和 300mm
    - 工作温度范围:-40°C 至 +85°C

    3. 产品特点和优势


    - MIMO技术:支持2x2 MIMO,提高通信质量和覆盖范围。
    - 全球LTE频段支持:涵盖N.A.、欧洲、亚洲(包括日本)的主要LTE频段。
    - 高可靠性:保证端口间隔离,支持恶劣的RF环境。
    - 高增益:峰值增益在特定频段高达4.2 dBi,确保信号质量。
    - 低ECC(包络相关系数):保证在不同使用场景下保持最佳性能。
    - 匹配模块:与Sierra Wireless、Telit、华为、Gemalto、uBlox、中兴等公司的无线电模块兼容。

    4. 应用案例和使用建议


    应用案例:该天线适用于多种无线通信设备,如4G路由器、物联网设备、卫星导航系统等。它特别适合需要在狭小空间内安装的情况。
    使用建议:根据具体应用选择合适的电缆长度,并注意天线与无线电模块的正确匹配。在使用过程中,应尽量避免将天线置于金属物体附近,以防止信号干扰。

    5. 兼容性和支持


    - 兼容性:与Sierra Wireless、Telit、华为、Gemalto、uBlox、中兴等公司的无线电模块兼容。
    - 支持和维护:供应商提供详尽的技术文档和支持服务,以帮助客户更好地使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:回波损耗过高
    解决办法:检查连接器接口是否松动,确保电缆连接牢固。
    - 问题2:信号质量不稳定
    解决办法:确认天线放置位置无遮挡物,并远离大型金属物体。
    - 问题3:电源适配问题
    解决办法:确保使用符合要求的电源适配器,并检查电源连接是否正常。

    7. 总结和推荐


    综上所述,这款2x2 MIMO LTE + GNSS FPC天线在通信质量、信号覆盖范围和多频段支持方面表现出色,是一款非常适合各种无线通信应用的高性能产品。无论是安全性、视频传输还是物联网领域,该产品都能提供可靠且高效的解决方案。因此,我们强烈推荐这款产品用于各类高端无线通信设备中。

W6113B0100参数

参数
阻抗 -
额定功率 -
天线类型 -
中心频率 829MHz;3.5GHz
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
包装方式 散装

W6113B0100厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W6113B0100数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W6113B0100 W6113B0100数据手册

W6113B0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 6.9732 ¥ 59.2722
100+ $ 6.0306 ¥ 51.2601
250+ $ 5.586 ¥ 47.481
500+ $ 5.472 ¥ 46.512
库存: 280
起订量: 40 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1778.16
