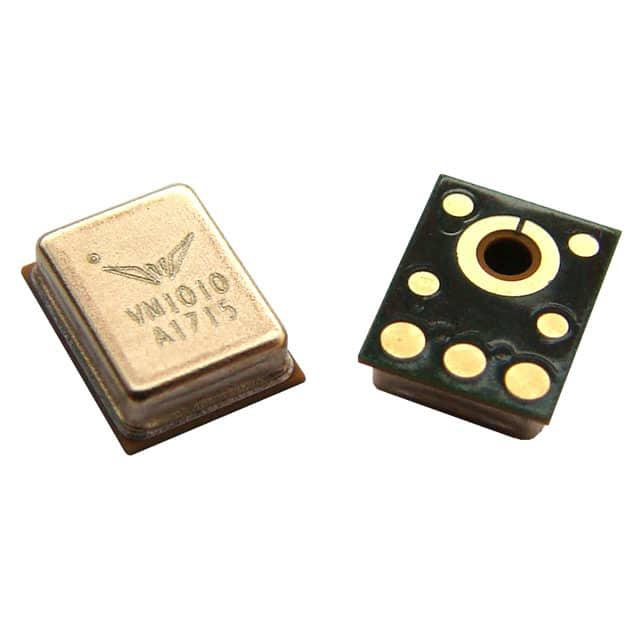

PMM-3738-VM1010-R

产品分类: 麦克风
厂牌: PUI AUDIO
产品描述: 1.6V~3.6V 100Hz~10kHz 60dB -38dB ±3dB @ 94dB SPL 700Ω 全向 贴片安装 3.76mm*2.95mm*1.1mm
供应商型号: 668-1585-6-ND
供应商:
标准整包数: 1
PUI AUDIO 麦克风 PMM-3738-VM1010-R

PMM-3738-VM1010-R概述

    零功率监听型压电MEMS麦克风PMM-3738-VM1010-R 技术手册

    产品简介


    PMM-3738-VM1010-R 是一款单端模拟MEMS麦克风,具备零功率监听(ZeroPower Listening)技术。这种技术使麦克风在待机状态下几乎不消耗电能,仅需18μW的运行功率即可检测到声音。此外,该麦克风具备全音频输出功能,适用于电池供电设备中的语音激活系统。广泛应用于智能音箱、智能电视遥控器、智能耳机以及智能家居物联网产品等领域。

    技术参数


    PMM-3738-VM1010-R的技术参数如下:
    - 正常模式声学规格
    - 灵敏度:-41至-35 dBV @ 1 kHz, 94 dB SPL
    - 信噪比(SNR):94 dB SPL信号下,20 Hz - 20 kHz范围内,A加权为60 dB
    - 失真率:总谐波失真(THD):0.1%
    - 声学过载点(AOP):10% THD下,124 dB SPL
    - 滚降频率:1 kHz时为-3dB
    - 方向性:全向
    - 唤醒声模式声学规格
    - 最大声学阈值(默认):89 dB SPL
    - 中声学阈值:77 dB SPL
    - 最低声学阈值:65 dB SPL
    - 正常模式电气规格
    - 电源电压:1.6 V至3.6 V
    - 电源电流:1.8 V时为83至100 μA
    - 电源抑制比(PSRR):-56 dB
    - 输出阻抗:1000 Ω
    - 直流偏移:0.75 V
    - 唤醒声模式电气规格
    - 电源电压:1.6 V至3.6 V
    - 电源电流:1.8 V时为7至14 μA
    - 数字电气接口规格
    - 逻辑输入高电平:0.65VDD
    - 逻辑输入低电平:-0.3 V至0.35VDD
    - 逻辑输出高电平:0.7VDD至VDD
    - 逻辑输出低电平:0至0.3VDD
    - 驱动能力:100 pF
    - 绝对最大额定值
    - 电源电压:3.6 V
    - 声音压力级:160 dB SPL (相对于20 μPa)
    - 温度范围:-40至+85 ℃
    - 存储温度范围:-50至+150 ℃

    产品特点和优势


    PMM-3738-VM1010-R 的主要特点是其零功率监听技术,使其在待机状态下的功耗接近于零。通过调整外接电阻(Rg),可以调节唤醒声的声学阈值。该麦克风能够在多种电池供电设备中实现高效的语音激活功能,从而延长电池寿命,提高设备的能效。

    应用案例和使用建议


    PMM-3738-VM1010-R 主要用于智能家居和消费电子产品中的语音界面。例如,在智能音箱和远程控制中,它可以通过检测声音来唤醒设备,实现低功耗的语音交互。使用时,推荐先将麦克风启动在正常模式(mode管脚接地),然后根据需要进入唤醒声模式。对于智能音箱和远程控制,可以配置合适的声学阈值,以确保在用户触发语音命令时能够准确响应。

    兼容性和支持


    PMM-3738-VM1010-R 可与大多数标准处理器兼容。该麦克风支持通过调整外接电阻来配置不同的声学阈值,从而适应不同的应用场景。厂商提供了详细的文档和技术支持,帮助客户更好地理解和使用这款麦克风。

    常见问题与解决方案


    1. 问:麦克风在正常模式下功耗过高?
    - 答: 检查电源电压是否稳定,确保在1.6 V至3.6 V之间。另外,检查外部电路是否有泄漏。

    2. 问:麦克风在唤醒声模式下无法正确响应声音?
    - 答: 调整外接电阻(Rg)值,使其符合所需的声学阈值。
    3. 问:麦克风工作时出现异常噪声?
    - 答: 检查麦克风的安装是否稳固,避免震动和机械应力。确认电源供电质量良好,避免干扰。

    总结和推荐


    PMM-3738-VM1010-R是一款高性能的压电MEMS麦克风,特别适合用于电池供电设备的语音激活系统。其零功率监听技术使其在保持高效能的同时大大降低了能耗。因此,我们强烈推荐此款麦克风用于智能音箱、智能电视遥控器等需要长时间低功耗语音识别的应用场合。

PMM-3738-VM1010-R参数

参数
阻抗 700Ω
灵敏度 -38dB ±3dB @ 94dB SPL
额定电流 -
工作电压 1.6V~3.6V
信噪比 60dB
方向 全向
频率 100Hz~10kHz
长*宽*高 3.76mm*2.95mm*1.1mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

PMM-3738-VM1010-R厂商介绍

PUI Audio是一家专注于高品质音频解决方案的公司,其产品线涵盖了多种音频设备和组件。以下是PUI Audio的一些主要产品分类和应用领域:

1. 扬声器和喇叭:提供各种尺寸和类型的扬声器,适用于家庭音响、汽车音响、专业音响系统等。

2. 音频放大器:包括功率放大器和集成放大器,用于驱动扬声器并提供高质量的音频输出。

3. 音频处理器:如数字信号处理器(DSP),用于音频信号的调整和优化。

4. 麦克风和拾音器:提供各种类型的麦克风,适用于录音、会议、演出等场合。

5. 耳机和耳塞:包括专业监听耳机和消费级耳机,满足不同用户的需求。

6. 音频接口和转换器:用于连接和转换不同音频设备之间的信号。

7. 无线音频设备:如无线麦克风和无线扬声器,提供便捷的无线连接解决方案。

PUI Audio的优势在于:

- 技术创新:不断研发新技术,提升产品性能和用户体验。
- 品质保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:根据客户需求提供定制化的音频解决方案。
- 广泛应用:产品适用于多种行业和市场,包括娱乐、教育、企业等。

PUI Audio致力于提供全面的音频解决方案,满足不同客户的需求,并在音频技术领域保持领先地位。

PMM-3738-VM1010-R数据手册

厂牌 PDF简要描述 下载
PUI AUDIO 麦克风 PUI AUDIO PMM-3738-VM1010-R PMM-3738-VM1010-R数据手册

PMM-3738-VM1010-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
