PFXGP4601TAD

产品分类: 其他工具
厂牌: PRO-FACE

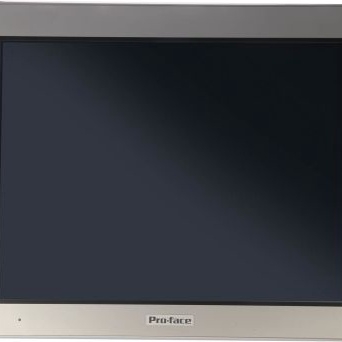

产品描述: Pro-face HMI触摸屏, GP4000系列, 12.1 in显示屏TFT LCD
供应商型号: 1444980
供应商: 欧时
标准整包数: 1
PRO-FACE 其他工具 PFXGP4601TAD

PFXGP4601TAD概述

    # GP-4601T 人机界面(HMI)技术手册解析

    产品简介


    基本介绍
    GP-4601T 是一款由 Pro-face 推出的人机界面(HMI),专门设计用于工业自动化领域。该产品集成了 TFT 彩色液晶显示屏和多种接口,支持丰富的文本和图形显示功能,适用于制造、过程控制和操作监控等多种场景。其核心功能是为人机交互提供直观便捷的操作界面。
    主要功能
    - 彩色显示: 支持高达 65,536 色的显示能力,确保信息呈现清晰且丰富。
    - 触摸屏操作: 用户可通过触摸屏进行快速操作和数据输入。
    - 通信接口: 提供多样化的通信接口,支持 RS-232C 和 RS-422/485 等标准协议。
    应用领域
    广泛应用于工业自动化系统、生产监控、电力监控及远程控制等领域。

    技术参数


    以下是 GP-4601T 的主要技术规格:
    | 参数 | 描述 |

    | 型号编号 | GP-4601T (PFXGP4601TAD),涂层版编号为 PFXGP4601TADC |
    | 显示屏类型 | TFT 彩色 LCD |
    | 屏幕尺寸 | 12.1 英寸 |
    | 分辨率 | 800 x 600 像素(SVGA) |
    | 有效显示区域 | W246.0 x H184.5 mm |
    | 背光寿命 | ≥ 50,000 小时(连续运行,环境温度 25°C) |
    | 存储温度范围 | -20 至 60°C |
    | 工作温度范围 | 0 至 55°C |
    | 存储湿度 | 10 至 90% RH(无冷凝) |
    | 防护等级 | IP65f,符合 NEMA 4X/13 标准 |
    | 电源电压 | DC 24 V,输入电压范围 19.2 至 28.8 V |
    | 最大功耗 | ≤ 17 W |
    | 内存配置 | 应用程序内存:32 MB,逻辑程序区:132 KB |

    产品特点和优势


    独特功能
    1. 高亮度背光: 白色 LED 背光技术,寿命长且无需用户更换。
    2. 多语言支持: 提供多达 6,962 种字符,支持简体中文、繁体中文和韩文等字体。
    3. 大容量存储: 内置 8 MB FLASH EPROM 和 320 KB SRAM 数据备份内存。
    4. 扩展性: 可通过 SD 卡扩展存储空间。
    市场竞争力
    GP-4601T 的主要优势在于其高可靠性、出色的显示效果以及广泛的通信接口选择,使其成为工业 HMI 市场中的佼佼者。

    应用案例和使用建议


    应用案例
    - 工厂生产线监控: 用于实时监测生产进度和设备状态。
    - 能源管理: 在变电站中用于显示电网运行数据。
    - 楼宇自动化: 显示温度、湿度和空气质量数据。
    使用建议
    1. 定期检查触摸屏校准状态,确保触控灵敏度正常。
    2. 保持安装环境清洁干燥,避免油污对屏幕造成损害。
    3. 在高温或高湿环境中使用时,定期检查设备的散热状况。

    兼容性和支持


    兼容性
    - 支持多种工业通信协议,如 RS-232C、RS-422/485 和以太网接口。
    - 支持 SD 卡扩展,方便用户进行数据导入和备份。
    厂商支持
    Pro-face 提供完善的售后服务和技术支持,确保用户在设备使用过程中能够得到及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 屏幕显示异常 | 检查连接电缆是否松动或损坏 |
    | 触摸屏反应迟钝 | 重启设备并重新校准触摸屏 |
    | 数据丢失 | 检查锂电池电量并及时更换 |

    总结和推荐


    综合评估
    GP-4601T 以其高可靠性、灵活性和多功能性,非常适合工业自动化领域的需求。它不仅提供了强大的硬件性能,还具备良好的软件兼容性和易用性。
    推荐结论
    强烈推荐 GP-4601T 作为工业 HMI 的首选设备。无论是新项目开发还是现有系统的升级,该产品都能提供卓越的支持和服务。

    希望以上内容能帮助您深入了解 GP-4601T 的技术细节及其在工业自动化领域的价值!

PFXGP4601TAD参数

参数
长*宽*高 315mm*56mm*241mm

PFXGP4601TAD厂商介绍

Pro-face是一家全球知名的工业自动化人机界面(HMI)解决方案提供商,总部位于日本。公司专注于开发和制造用于工业自动化领域的高性能人机界面产品,包括触摸屏显示器、PLC(可编程逻辑控制器)和工业平板电脑等。

主营产品分类:
1. 触摸屏显示器:提供多种尺寸和功能的触摸屏显示器,适用于各种工业控制场景。
2. PLC:提供多种型号的PLC,满足不同规模和复杂度的工业自动化需求。
3. 工业平板电脑:专为恶劣工业环境设计的平板电脑,具有高防护等级和稳定性。

应用领域:
Pro-face的产品广泛应用于制造业、能源、交通、医疗、食品加工等多个行业,特别是在自动化生产线、机器人控制、数据监控和远程管理等方面。

Pro-face的优势:
1. 高品质:Pro-face的产品以其卓越的品质和可靠性而闻名,能够在恶劣的工业环境中稳定运行。
2. 技术创新:公司不断进行技术创新,提供最新的HMI技术和解决方案。
3. 定制化服务:Pro-face能够根据客户需求提供定制化的产品和解决方案。
4. 全球支持:Pro-face在全球范围内设有技术支持和服务中心,为客户提供及时的本地化服务。

PFXGP4601TAD数据手册

厂牌 PDF简要描述 下载
PRO-FACE 其他工具 PRO-FACE PFXGP4601TAD PFXGP4601TAD数据手册
