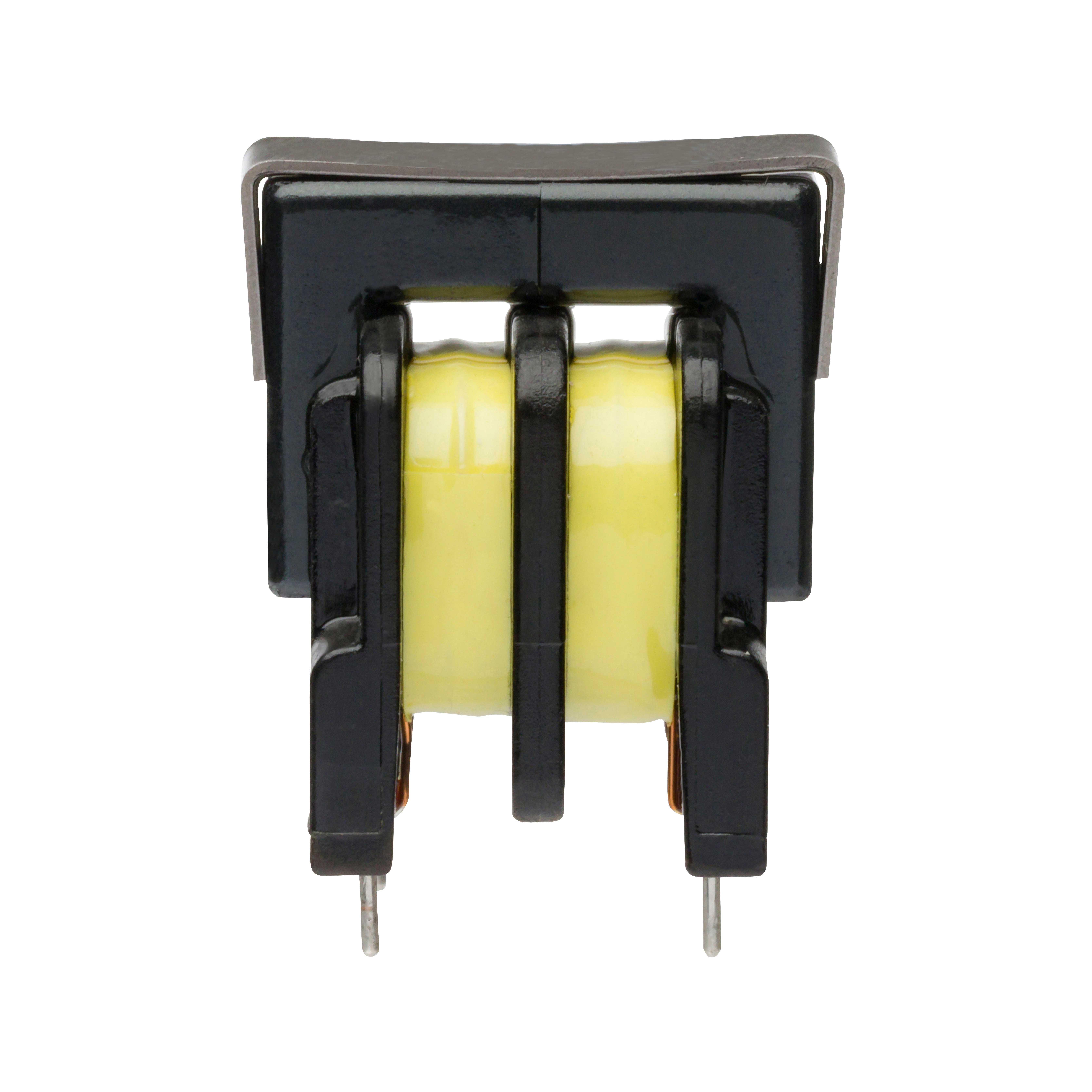

PMCU-0330

产品分类: 共模滤波器
厂牌: PREMIER MAGNETICS
产品描述: Common Mode Line Filters
供应商型号: AV-A-PMCU-0330
供应商: Avnet
标准整包数: 150
PREMIER MAGNETICS 共模滤波器 PMCU-0330

PMCU-0330概述

    PMCU-XXXX EMI/RFI 共模线路滤波器技术手册

    产品简介


    PMCU-XXXX 是一款专为抑制电磁干扰(EMI)和射频干扰(RFI)而设计的共模线路滤波器。这些滤波器具有低剖面构造,广泛应用于多种场合,例如工业自动化、医疗设备、通信设备及家用电器等领域。产品通过 RoHS 认证,符合环保标准,适合在各类电子设备中使用,以确保信号传输的质量和设备的安全运行。

    技术参数


    以下是 PMCU-XXXX 系列滤波器的技术规格,涵盖电气参数和机械参数:
    | 零件号 | 最大电流 (A) | 感应电感 (mH) | 直流电阻 (Ω) | 尺寸 (mm) |

    | PMCU-4470 | 150 | 17.25 | 34.50 | 7.0 x 10.8 x 12.5 |
    | PMCU-4330 | 200 | 23.00 | 46.00 | 8.0 x 12.5 x 15.5 |
    | PMCU-4220 | 250 | 28.75 | 57.50 | 12.6 x 15.5 x 16.5 |
    | PMCU-4100 | 350 | 40.25 | 80.50 | 16.3 x 18.4 x 20.0 |
    | PMCU-4056 | 450 | 51.75 | 103.50 | 21.7 x 23.0 x 27.2 |
    其他规格包括:
    - 工作温度范围:-40°C 至 +80°C
    - 工作电压:250Vac, 45/400Hz 或 300Vac, 50/60Hz
    - 隔离电压:3750Vrms
    - 绝缘电阻:500Vdc 时 >100MOhm

    产品特点和优势


    PMCU-XXXX 系列共模线路滤波器的独特之处在于其高感应电感、低直流电阻和宽泛的工作电流范围。这些特性使其能够有效抑制高频噪声,从而提高信号质量和设备的稳定性。其低剖面设计和高可靠性使其适用于各种紧凑空间的应用,同时保持高性能。

    应用案例和使用建议


    根据手册提供的典型应用电路图,PMCU-XXXX 系列滤波器常用于电源线输入端,以过滤来自电源的噪声。特别是在工业自动化控制系统、通信设备和医疗仪器中,可以显著提升系统稳定性和减少外部干扰。建议在安装前对系统进行完整的电气特性测试,以确保滤波器能够有效工作。

    兼容性和支持


    PMCU-XXXX 系列滤波器与其他制造商的产品具有良好的兼容性,适用于各种 PCB 设计。产品供应商提供了详尽的技术文档和用户指南,便于用户进行集成和调试。此外,供应商还提供专业的技术支持服务,以解决用户可能遇到的任何问题。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见的问题。以下是几个常见问题及其解决方案:
    1. 问题:滤波效果不佳
    - 解决方案:检查系统是否存在未接地的设备或其他噪声源,确认滤波器是否正确连接。

    2. 问题:温度过高
    - 解决方案:确认滤波器是否在额定电流范围内使用,确保良好散热。
    3. 问题:滤波器损坏
    - 解决方案:检查供电电压是否超过额定值,确认滤波器是否受到物理损伤。

    总结和推荐


    综上所述,PMCU-XXXX 系列共模线路滤波器凭借其高效能、广泛的适用范围和优质的客户服务,在市场上具有较高的竞争力。它不仅满足了工业和消费电子产品的需求,还在许多关键领域展示了卓越的性能。因此,我们强烈推荐使用这款滤波器来提升设备的整体性能和稳定性。

PMCU-0330参数

参数
额定电压-DC -
阻抗 -
电感值 -
直流电阻 -
额定电流 -
线路数量 -
额定电压-AC -
包装方式 盒装

PMCU-0330厂商介绍

Premier Magnetics是一家专注于磁性产品制造的公司,其产品广泛应用于各种工业和商业领域。公司主营产品包括:

1. 磁性材料:包括钕铁硼、铁氧体、铝镍钴等,用于制造各种磁性组件。
2. 磁性组件:如磁铁、磁环、磁棒等,广泛应用于电机、扬声器、传感器等设备。
3. 磁性系统:如磁性分离器、磁性输送带等,用于物料处理和自动化生产线。

Premier Magnetics的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出新型磁性材料和组件,满足市场需求。
2. 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供定制化的磁性解决方案。
4. 快速响应:高效的生产和物流系统,确保客户订单快速交付。

PMCU-0330数据手册

厂牌 PDF简要描述 下载
PREMIER MAGNETICS 共模滤波器 PREMIER MAGNETICS PMCU-0330 PMCU-0330数据手册

PMCU-0330封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.7758 ¥ 7.2089
1050+ $ 0.7278 ¥ 6.7634
2250+ $ 0.7023 ¥ 6.5261
4050+ $ 0.6784 ¥ 6.3043
7350+ $ 0.6561 ¥ 6.097
库存: 2000
起订量: 300 增量: 150
交货地:
最小起订量为:300
合计: ¥ 2162.67
