831-87-006-10-001101

厂牌: PRECI-DIP

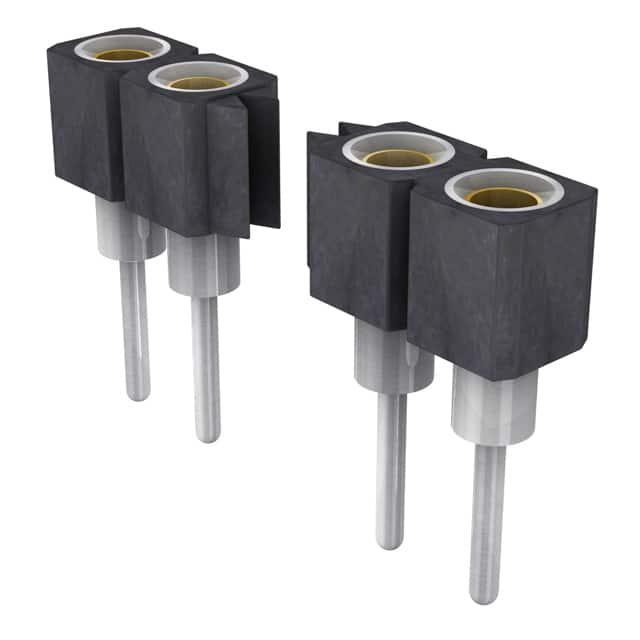

产品描述: Preci-Dip SIP6插座 SIL插座, 2mm节距, 通孔安装, 直向, 12 x 2.2 x 4.2mm
供应商型号: 7020629
供应商: 海外现货
标准整包数: 5
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 831-87-006-10-001101

831-87-006-10-001101概述


    产品简介


    PCB连接器系列831
    单行直插式焊尾连接器
    PCB连接器系列831是专门为电路板设计的单行直插式连接器,具有独特的结构和可靠的设计。这类连接器广泛应用于电信、工业自动化、计算机和消费电子产品等领域。它们能够确保信号传输的稳定性和可靠性,是现代电子设备中不可或缺的组件。

    技术参数


    - 外壳材料: 黑色玻璃填充聚合物(LCP-GF30-FR)
    - 阻燃等级: UL 94V-O
    - 插座筒体材料: 黄铜(CuZn36Pb3,C36000)
    - 触点夹子材料: 铜铍(C17200)
    - 插入力: 0.7 N 典型值
    - 拔出力: 0.4 N 典型值(光亮钢针,直径0.46 mm)
    - 机械寿命: ≥500 次循环
    - 额定电流: 3 A
    - 接触电阻: ≤10 mΩ
    - 耐压强度: ≥1000 V RMS

    产品特点和优势


    1. 耐用性强:采用黄铜材质的插座筒体和铜铍材质的触点夹子,确保连接器在恶劣环境下依然能够保持良好的电性能。
    2. 耐温范围广:可在-55到+125°C的温度范围内正常工作,适应各种严苛环境。
    3. 高可靠性:具备出色的接触和机械性能,保证长期稳定的信号传输。
    4. 环保认证:通过UL 94V-O阻燃测试,符合环保标准。

    应用案例和使用建议


    应用案例
    - 电信设备: 用于交换机和路由器之间的信号传输。
    - 工业自动化: 在PLC和传感器之间实现稳定的数据通信。
    - 计算机和消费电子产品: 如笔记本电脑和手机等设备内部的电路连接。
    使用建议
    - 焊接过程: 确保焊料厚度在规定范围内,以避免焊接不良或虚焊现象。
    - 安装环境: 在潮湿或多尘环境中使用时,定期清洁连接器,以防止灰尘积累影响信号传输。
    - 振动环境: 由于连接器需承受一定量的振动,应尽量避免长期在强振动环境下使用,以延长使用寿命。

    兼容性和支持


    - 兼容性: 该系列连接器适用于不同尺寸的电路板,包括2 mm和2.54 mm间距。
    - 厂商支持: PRECI-DIP提供详尽的技术文档和快速响应的客户服务,包括安装指南、技术咨询和维修服务。

    常见问题与解决方案


    - Q: 插入力和拔出力偏大如何处理?
    - A: 检查焊盘孔尺寸是否正确,确保铜箔和金镀层厚度符合要求;如无误,则需检查插针和插座是否损坏,更换损坏部件即可。

    - Q: 信号传输不稳定怎么办?
    - A: 首先检查是否有接触不良的情况,检查焊锡质量及焊点;其次检查环境因素,如湿度和温度是否符合使用条件。

    总结和推荐


    综述
    PCB连接器系列831以其优异的耐温性能、可靠的接触稳定性以及广泛的兼容性,在电子设备中扮演着重要角色。其出色的机械特性和电气特性使其成为市场上的一款明星产品。
    推荐
    鉴于其在极端环境下的稳定表现和广泛的应用领域,强烈推荐使用PRECI-DIP系列831 PCB连接器。无论是在严苛的工业环境中还是日常消费电子设备中,它都能提供可靠高效的信号传输。

831-87-006-10-001101参数

参数
间距-配接 2mm
防护等级 -
排数 1
针脚数 6pin
触头镀层 - 配接
类型 Push-Pull,Socket
额定电流 3A
颜色 黑色
触头镀层厚度 - 配接 -
长*宽*高 12mm*2.2mm*2.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

831-87-006-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

831-87-006-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 831-87-006-10-001101 831-87-006-10-001101数据手册

831-87-006-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
