450-10-208-01-899101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 8pin 3A 金 黑色 贴片安装
供应商型号: 450-10-208-01-899101
供应商: 国内现货
标准整包数: 620

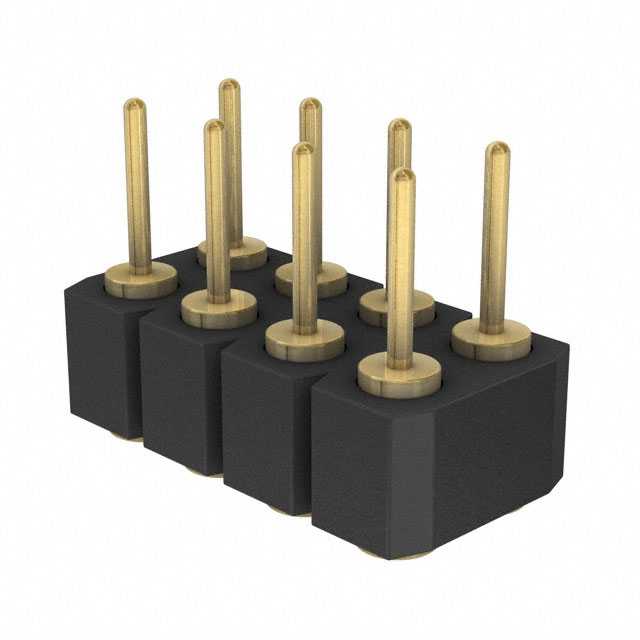

PRECI-DIP 圆形连接器 450-10-208-01-899101

450-10-208-01-899101概述

    PCB Connectors Series 450

    产品简介


    本系列的双排表面贴装垂直浮动针式连接器(型号:450-PP-2NN-01-899101)专为电子元器件的设计与应用而设计。此系列的连接器主要用于印刷电路板(PCB),适用于多种工业和消费电子产品,如电信设备、计算机硬件、自动化控制系统等领域。其独特的双排结构使得连接器能够提供更高的信号密度,满足现代电子产品对高效数据传输的需求。

    技术参数


    - 针直径:0.47 mm
    - 间距:2.54 mm
    - 安装方式:表面贴装,垂直浮动针
    - 绝缘材料:黑色玻璃填充聚酯(PCT-GF30-FR),符合UL 94V-O阻燃等级
    - 接触材料:黄铜CuZn36Pb3 (C36000)
    - 电气性能:
    - 额定电流:3 A
    - 绝缘电阻:最小10'000 MΩ (500 V AC)
    - 容量:最大1 pF
    - 耐电压:最小1000 V RMS
    - 机械性能:
    - 连接针弹片最小保持力:40 N
    - 接触件保持力:最小3.3 N
    - 工作温度范围:-55...+125 °C
    - 使用寿命:最少500次循环

    产品特点和优势


    本系列连接器具有以下显著特点:
    - 高可靠性:采用高品质材料,确保在极端环境下稳定工作。
    - 优异的电气性能:低接触电阻、高绝缘性能,保障数据传输的稳定性。
    - 适应性强:宽泛的工作温度范围和高耐腐蚀性使其适用于各种恶劣环境。
    - 易于安装:垂直浮动设计便于表面贴装工艺的应用。

    应用案例和使用建议


    本连接器已在电信基础设施和工业自动化设备中得到广泛应用。例如,在通信基站的多层PCB上使用时,可以实现多个数据传输通道的稳定连接。建议在使用时注意以下几点:
    - 确保焊接温度和时间符合标准要求,以避免焊料质量问题。
    - 在选择钻孔尺寸时,应根据连接器规格进行精确匹配,避免松动或过度压缩。

    兼容性和支持


    该系列产品可与其他品牌和标准的连接器配合使用,具有良好的兼容性。此外,制造商提供详尽的技术文档和支持服务,帮助客户解决在设计、安装及后期维护过程中遇到的问题。

    常见问题与解决方案


    1. Q: 如何判断连接器是否安装正确?
    - A: 检查连接器与PCB之间的插针是否完全插入且稳固,无松动现象。

    2. Q: 遇到过热问题怎么办?
    - A: 减少电流负载或改善散热措施,如增加散热片。

    3. Q: 焊接后发现连接器位置偏移怎么办?
    - A: 使用工具轻柔调整位置,确保焊点充分固化后再进行下一步操作。

    总结和推荐


    综上所述,PCB连接器系列450以其卓越的电气性能、可靠性和广泛的适用性脱颖而出,特别适合于需要高度可靠性的工业应用场合。对于寻找高性能连接解决方案的专业人士来说,这是一个值得考虑的选择。因此,我强烈推荐这款产品给寻求稳定高效的连接解决方案的客户。

450-10-208-01-899101参数

参数
针脚数 8pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 -
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

450-10-208-01-899101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

450-10-208-01-899101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 450-10-208-01-899101 450-10-208-01-899101数据手册

450-10-208-01-899101封装设计

查看详情并下载
Symbol
Footprint
3D Model
