612-87-316-41-001101

产品分类: 用于IC/晶体管的插座
厂牌: PRECI-DIP

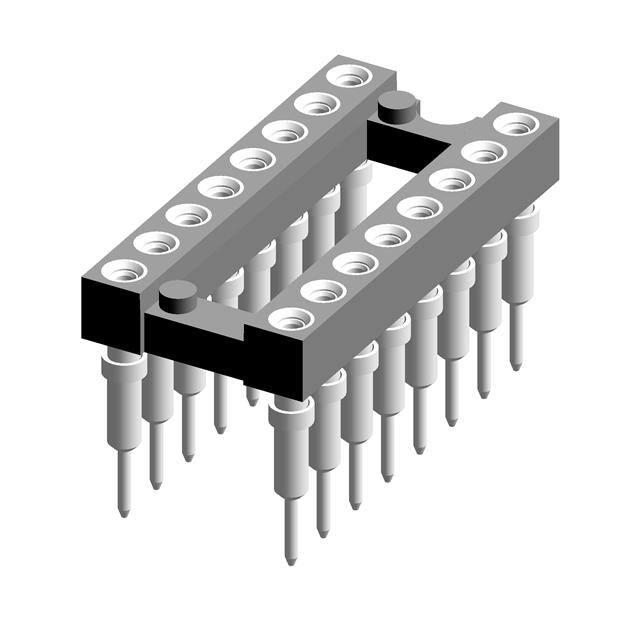

产品描述: Conn DIP Socket SKT 16 POS 2.54mm Solder ST Thru-Hole
供应商型号: 437-6128731641001101
供应商: Mouser
标准整包数: 1
PRECI-DIP 用于IC/晶体管的插座 612-87-316-41-001101

612-87-316-41-001101概述

    DIL Sockets Series 612 技术手册

    产品简介


    DIL Sockets Series 612 是一种双列直插式(DIL)插座,专门用于容纳和连接各种标准尺寸的电子元件。这些插座主要用于电子设备的组装和测试过程中,确保电气连接的可靠性和稳定性。其广泛应用于工业控制、计算机系统、通信设备、测量仪器等领域。

    技术参数


    以下是 DIL Sockets Series 612 的技术规格和性能参数:
    - 绝缘材料:黑玻璃填充聚酯(PCT-GF30-FR)
    - 可燃性等级:UL 94V-0
    - 外壳材料:黄铜(CuZn36Pb3,C36000)
    - 接触片(4指式):铍青铜(C17200)
    - 接受引脚直径范围:0.40至0.56毫米
    - 插入力:约2牛顿
    - 拔出力:约1牛顿(光亮钢规,直径0.43毫米)
    - 机械寿命:最少100个周期
    - 额定电流:1安培
    - 接触电阻:最大10毫欧
    - 介电强度:最小1000伏AC

    产品特点和优势


    DIL Sockets Series 612 拥有以下独特功能和优势:
    - 易安装性:由于采用一次性塑料载体,易于安装,不会出现焊料或助焊剂渗透的问题。
    - 可靠性:通过多个环境测试,确保在极端条件下的稳定性和耐用性。
    - 抗腐蚀性:通过盐雾、二氧化硫和硫化氢测试,表现出优异的抗腐蚀能力。
    - 高电气性能:提供良好的绝缘性能和低接触电阻,保证电路的可靠性。

    应用案例和使用建议


    DIL Sockets Series 612 广泛应用于各种电子产品中,例如工业控制系统、服务器主板、通信设备等。在实际使用中,建议在组装过程中仔细检查插座和引脚之间的清洁度,以确保最佳的电气连接效果。此外,在高温或潮湿环境下使用时,应特别注意环境对插座的影响。

    兼容性和支持


    DIL Sockets Series 612 适用于大多数标准的DIL封装集成电路,具有广泛的兼容性。制造商 PRECI-DIP 提供全面的技术支持和售后服务,确保客户在使用过程中能够获得必要的帮助和支持。

    常见问题与解决方案


    1. 问题:插座无法正确安装
    - 解决办法:检查插座和孔位是否对齐,确认孔径尺寸符合标准(1.15 ± 0.02毫米)。如果仍有问题,请联系技术支持。

    2. 问题:插座接触不良
    - 解决办法:检查插座内的清洁度,确保无杂质。必要时重新安装插座并重新焊接。

    3. 问题:插座在高温下表现不稳定
    - 解决办法:确保插座通过所有高温测试项目,并选择符合标准的焊接合金和工艺。

    总结和推荐


    总体而言,DIL Sockets Series 612 是一款高性能、高可靠性的DIL插座,适用于多种电子设备的应用场景。其优秀的机械特性和电气性能使其在市场上具有较强的竞争力。强烈推荐在需要高可靠性连接的电子产品中使用这款产品。如果您有任何疑问或需要进一步的支持,请联系 PRECI-DIP 的技术支持团队。

612-87-316-41-001101参数

参数
长*宽*高 20.3mm(长度)*10.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

612-87-316-41-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

612-87-316-41-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 用于IC/晶体管的插座 PRECI-DIP 612-87-316-41-001101 612-87-316-41-001101数据手册

612-87-316-41-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
