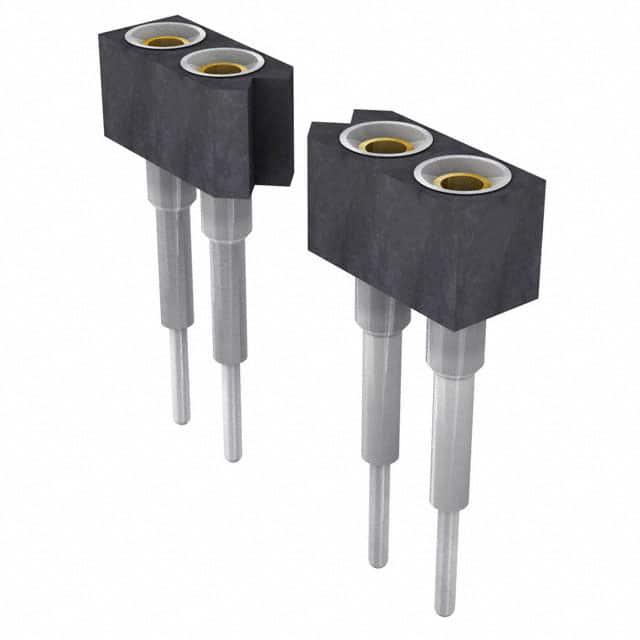

317-87-108-41-022101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 1.78mm 1 8pin 1A 金 黑色 通孔安装 14.62mm(长度)*2.5mm(高度)
供应商型号: 317-87-108-41-022101
供应商: 国内现货
标准整包数: 660
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 317-87-108-41-022101

317-87-108-41-022101概述

    PCB Connectors: Series 317

    1. 产品简介


    Series 317是一款单排直插式连接器,适用于多种电子应用场合。这类连接器的主要功能在于提供可靠且高效的电路连接。它们广泛应用于计算机、通信设备、工业自动化设备等领域,是实现电子系统之间信号传输的重要组件。

    2. 技术参数


    - 插头类型:单排
    - 针间距:1.778 mm 和 1.8 mm
    - 触点类型:插座连接器
    - 绝缘体材料:黑色玻璃填充聚酯(PCT-GF30-FR)
    - 针套材质:黄铜(CuZn36Pb3,C36000)
    - 触点夹材质:铍青铜(C17200)
    - 额定电流:1 A
    - 接触电阻:最大 10 mΩ
    - 耐压等级:最小 1000 V RMS
    - 机械寿命:至少 500 次循环
    - 安装方式:焊接尾端
    - 拔插力:插入力 2 N(典型值),拔出力 1 N(典型值)
    - 适用温度范围:-55 °C 至 +125 °C

    3. 产品特点和优势


    Series 317 系列连接器采用了高性能材料,确保了其出色的电气性能和耐用性。它的关键特点包括:
    - 阻燃性:UL 94V-O 级别,满足安全标准。
    - 耐温性:宽广的工作温度范围使其能在极端环境下稳定运行。
    - 高可靠性:机械和电气性能优异,可在高温、潮湿和振动环境中长期可靠工作。
    - 易用性:简单的焊接安装方式降低了生产成本并提高了装配效率。

    4. 应用案例和使用建议


    - 计算机硬件:用于主板和扩展卡之间的连接。
    - 工业控制设备:连接传感器与控制器。
    - 电信设备:用于信号传输和数据处理。
    使用建议:为了最大化利用这些连接器的优势,建议在安装前仔细检查钻孔尺寸和材料以确保良好的电气接触。定期进行清洁和维护有助于延长使用寿命并保持稳定性能。

    5. 兼容性和支持


    - 兼容性:支持2mm和2.54mm网格尺寸的焊盘。
    - 支持服务:制造商提供全面的技术支持,包括定制化需求咨询和技术培训。

    6. 常见问题与解决方案


    - 问题:接触不良或信号丢失。
    解决方案:检查焊盘尺寸是否符合要求,必要时重新焊接连接器。
    - 问题:出现过热现象。
    解决方案:确保电路设计合理,避免过载使用;若异常持续发生,需联系专业技术人员检查。

    7. 总结和推荐


    综上所述,Series 317 PCB连接器凭借其出色的电气性能、广泛的适用温度范围以及可靠的机械稳定性,在多个领域都有广泛应用。其简易的安装过程和卓越的表现使其成为许多电子工程师的理想选择。对于需要高质量、高可靠性的电路连接解决方案,强烈推荐使用Series 317 PCB连接器。

317-87-108-41-022101参数

参数
间距-配接 1.78mm
针脚数 8pin
触头镀层 - 配接
颜色 黑色
防护等级 -
额定电流 1A
类型 Push-Pull,Socket
触头镀层厚度 - 配接 -
排数 1
长*宽*高 14.62mm(长度)*2.5mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

317-87-108-41-022101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

317-87-108-41-022101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 317-87-108-41-022101 317-87-108-41-022101数据手册

317-87-108-41-022101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
660+ $ 1.2513 ¥ 10.5105
1980+ $ 0.9077 ¥ 7.6247
6600+ $ 0.707 ¥ 5.9391
库存: 0
起订量: 660 增量: 1
交货地:
最小起订量为:660
合计: ¥ 0
