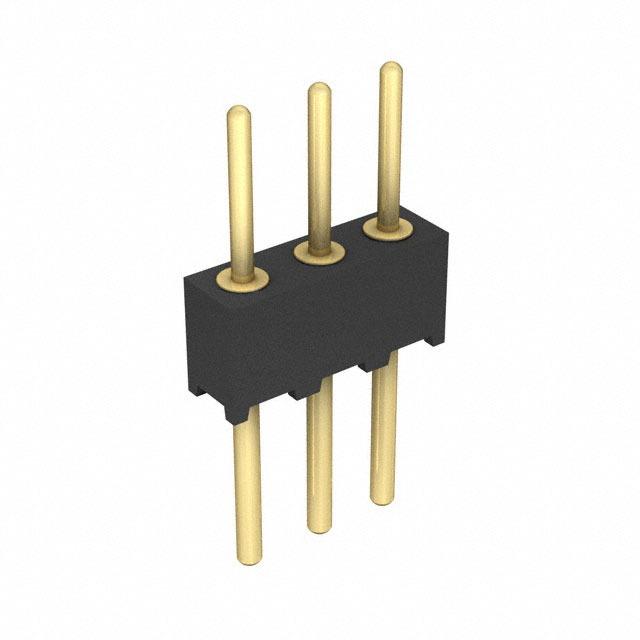

850-10-003-10-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 3pin Glass Filled Polychlorinated Terphenyl 1A 金 黑色 通孔安装 3.81mm(长度)*2.2mm(高度)
供应商型号: AV-A-PRD8501000310001!A
供应商: Avnet
标准整包数: 1350
PRECI-DIP 圆形连接器 850-10-003-10-001101

850-10-003-10-001101概述

    PCB Connectors Series 850 技术手册解析

    产品简介


    产品类型: PCB连接器
    主要功能: 提供电子电路板之间的连接接口,确保信号传输和电力分配的稳定性和可靠性。
    应用领域: 广泛应用于消费电子、通信设备、工业自动化、医疗设备以及汽车电子等领域,特别是在需要高密度、小型化连接解决方案的应用场景中表现优异。

    技术参数


    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR)
    - 阻燃等级: UL 94V-O
    - 接触材料: 铜锌合金(Brass CuZn36Pb3,C36000)
    - 接触针直径: 0.41 mm
    - 机械寿命: 最少500个循环
    - 额定电流: 1 A
    - 耐压能力: 至少1000 V RMS
    - 工作温度范围: -55°C至+125°C
    - 气候类别: IEC 55/125/21

    产品特点和优势


    - 超小型设计: 系列850采用直角焊脚设计,适用于狭小空间布局,特别适合现代电子设备对小型化的需求。
    - 耐用性强: 机械寿命高达500次插拔循环,保证长期使用的稳定性。
    - 安全性高: 符合UL 94V-O标准的绝缘材料及高标准的耐热、防潮性能,确保恶劣环境下的可靠运行。
    - 广泛应用: 凭借卓越的电气特性和紧凑结构,该系列连接器适用于多种复杂应用场景,是高性能连接的理想选择。

    应用案例和使用建议


    典型应用场景:
    - 消费类电子产品(如智能手机、平板电脑)内部电路板连接
    - 工业控制系统的信号传输模块
    - 医疗设备的信号采集和电源管理接口
    使用建议:
    - 在安装过程中,确保焊孔尺寸严格符合规范(2 mm网格:钻孔直径±0.02 mm;2.54 mm网格:钻孔直径±0.02 mm)。
    - 推荐使用金镍涂层的接触针以提高抗氧化能力和延长使用寿命。
    - 对于高频应用场合,需注意减少寄生电容的影响,并适当调整屏蔽措施。

    兼容性和支持


    - 兼容性: 本系列产品可与市场上主流的其他PCB连接器无缝对接,便于集成到现有系统中。
    - 厂商支持: Precidip SA提供全面的技术支持服务,涵盖产品选型指导、安装调试协助以及售后维护等环节。此外,用户可通过官网获取详细的技术文档和更新信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接松动 | 确保正确的安装工艺,检查是否存在过度插入或未完全锁紧的情况。 |
    | 接触电阻偏大 | 检查接触面是否清洁,必要时重新清洁或更换连接器。 |
    | 温升异常 | 确认负载电流不超过额定值,同时检查周围散热条件是否良好。 |

    总结和推荐


    综上所述,PCB连接器Series 850凭借其小巧精致的设计、出色的电气性能以及广泛的适应性,在众多行业中展现出极高的实用价值。无论是从产品质量还是售后服务角度来看,它都是一款值得信赖的产品。对于需要高性能、高可靠性的连接解决方案的应用场景,强烈推荐选用此系列连接器。
    如有进一步需求或疑问,欢迎联系Precidip SA获取更专业的技术支持和服务。

850-10-003-10-001101参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 1A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 3pin
长*宽*高 3.81mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

850-10-003-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

850-10-003-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 850-10-003-10-001101 850-10-003-10-001101数据手册

850-10-003-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
