399-87-103-10-003101

厂牌: PRECI-DIP

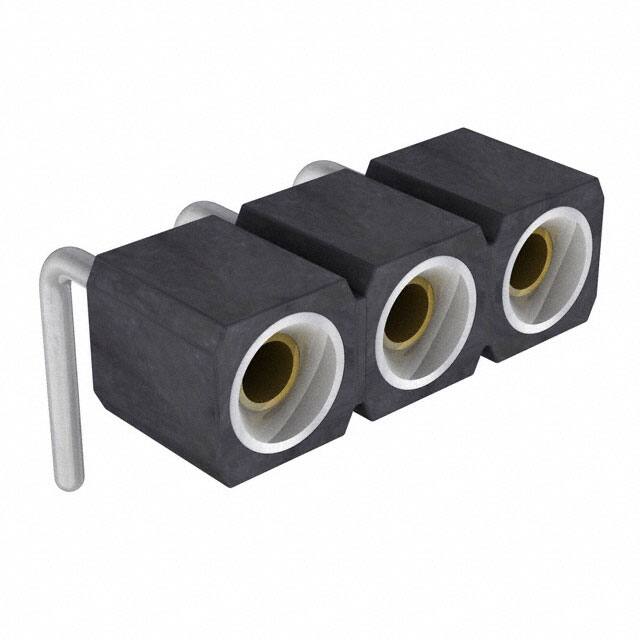

产品描述: Preci-Dip SIP3插座 SIL插座, 2.54mm节距, 通孔安装, 直角, 7.62 x 2.95 x 2.54mm
供应商型号: 7019635
供应商: 海外现货
标准整包数: 5
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 399-87-103-10-003101

399-87-103-10-003101概述


    产品简介


    PCB Connectors 系列 399
    PCB Connectors 系列 399 是一种单行直角焊接尾座插座连接器,广泛应用于电路板设计中。该系列产品主要用于数据、信号、控制和电源应用,具有优异的机械和电气性能。每个系列包括多个不同的配置选项,以满足不同应用场景的需求。

    技术参数


    - 绝缘材料:黑色玻璃填充聚酯 PCT-GF30-FR
    - 阻燃等级:UL 94V-O
    - 插座材料:黄铜 CuZn36Pb3 (C36000)
    - 接触夹(四指)材料:铍铜 C17200
    - 接触针直径:0.40 mm 至 0.56 mm
    - 插入力:2 N 典型值
    - 拔出力:1 N 典型值(使用镀光钢量规,直径 0.43 mm)
    - 机械寿命:最小 500 周期
    - 额定电流:3 A
    - 接触电阻:最大 10 mΩ
    - 耐压:最小 1000 V RMS

    产品特点和优势


    PCB Connectors 系列 399 具有多项显著特点和优势:
    1. 高性能绝缘材料:使用黑色玻璃填充聚酯 PCT-GF30-FR,具备出色的耐热性和阻燃性能。
    2. 高可靠性机械结构:插座采用高强度黄铜材料,接触夹为耐磨损的铍铜,确保长期稳定工作。
    3. 宽泛的工作温度范围:可在 -55°C 到 +125°C 的温度范围内正常工作。
    4. 优异的电气性能:额定电流可达 3 A,接触电阻低至 10 mΩ,保证高效能电力传输。
    5. 多种安装方式:提供直角焊接尾座和无焊压合两种安装方式,方便灵活集成到不同电路板设计中。

    应用案例和使用建议


    PCB Connectors 系列 399 广泛应用于工业自动化、电信设备、医疗设备等领域。以下是几个具体的应用场景及使用建议:
    - 工业自动化设备:可作为传感器与控制器之间的接口,提供稳定可靠的信号传输。建议选用带金镀层的产品以提高耐用性。
    - 电信设备:适用于信号传输模块,需注意避免高频信号干扰。建议使用屏蔽良好的 PCB 连接器,并合理布置 PCB 层。
    - 医疗设备:在医疗监护仪器中,可靠稳定的连接至关重要。建议选择耐腐蚀性能更强的产品,如铜镍金镀层。

    兼容性和支持


    - 兼容性:该系列连接器适用于标准 2.54 mm 和 2 mm PCB 焊盘布局。
    - 支持与维护:PRECIDIP SA 提供详尽的技术文档和在线支持,确保用户能够轻松进行安装和调试。

    常见问题与解决方案


    1. 问题:插入力过高
    - 解决方法:检查插座孔径是否正确,必要时可重新加工钻孔。
    2. 问题:接触电阻异常
    - 解决方法:确认插座和插针之间没有松动,可能需要清洁接触表面或更换插针。
    3. 问题:机械寿命不足
    - 解决方法:确保按照制造商指导进行安装和操作,避免超负荷使用。

    总结和推荐


    PCB Connectors 系列 399 是一款设计精良、性能卓越的连接器,适合各种工业和消费电子产品。其宽泛的工作温度范围、高电气性能和可靠的机械结构使其在市场上具有很强的竞争力。对于需要高度稳定和可靠的电路板连接解决方案的应用场景,推荐选用此款连接器。

399-87-103-10-003101参数

参数
类型 Push-Pull,Socket
颜色 黑色
触头镀层厚度 - 配接 -
间距-配接 2.54mm
触头镀层 - 配接
针脚数 3pin
防护等级 -
额定电流 3A
排数 1
长*宽*高 7.62mm*2.95mm*2.54mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

399-87-103-10-003101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

399-87-103-10-003101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 399-87-103-10-003101 399-87-103-10-003101数据手册

399-87-103-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
