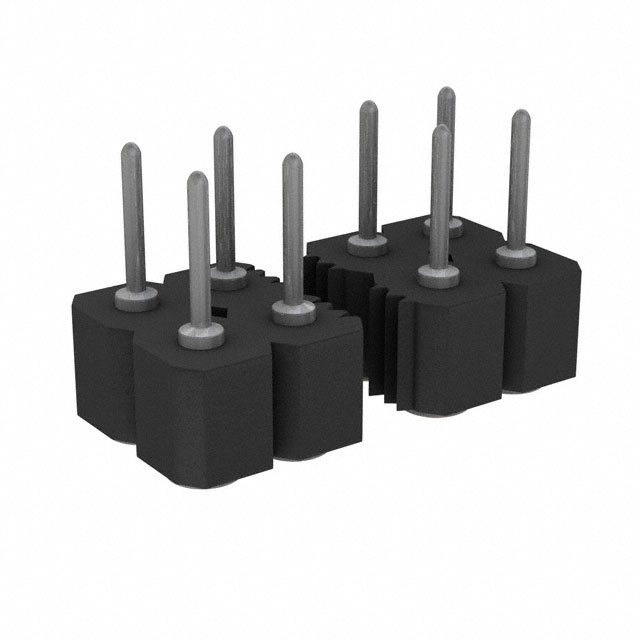

802-80-012-30-480101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Preci-Dip 2.54mm间距12p双排排针, 直角, 表面
供应商型号: 7019985
供应商: 海外现货
标准整包数: 5
PRECI-DIP 圆形连接器 802-80-012-30-480101

802-80-012-30-480101概述

    PCB Connectors: Series 802 技术手册

    产品简介


    Series 802 是一种双排垂直表面贴装浮动针式连接器,适用于广泛的电子设备和系统中。这种连接器采用 2.54 mm 的网格间距设计,带有直径为 0.76 mm 的针,主要用于表面安装工艺(SMD)。该系列产品广泛应用于工业自动化、电信设备、计算机外围设备以及消费电子产品等领域。

    技术参数


    - 材质:绝缘体采用黑玻璃填充聚酯 PCT-GF30-FR 材料,具有阻燃性(UL 94V-O)。
    - 连接针:黄铜 CuZn36Pb3 (C36000),直径为 0.76 mm。
    - 机械寿命:至少 500 次循环。
    - 额定电流:3 A。
    - 耐压:最小值 1000 V RMS。
    - 共面性:表面贴装端子最大值为 0.1 mm(测量长度为 25 mm)。
    - 工作温度范围:-55...+125 °C。
    - 气候分类(IEC):55/125/21。
    - 工作湿度范围:年平均湿度 75%。
    - 最大工作电压:100 VRMS/150 VDC(2.54 mm 网格)。

    产品特点和优势


    Series 802 连接器的主要优势在于其高机械强度和良好的电气性能。它具有出色的插拔力,确保了长期的稳定性和可靠性。此外,该系列还具备优良的环境适应性,可以在极端条件下保持性能,如高温、低温、振动和腐蚀环境。这些特性使得 Series 802 在严苛的应用环境中表现出色,满足了不同领域的高要求。

    应用案例和使用建议


    Series 802 连接器可以用于多种场合,例如工业控制板、电源模块和电信设备。在具体应用中,根据不同的使用需求,可以选择合适数量的针脚。例如,在需要高频传输的应用中,可以选择多针脚的版本以提高信号传输的稳定性。
    使用建议:
    1. 合理选择型号:根据实际应用的需求选择合适的针脚数量,避免资源浪费。
    2. 规范焊接操作:按照制造商提供的焊接标准进行焊接,确保连接器与 PCB 的良好接触。
    3. 注意环境因素:在高温、潮湿或腐蚀环境下使用时,需特别注意防护措施,延长使用寿命。

    兼容性和支持


    Series 802 连接器适用于多种标准 PCB 尺寸,可与其他符合行业标准的电子组件兼容。PRECIDIP SA 提供全面的技术支持和售后服务,包括产品选型指导、技术咨询和维修服务。公司官方网站提供了详细的产品文档和技术资料,方便客户查询和下载。

    常见问题与解决方案


    - 问题 1:焊接后出现短路。
    解决方案:检查焊接点是否有金属丝残留或焊锡过量。建议重新焊接并严格遵守焊接标准。
    - 问题 2:连接器插拔困难。
    解决方案:检查是否安装正确,确保插头与插座完全对齐后再进行插拔操作。如果仍存在问题,联系制造商寻求技术支持。
    - 问题 3:连接不稳定。
    解决方案:检查连接部位是否清洁无污物,必要时使用专用清洗剂进行清洁。同时确认所有螺丝和固定件均已拧紧。

    总结和推荐


    综上所述,Series 802 PCB 连接器以其出色的电气性能、可靠性和环境适应性,在众多应用中表现出色。无论是在工业控制还是电信设备中,都能发挥重要作用。建议在高要求的应用环境中优先考虑使用 Series 802 连接器。PRECIDIP SA 提供了全面的技术支持和服务,确保客户的顺利使用。

802-80-012-30-480101参数

参数
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 12pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
长*宽*高 15.24mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装
