首页  >  产品百科  >  811-S1-004-10-016101

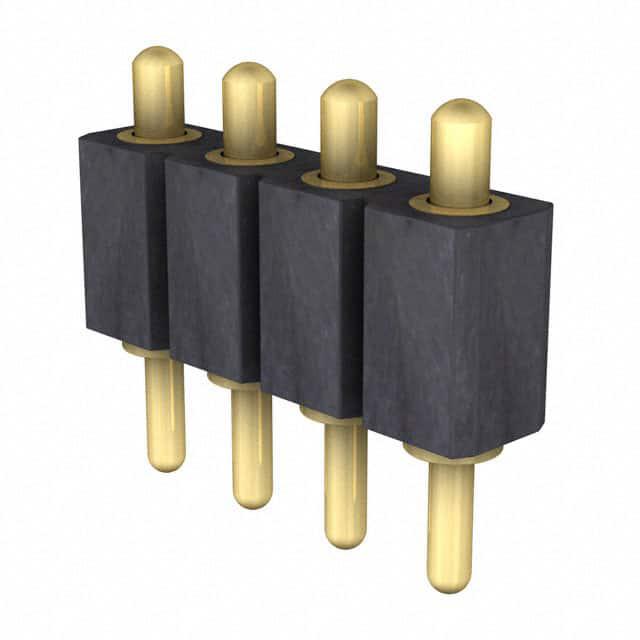

811-S1-004-10-016101

产品分类: 矩形连接器 - 弹簧式
厂牌: PRECI-DIP
产品描述: Preci-Dip 2.54mm间距4p单排弹簧针连接器, 直角, 通孔安装
供应商型号: R-CONN11851
供应商: 海外现货
标准整包数: 1
PRECI-DIP 矩形连接器 - 弹簧式 811-S1-004-10-016101

811-S1-004-10-016101概述

    SPRING-LOADED CONNECTORS & PAD CONNECTORS 系列

    产品简介


    本系列弹簧加载连接器(811系列)是一种高性能的低阻抗模块化连接器,具有弹簧加载触点(SLC)。它特别适用于需要高可靠性和耐用性的场合。这些连接器的主要功能包括提供稳定可靠的电气连接,并且由于其独特的设计,在多种恶劣环境下也能表现出色。这类连接器广泛应用于各种电子产品,如通信设备、工业控制设备、医疗仪器以及消费电子等领域。

    技术参数


    - 插销和套筒:黄铜 CuZn36Pb3 (C36000)
    - 接触夹片:铍铜 C17200
    - 弹簧:音乐钢丝 DIN 17223,镀金
    - 最大行程:1.4 mm
    - 初始力:0.25 N
    - 半行程时的初始力:0.85 N
    - 机械寿命:50,000 次循环
    - 最大操作电流:3.5 A
    - 接触电阻:10 mΩ(静态测量,半行程位置)
    - 电镀:套筒:0.25 μm 金 - 插销:0.5 μm 金
    - 额定电压:100 VRMS/150 VDC(2.54 mm 网格)
    - 工作温度范围:-55 ... +125 °C
    - 气候分类(IEC):55/85/21
    - 年均湿度:75%

    产品特点和优势


    1. 可靠性高:采用弹簧加载触点设计,即使在震动或恶劣环境下也能保持稳定的电气连接。
    2. 耐久性强:机械寿命高达50,000次循环,适合长期使用。
    3. 环境适应性好:能够在极端温度和湿度条件下正常工作。
    4. 安全性高:通过UL 94V-O认证,符合国际安全标准。

    应用案例和使用建议


    - 应用场景:广泛应用于通信设备、工业自动化设备、医疗仪器和消费电子等领域。
    - 使用建议:安装过程中确保连接器与电路板对齐良好,避免过紧或过松。使用过程中注意保持连接器清洁,定期检查以确保最佳性能。

    兼容性和支持


    该系列弹簧加载连接器与市场上多数电子设备兼容,可以方便地进行替换或升级。厂商提供了详细的技术文档和用户指南,为用户提供全面的支持服务。

    常见问题与解决方案


    - 问题一:接触不良。
    - 解决方法:检查连接器与插座之间的接触是否紧密,并确保无污垢和氧化物。
    - 问题二:使用寿命短。
    - 解决方法:确保安装过程正确无误,避免过度弯曲或扭曲插针。同时,在维护过程中定期清洁连接器。


    总结和推荐


    综上所述,SPRING-LOADED CONNECTORS & PAD CONNECTORS系列在可靠性和耐用性方面表现卓越,适用于多种工业和消费电子应用。其广泛的应用范围、优异的环境适应能力和良好的技术支持使其在市场上具备较高的竞争力。如果您正在寻找一款高品质的连接器产品,此系列是非常值得推荐的选择。

811-S1-004-10-016101参数

参数
间距 2.54mm
材料 黄铜
排数 1
触头镀层
触头数量 4
触头镀层厚度 500nm
类型 Piston
长*宽*高 10.16mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

811-S1-004-10-016101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

811-S1-004-10-016101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 弹簧式 PRECI-DIP 811-S1-004-10-016101 811-S1-004-10-016101数据手册

811-S1-004-10-016101封装设计

查看详情并下载
Symbol
Footprint
3D Model
