首页  >  产品百科  >  350-10-120-00-001101

350-10-120-00-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 20pin Glass Filled Polychlorinated Terphenyl 3A 金 黑色 通孔安装 50.8mm(长度)*2.54mm(高度)
供应商型号: MCN-350-10-120-00-001101
供应商: 海外现货
标准整包数: 200
PRECI-DIP 圆形连接器 350-10-120-00-001101

350-10-120-00-001101概述

    PCB Connectors - 350 Series 技术手册解析
    本文将详细介绍Preci-Dip公司的350系列PCB连接器,涵盖其产品介绍、技术参数、产品特点与优势、应用案例与使用建议、兼容性和支持信息、常见问题与解决方案等内容。通过这些内容,您可以全面了解这一系列产品的性能和应用价值。

    1. 产品简介

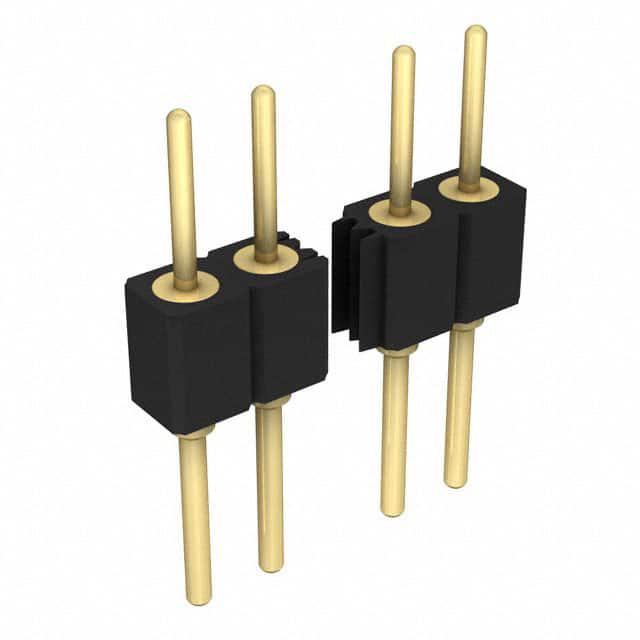

    350系列是Preci-Dip公司的一款单行PCB连接器,适用于多种电子设备和系统。这款连接器具有标准的2.54/5.08毫米间距,直式焊锡尾端设计,非常适合快速且便捷的安装。连接器的插针直径为0.47毫米,使用黄铜(CuZn36Pb3,C36000)作为接触材料,确保长期的稳定性和可靠性。350系列连接器广泛应用于通信、工业控制、消费电子、汽车电子等领域。

    2. 技术参数


    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR),达到UL 94V-O阻燃等级。
    - 接触材料: 黄铜(CuZn36Pb3,C36000)。
    - 插针直径: 0.47毫米。
    - 机械寿命: 最小500个循环。
    - 额定电流: 3安培。
    - 耐压强度: 最小1000伏交流电(RMS)。
    - 操作温度范围: -55℃至+125℃。
    - 气侯分类(IEC): 55/125/21。
    - 工作湿度范围: 年平均75%。
    - 最大工作电压: 100伏交流电/150伏直流电(2.54毫米间距)。

    3. 产品特点和优势


    - 高可靠性: 经过严格测试,符合IEC 60512-11和60068-2系列标准,确保了在各种严苛环境下都能稳定运行。
    - 高强度: 插针直径为0.47毫米,具备出色的抗拉强度和使用寿命。
    - 宽温度适应性: -55℃至+125℃的工作温度范围使得其可以在极端环境中保持稳定。
    - 高阻燃性能: 达到UL 94V-O标准,安全可靠。
    - 广泛的适用性: 广泛应用于多种电子设备和系统,如通信、工业控制、消费电子等。

    4. 应用案例和使用建议


    - 应用案例: 350系列连接器在工业自动化控制系统、传感器接口、通信设备等多种应用场景中得到了广泛应用。例如,在一个工业自动化控制系统中,350系列连接器被用于传感器和控制器之间的信号传输。
    - 使用建议: 在焊接过程中,应确保焊接温度控制在260℃以内,避免对连接器造成热损伤。此外,为了防止氧化和腐蚀,建议在焊接完成后进行适当的表面处理。

    5. 兼容性和支持


    - 兼容性: 350系列连接器与大多数常见的PCB设计兼容,包括2毫米和2.54毫米网格的PCB。此外,其金镍镀层选项使得其能够与其他需要高度可靠连接的应用相兼容。
    - 支持: Preci-Dip公司提供详尽的技术文档和支持服务,包括详细的安装指南、技术手册和在线技术支持,以确保客户能够充分利用这些连接器的优势。

    6. 常见问题与解决方案


    - Q: 连接器的焊接过程需要注意哪些事项?
    - A: 确保焊接温度不超过260℃,避免对连接器造成热损伤。同时,建议在焊接完成后进行适当的表面处理,如镀锡或镀金,以防止氧化和腐蚀。

    - Q: 如何提高连接器的机械寿命?
    - A: 定期检查连接器的接触部位,确保没有灰尘或污垢积累。同时,确保正确的安装和紧固力,避免过度的振动和冲击。

    7. 总结和推荐


    总的来说,350系列PCB连接器以其出色的性能、广泛的应用领域以及良好的客户支持赢得了市场的认可。无论是在工业自动化还是消费电子产品中,这些连接器都能够提供可靠的电气连接和稳定的机械性能。对于需要高性能、高可靠性的应用场合,350系列PCB连接器是一个值得推荐的选择。

350-10-120-00-001101参数

参数
针脚数 20pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
长*宽*高 50.8mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

350-10-120-00-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

350-10-120-00-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 350-10-120-00-001101 350-10-120-00-001101数据手册

350-10-120-00-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
