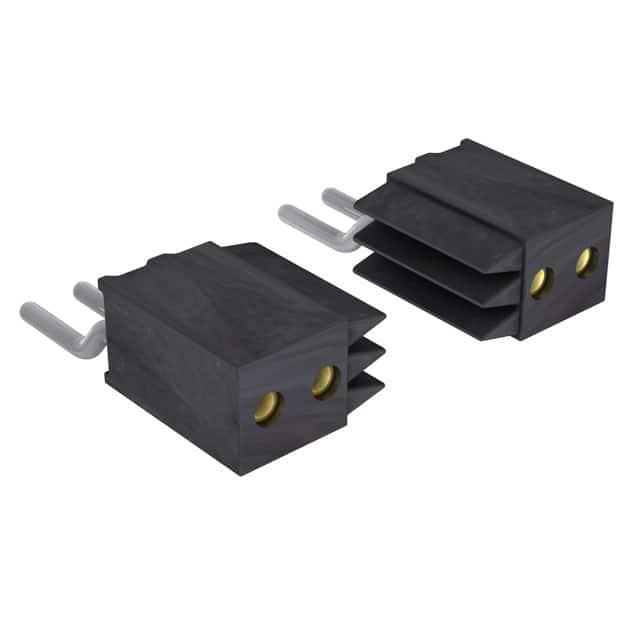

851-87-010-40-252101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 1.27mm 1 10pin 1A 金 黑色 贴片安装 13.11mm(长度)*7.8mm(高度)
供应商型号: UA-851-87-010-40-252101
供应商: 海外现货
标准整包数: 200
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 851-87-010-40-252101

851-87-010-40-252101概述

    PCB Connectors Series 851 技术手册解析
    本文将详细介绍一款名为PCB Connectors Series 851的产品,提供全面的技术参数、特点、应用案例以及支持信息,帮助您更好地理解和使用该产品。

    1. 产品简介


    PCB Connectors Series 851 是一种超小型化印刷电路板插座连接器,适用于表面贴装(Surface Mount Technology, SMT)。这种单排插座连接器采用平行安装方式,可以实现超紧凑的布线设计,适合多种电子设备的内部连接。它们具有高可靠性和耐久性,广泛应用于电信、数据通信、工业自动化等领域。

    2. 技术参数


    以下是Series 851的主要技术参数:
    - 材料与结构
    - 绝缘体:黑玻璃填充聚酯(PCT-GF30-FR)
    - 支架:黄铜(CuZn36Pb3,C36000)
    - 触点夹(三指):铍青铜(C17200)
    - 电气特性
    - 插入力:典型值为0.5 N
    - 拔出力:典型值为0.2 N(直径0.41 mm的抛光钢量规)
    - 额定电流:1 A
    - 接触电阻:最大20 mΩ
    - 电气强度:最小500 V RMS
    - 端子共面性:最大0.1 mm(长度为25 mm的连接器上测量)
    - 机械特性
    - 最小循环次数:500次
    - 触点夹保持力:最小40 N(在施加轴向力时无位移)
    - 接触(支架/夹)保持力:根据MIL-DTL-83734,第4.6.4.2部分,最小3.3 N
    - 环境特性
    - 工作温度范围:-55°C 至 +125°C
    - 气候类别(IEC):55/125/21
    - 工作湿度范围:年均75%

    3. 产品特点和优势


    Series 851具有以下几个独特的优势:
    - 超小型化设计:适合高密度布局,提高PCB利用率。
    - 高性能材料:黑玻璃填充聚酯绝缘体和高强度黄铜支架提供了卓越的机械和电气性能。
    - 可靠的电气特性:额定电流达到1 A,接触电阻低,确保信号传输稳定。
    - 宽广的工作温度范围:适用于极端环境条件下的应用。
    - 高机械强度:可承受多次插拔,寿命超过500次。

    4. 应用案例和使用建议


    PCB Connectors Series 851 可广泛应用于以下场景:
    - 电信设备:用于交换机、路由器等设备内部连接。
    - 数据通信:适合服务器、存储设备的板间连接。
    - 工业自动化:适用于各种传感器和执行器的连接。
    使用建议:
    - 在高温环境下使用时,确保周围环境不超过规定的最高温度限制。
    - 定期检查连接器的磨损情况,以避免因老化导致的故障。
    - 在组装过程中严格按照工艺要求进行焊接,以确保良好的电气连接。

    5. 兼容性和支持


    Series 851与市面上大多数标准SMT工艺兼容,可以根据客户要求提供Tape & Reel包装。制造商提供全面的技术支持和售后服务,包括在线技术支持、产品咨询和维修服务。

    6. 常见问题与解决方案


    - Q: 插入力过大怎么办?
    - A: 可能是由于插入力设置过高或接触不良造成的。请检查连接器与PCB的装配是否正确,必要时重新焊接。

    - Q: 接触电阻异常如何处理?
    - A: 首先确认接触表面是否干净,如有氧化或污染需清洁后重新测试。如果问题仍然存在,建议联系制造商进行进一步诊断。

    7. 总结和推荐


    综上所述,PCB Connectors Series 851是一款高性能、可靠性强且广泛适用的连接器产品。其卓越的设计、稳定的电气特性和广泛的环境适应能力使其成为众多电子设备的理想选择。强烈推荐在需要紧凑布局和高性能连接的场合下使用这款产品。

851-87-010-40-252101参数

参数
触头镀层 - 配接
颜色 黑色
额定电流 1A
排数 1
针脚数 10pin
触头镀层厚度 - 配接 -
间距-配接 1.27mm
防护等级 -
类型 Push-Pull,Socket
长*宽*高 13.11mm(长度)*7.8mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

851-87-010-40-252101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

851-87-010-40-252101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 851-87-010-40-252101 851-87-010-40-252101数据手册

851-87-010-40-252101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ $ 0.995 ¥ 8.3381
5400+ $ 0.8688 ¥ 7.2801
18000+ $ 0.7925 ¥ 6.6412
库存: 0
起订量: 1800 增量: 200
交货地:
最小起订量为:1800
合计: ¥ 0
