首页  >  产品百科  >  803-87-010-10-001-101

803-87-010-10-001-101

厂牌: PRECI-DIP
产品描述: Preci-Dip 2.54mm间距10p双排排母 板对板, 803系列, 直角, 印刷电路板安装
供应商型号:
供应商:
标准整包数: 0

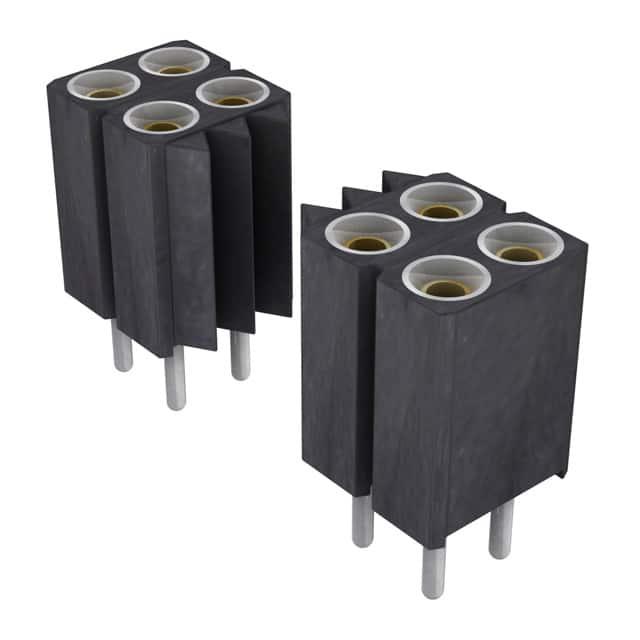

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 803-87-010-10-001-101

803-87-010-10-001-101概述


    产品简介


    Preci-Dip 提供的专业连接器件以其精密加工的接触(包括 IC 插座、PCB 连接器及相关产品)而闻名。这些连接器件为各类专业应用提供了高可靠性、坚固性和耐用性。Preci-Dip 的产品线涵盖了从插座和条带到载具、PGA 和 PCB 连接器,以及定制化产品。这些产品广泛应用于电信设备、便携式设备、计算机和测试设备等领域。

    技术参数


    材料
    - 绝缘体: 玻璃填充的热塑性聚酯,自熄 UL 94 V-0,黑色,耐矿物酸、溶剂、油脂和油。
    - 插座接触
    - 套筒: 机加工黄铜(QQ-B-626),金或锡铅镀层(90/10)覆盖 2–3 µm 镍。
    - 夹片: 冲压铍铜(QQ-C-533),金或锡铅镀层(90/10)覆盖 2–3 µm 镍。
    - 针接触: 机加工黄铜(QQ-B-626)或磷青铜(QQ-B-750),金或锡铅镀层(90/10)覆盖 2–3 µm 镍。
    机械数据
    - 插入特征
    - 插孔直径 (mm): 0.43–0.76
    - 插入力 (N): 1.2–1.8
    - 拔出力 (N): 0.5–1
    - 机械寿命: 最小 500 次循环
    电气数据
    - 额定电流 (A): 1–3
    - 额定电压: 100 VRMS / 150 VDC
    - 最大接触电阻 (mΩ): 10
    - 绝缘电阻: 10,000 MΩ 最小
    - 耐压强度: 1000 VRMS 最小
    - 空气和爬电距离 (mm): 0.4/0.5–0.85/0.7
    - 电容 (pF): 0.8–1
    环境数据
    - 工作温度: -55/+125°C
    - 振动 (10–2000 Hz, 15 g): > 1 µs 无电气中断
    - 冲击 (50 g): > 1 µs 无电气中断
    - 可焊性 (IEC 68-2-54 Ta): 235°C, 5 s
    - 抗焊热: 260°C, 5 s
    - 抗大气腐蚀: 符合 IEC 68-2-42 和 43
    - 气候类别 (IEC): 55/125/21

    产品特点和优势


    Preci-Dip 的连接器件具有以下几个显著特点和优势:
    - 安全设计: 插座套筒采用封闭设计,避免了在焊接过程中助焊剂上升的现象,从而确保安全可靠。
    - 高品质接触: 采用三、四或六爪设计,确保稳定的电气连接,提高可靠性和寿命。
    - 适应性强: 可以提供不同长度和类型的连接接触,满足各种应用需求。
    - 易于操作: 精密制造的针接触保证了平滑的插入和拔出过程,降低了处理难度。

    应用案例和使用建议


    这些连接器件广泛应用于移动电话、无线电通信设备、电池充电器、音频视频设备、笔记本电脑和便携式数据采集设备等。根据手册提供的应用场景,可以建议用户在设计时选择适合的工作温度范围,确保产品在极端环境下的稳定性。此外,使用时应遵循制造商推荐的安装步骤,以确保最佳性能和使用寿命。

    兼容性和支持


    Preci-Dip 提供多种不同规格的产品,确保与广泛的电子设备兼容。此外,厂商还提供技术支持和维护服务,确保客户在使用过程中得到及时的帮助。

    常见问题与解决方案


    1. 如何选择合适的连接器?
    - 根据所需的应用场合,选择合适的插孔直径和电流等级。参考手册中的电气和机械数据进行选择。
    2. 如何解决插入力过大的问题?
    - 检查插入件是否正确对齐,确保使用适当的工具进行插入,必要时联系厂商获取进一步指导。
    3. 如何确保焊接质量?
    - 严格按照手册中的焊接条件进行操作,确保达到正确的焊接温度和时间。

    总结和推荐


    Preci-Dip 的连接器件以其高可靠性、坚固性和耐用性脱颖而出。无论是机械还是电气性能都表现出色,能够满足各种严苛的应用需求。因此,强烈推荐 Preci-Dip 的连接器件作为关键电子设备中的连接解决方案。

803-87-010-10-001-101参数

参数
触头镀层 - 配接
防护等级 -
排数 2
类型 Push-Pull,Socket
颜色 黑色
额定电流 3A
针脚数 10pin
触头镀层厚度 - 配接 -
间距-配接 2.54mm
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

803-87-010-10-001-101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

803-87-010-10-001-101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 803-87-010-10-001-101 803-87-010-10-001-101数据手册

803-87-010-10-001-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
