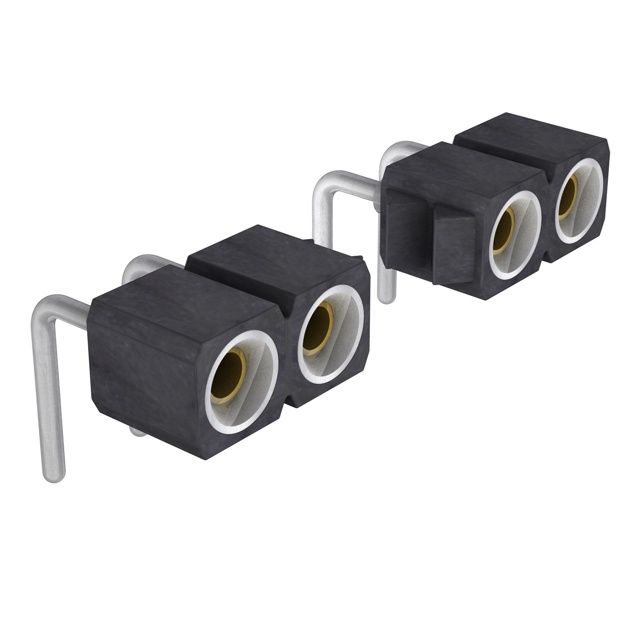

399-87-164-10-003101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 64pin 3A 金 黑色 通孔安装 162.56mm(长度)*5.6mm(高度)
供应商型号: UA-399-87-164-10-003101
供应商: 海外现货
标准整包数: 200
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 399-87-164-10-003101

399-87-164-10-003101概述


    产品简介


    PCB连接器系列399是一款专为印刷电路板设计的单排连接器,型号为399-PP-1NN-10-003101。这款连接器主要用于电路板之间的信号传输,具有2.54mm的间距,采用直角焊接尾部设计。它由镀锡黄铜套筒和铍铜接触夹(四指型)组成,适用于广泛的工业应用,如汽车电子、通信设备和消费电子产品。

    技术参数


    - 插针直径: 0.40至0.56mm
    - 绝缘体材料: 黑色玻璃填充聚酯PCT-GF30-FR,阻燃等级UL 94V-O
    - 套筒材料: 镀锡黄铜(CuZn36Pb3, C36000)
    - 接触夹材料: 铍铜(C17200),四指型
    - 插入力: 约2N
    - 拔出力: 约1N(经抛光的钢制测试棒,直径0.43mm)
    - 机械寿命: 最少500次循环
    - 额定电流: 3A
    - 接触电阻: 最大10mΩ
    - 耐压: 最小1000VRMS
    - 工作温度范围: -55℃到+125℃
    - 气候类别(IEC): 55/125/21
    - 工作湿度范围: 年均75%
    - 最大工作电压: 100VRMS/150VDC(2.54mm网格)

    产品特点和优势


    - 高可靠性: 该连接器通过多项环境测试,包括湿热、冷热冲击、振动和腐蚀等,确保在各种极端环境下稳定运行。
    - 耐高温: 能够在-55℃到+125℃的宽广温度范围内正常工作,适用于各种严苛环境。
    - 低插入力和拔出力: 使安装更加便捷,减少操作复杂度。
    - 长寿命: 最少500次循环的机械寿命,保证长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 汽车电子系统: 在车载娱乐系统、车身控制模块中用于信号传输。
    - 通信设备: 在网络交换机、路由器等设备中用于信号连接。
    - 消费电子产品: 如笔记本电脑、智能手机等设备中的主板与辅助板之间进行信号传输。
    使用建议:
    - 在安装过程中,确保焊接温度不超过260℃,避免损坏连接器。
    - 在高频信号传输时,需注意信号线的布局和接地方式,以减小信号干扰。
    - 定期检查连接器的接触情况,如有松动及时更换或加固。

    兼容性和支持


    该连接器与标准的2.54mm间距印刷电路板兼容,可直接安装在相应的孔位上。PRECIDIP公司提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。此外,还提供详细的使用手册和技术资料,方便用户查阅。

    常见问题与解决方案


    - 问题1: 插入力过大
    - 解决办法: 检查焊盘尺寸是否合适,确保焊接孔径准确。如需要,调整焊盘尺寸以匹配标准值。

    - 问题2: 接触不良
    - 解决办法: 清洁连接器表面和焊盘,确保无氧化物或污染物。必要时,重新焊接连接器。

    - 问题3: 脱焊
    - 解决办法: 检查焊接工艺,确保焊接温度和时间符合要求。如需要,加强焊接过程的质量控制。

    总结和推荐


    PCB连接器系列399以其出色的性能和可靠性在多种工业应用中表现出色。它不仅具备良好的电气性能和机械寿命,还能承受极端环境条件。此外,PRECIDIP公司提供的优质技术支持和服务也为用户带来了极大的便利。因此,强烈推荐在汽车电子、通信设备和消费电子产品等领域中使用此款连接器。

399-87-164-10-003101参数

参数
防护等级 -
颜色 黑色
类型 Push-Pull,Socket
触头镀层 - 配接
针脚数 64pin
额定电流 3A
间距-配接 2.54mm
排数 1
触头镀层厚度 - 配接 -
长*宽*高 162.56mm(长度)*5.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

399-87-164-10-003101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

399-87-164-10-003101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 399-87-164-10-003101 399-87-164-10-003101数据手册

399-87-164-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 3.5875 ¥ 30.0633
600+ $ 3.2375 ¥ 27.1303
2000+ $ 2.875 ¥ 24.0925
库存: 209
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 6012.66
直接购买
加入购物车
