399-80-137-10-009101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 37pin Glass Filled Polychlorinated Terphenyl 3A 锡 黑色 通孔安装 93.98mm(长度)*8.8mm(高度)
供应商型号: 399-80-137-10-009101
供应商: 国内现货
标准整包数: 170
PRECI-DIP 圆形连接器 399-80-137-10-009101

399-80-137-10-009101概述


    产品简介


    PCB Connectors 系列 399

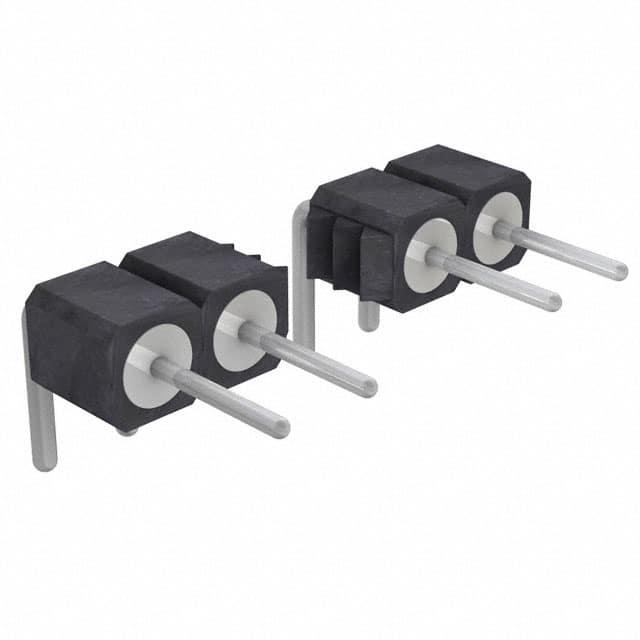

    PCB Connectors 系列 399 是一款专为印刷电路板(PCB)设计的单排直角焊尾连接器。这类连接器主要用于将各种电子组件连接到 PCB 上,具有广泛的应用领域,如通信设备、工业控制、医疗设备及消费电子产品等。

    技术参数


    - 连接器类型: 单排直角焊尾连接器
    - 针直径: 0.47 mm
    - 引脚间距: 2.54 mm
    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR)
    - 阻燃等级: UL 94V-O
    - 触点材料: 黄铜(CuZn36Pb3,C36000)
    - 机械寿命: 最小 500 次循环
    - 额定电流: 3 A
    - 介电强度: 最小 1000 V RMS
    - 操作温度范围: -55 °C 到 +125 °C
    - 湿度范围: 年均湿度 75%
    - 最大工作电压: 100 VRMS/150 VDC (2.54 mm 间距)

    产品特点和优势


    PCB Connectors 系列 399 的主要特点是其高可靠性、良好的电气性能和耐久性。具体包括:
    - 高温耐受性:可在极端温度环境下正常工作。
    - 高机械强度:能承受多次插拔而保持性能稳定。
    - 阻燃材料:确保在高温下不会燃烧,提升安全性。
    - 多种镀层选项:提供金、锡等多种镀层选择,以适应不同应用需求。
    - 良好的电气隔离性能:低泄漏电流和高绝缘电阻保证了信号传输的稳定性。

    应用案例和使用建议


    应用案例
    这些连接器通常用于高可靠性要求的场合,例如服务器、交换机和医疗设备中的电路连接。它们也常被应用于工业自动化系统和汽车电子设备中,因为这些环境对连接器的性能和耐久性有着较高的要求。
    使用建议
    在安装过程中,建议严格遵循制造商的指导书进行焊接,确保焊点的可靠性和导电性。对于需要长时间工作的环境,应定期检查连接器的物理状态,确保没有机械损伤或腐蚀现象。此外,为了防止电磁干扰,可以考虑使用屏蔽套或其他抗干扰措施。

    兼容性和支持


    - 兼容性: 适用于大多数标准 PCB 设计,适用于多种标准尺寸的焊孔。
    - 支持: 供应商提供详细的技术文档和支持服务,包括产品手册、样品和定制化解决方案。如有任何技术问题,可随时联系供应商获取帮助。

    常见问题与解决方案


    1. Q: 连接器插拔时出现异常噪音
    - A: 可能是由于灰尘或氧化物导致的接触不良。清洁连接器的插针和插座,然后重新插入即可。
    2. Q: 连接器出现短路
    - A: 短路可能是由于焊接不良或线路错误造成的。检查焊点是否牢固,确认线路正确无误后重新焊接。
    3. Q: 插入力过大
    - A: 可能是由于孔径过小或插入时对准不准确。确保孔径符合标准,并仔细对准后再插入。

    总结和推荐


    PCB Connectors 系列 399 是一款非常可靠且高性能的连接器产品。它的高温耐受性、高强度和良好的电气性能使其非常适合在恶劣环境中使用。无论是通讯设备还是工业自动化系统,这种连接器都能提供出色的性能和耐用性。因此,强烈推荐给需要高可靠性连接解决方案的工程师和设计师。

399-80-137-10-009101参数

参数
端接 焊盘
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 37pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
长*宽*高 93.98mm(长度)*8.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

399-80-137-10-009101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

399-80-137-10-009101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 399-80-137-10-009101 399-80-137-10-009101数据手册

399-80-137-10-009101封装设计
