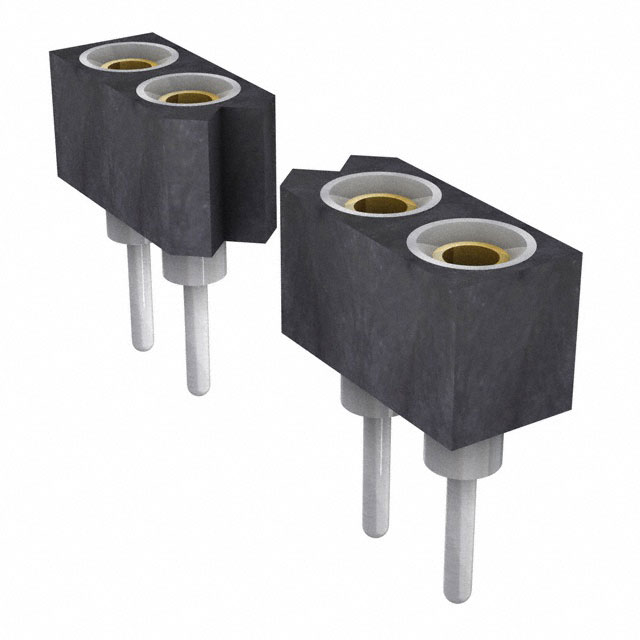

317-87-113-01-687101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 1.78mm 1 13pin 1A 金 黑色 通孔安装
供应商型号: 317-87-113-01-687101
供应商: 国内现货
标准整包数: 530
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 317-87-113-01-687101

317-87-113-01-687101概述

    PCB Connectors Series 317 技术手册

    产品简介


    317系列单行板对板连接器是一款专为高密度互连设计的电子元件,适用于信号传输、控制电路及电源应用。它具有直线焊尾结构,间距为1.778mm或1.8mm,确保高效而可靠的连接。此连接器主要用于工业自动化、通信设备、医疗仪器和消费电子产品等领域。

    技术参数


    | 参数 | 规格 |

    | 绝缘体材料 | 黑色玻璃填充聚酯 (PCT-GF30-FR) |
    | 阻燃等级 | UL 94V-O |
    | 套管材料 | 黄铜 (CuZn36Pb3, C36000) |
    | 接触片材料 | 铍铜 (C17200) |
    | 插针直径范围 | φ0.40至φ0.56 mm |
    | 插入力 | 2 N(典型值) |
    | 拔出力 | 1 N(典型值) |
    | 机械寿命 | ≥500个循环 |
    | 额定电流 | 1 A |
    | 接触电阻 | ≤10 mΩ |
    | 绝缘耐压 | ≥1000 V RMS |
    | 工作温度范围 | -55℃至+125℃ |
    | 湿度范围 | 年平均湿度≤75% |

    产品特点和优势


    - 高性能绝缘材料:采用黑玻璃填充聚酯材料,确保高温下材料稳定性,阻燃等级达到UL 94V-O标准。
    - 坚固耐用的套管:黄铜材质确保长期使用的机械强度和耐腐蚀性能。
    - 四指式接触片:铍铜材质的接触片提供优异的导电性和耐磨性,接触电阻低。
    - 适应性强:广泛的工作温度范围和湿度范围使其适用于各种恶劣环境。
    - 机械可靠性:严格的机械测试确保连接器能够在多次插拔后仍保持稳定性能。

    应用案例和使用建议


    应用案例:这些连接器广泛应用于工业自动化设备中的控制面板,能够高效地实现信号传输和电力供应。在通讯设备中,它们可以用于确保数据传输的稳定性和可靠性。医疗设备中,高可靠性的连接器对于系统正常运行至关重要。
    使用建议:
    - 在安装过程中应严格按照制造商的指示进行,确保焊接质量和连接器的正确插入。
    - 使用过程中应定期检查连接器的接触情况,确保良好的电气连接。
    - 定期进行环境适应性测试,确保连接器在极端环境下依然能够正常工作。

    兼容性和支持


    - 该系列连接器支持多种焊接工艺,包括手工焊接和自动焊接。
    - 支持通过SMT(表面贴装技术)进行安装。
    - PRECI-DIP公司提供全面的技术支持和售后服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插入时难以对准 | 确保插针与插座的定位孔对齐,避免强行插入导致损坏。 |
    | 长时间使用后接触电阻增加 | 定期清洁连接器的触点,避免灰尘和氧化物积累。 |
    | 连接器外观变形 | 检查安装过程是否存在不当的操作,重新安装连接器。 |

    总结和推荐


    总体来说,317系列单行板对板连接器凭借其优良的电气性能、机械稳定性和环境适应性,在众多应用领域展现出强大的竞争力。无论是工业自动化、通讯设备还是医疗设备,这款连接器都能提供卓越的表现。推荐在需要高可靠性连接的应用场合使用。
    如果您有任何疑问或需要更多技术支持,请联系PRECIDIP公司获取帮助。

317-87-113-01-687101参数

参数
间距-配接 1.78mm
类型 Push-Pull,Socket
针脚数 13pin
额定电流 1A
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 -
触头镀层 - 配接
排数 1
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

317-87-113-01-687101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

317-87-113-01-687101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 317-87-113-01-687101 317-87-113-01-687101数据手册

317-87-113-01-687101封装设计

查看详情并下载
Symbol
Footprint
3D Model
